機械設備を見ていて、「なんでこんなに土台が重くて大きいんだろう？」と思ったことはありませんか？
実はそれには、機械を安定して動かすためにとても大切な理由があります。
この記事では、初心者の方にもわかりやすく、「なぜ土台が重くて頑丈であるべきなのか」を解説していきます。

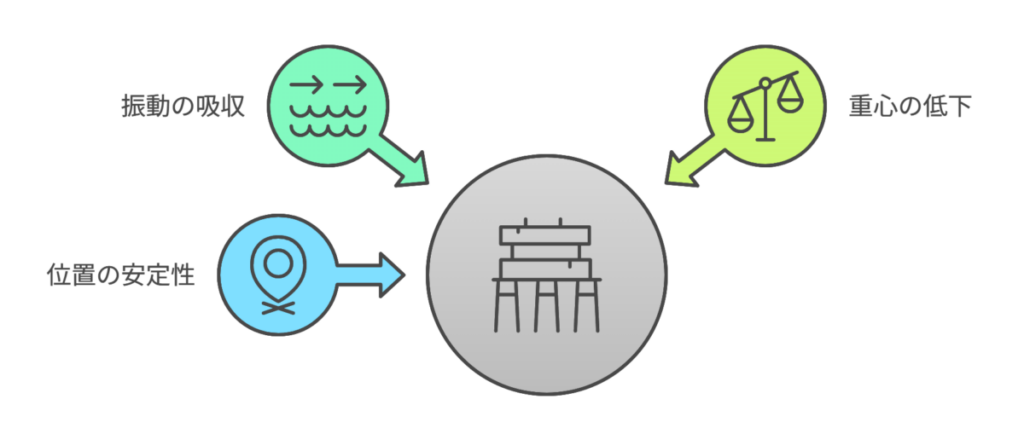

土台が重いと何が良いの？
機械の土台が「重い」と、次のようなメリットがあります。
① 振動を吸収・抑制できる
回転機や加工機などは、動作中に必ず「振動」が発生します。
軽い土台だと、この振動が本体全体に広がってしまい、
🚫 加工精度が落ちる
🚫 機械がガタつく
🚫 部品の寿命が短くなる
などの問題が起きやすくなります。
重い土台は“動かされにくい”＝振動を受け止めて機械全体を安定させてくれるのです。
② 重心が下がる＝転倒しにくくなる
土台が重いと、機械の重心が下に下がるため、
・倒れにくい
・揺れにくい
という「物理的な安定性」が生まれます。
たとえば、大型ロボットや高速で動作する装置は、土台がしっかりしていないと倒れるリスクすらあります。
③ 長時間使ってもズレにくい
軽い土台だと、微振動や外部からの衝撃で機械の位置が少しずつズレてくることがあります。
しかし、重くて剛性のある土台なら、「据え付け位置」がしっかり保たれ、長時間の使用でもズレが起きにくいのです。
これにより、再調整や再設置の手間が少なくなり、メンテナンスも効率的になります。
頑丈＝変形しにくい＝精度が保てる
機械の土台に求められる「剛性」の理由をやさしく解説！
「なんで土台がそんなにがっしりしてるの？」
工場などで大きな装置を見ると、ずっしりした重くて硬そうな土台が使われているのがわかります。
それはただ重たいだけでなく、“変形しにくくて、精度を保つため”なんです。
本項では、なぜ頑丈な土台が大切なのか？ という視点で、初心者の方にもわかりやすく解説します。
土台が「たわまない」となにが良いの？
機械の土台は、機械の「基準面」ともいえる存在。
この部分が変形してしまうと、せっかく高精度で設計された機械もズレてしまいます。
たとえば…
- 加工機のテーブルがたわむ → 加工寸法がずれる
- ロボットのベースが曲がる → 動作位置がズレる
- 検査装置の土台が歪む → 測定結果に誤差が出る
つまり、「土台がしっかりしている＝精度が出る」という関係なのです。
剛性が高い土台は、こんなにスゴイ！
「剛性（ごうせい）」とは、力が加わったときに形が変わりにくい性質のことです。
剛性の高い土台は、以下のような特徴を持っています。
| 特徴 | メリット |
|---|---|
| 荷重がかかっても たわみにくい | 加工や動作がブレにくい |
| 温度変化に強い | 熱で膨張しても精度が保たれる |
| 振動でも形が変わりにくい | 長時間の運転でも安定 |
機械は「微妙なズレ」にとても敏感です。
わずか0.1mmの変形でも、不良品や動作エラーの原因になります。

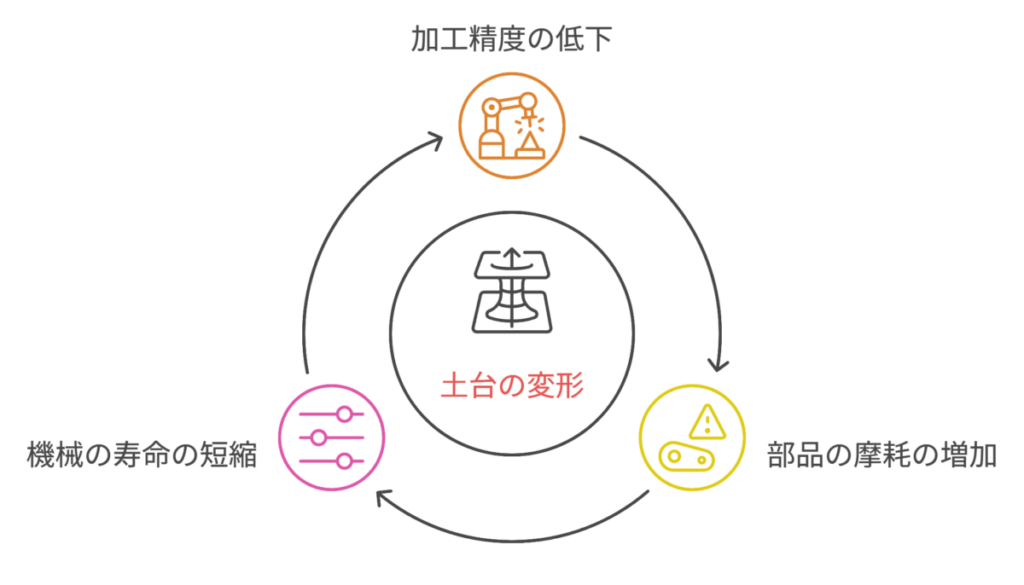

土台が変形するとどうなる？
頑丈でない土台を使うと、いろんな不具合が出るリスクがあります。
- 加工精度が落ちる
- 寸法誤差が出る、不良品が増える
- 部品が摩耗しやすくなる
- 軸やガイドが変な角度で動いてしまう
- 機械の寿命が縮む
- 常にストレスがかかった状態になる
つまり、土台の変形＝機械トラブルの元になってしまうのです。
設計で大切なポイント
頑丈な土台を作るには、「ただ重ければいい」というわけではありません。
“剛性”を意識した設計がとても大事です。
| 設計の工夫 | 内容 |
|---|---|
| リブを入れる | 板の裏に補強を入れて、たわみにくくする |
| 厚みを持たせる | 薄い板より厚い板の方が変形しにくい |
| 剛性の高い材料を選ぶ | 鋳鉄や構造用鋼材などがよく使われます |
| 重さとバランスを両立する | 不要に重すぎるとコストや移動性に悪影響 |
土台の頑丈さ＝機械の信頼性
土台は、見た目では地味な存在ですが、
機械の性能や寿命を支える“縁の下の力持ち”です。
➤ 荷重に耐え、変形しにくく
➤ 温度や振動に強く
➤ 精度を長く保てる
このような土台設計ができてこそ、高性能な機械が安定して動くのです。
機械の土台ってどんな材料でできてるの？
選ばれる素材と設計で気をつけるポイントをやさしく解説！
機械の土台（ベースフレーム）は、重くてガッチリしているのが特徴です。
でも、ただ重いだけでなく、「どんな材料を使うか」がとても大切です。
ここでは、よく使われる材料の特徴と、設計で気をつけるべきポイントを初心者の方にもわかりやすく解説します。

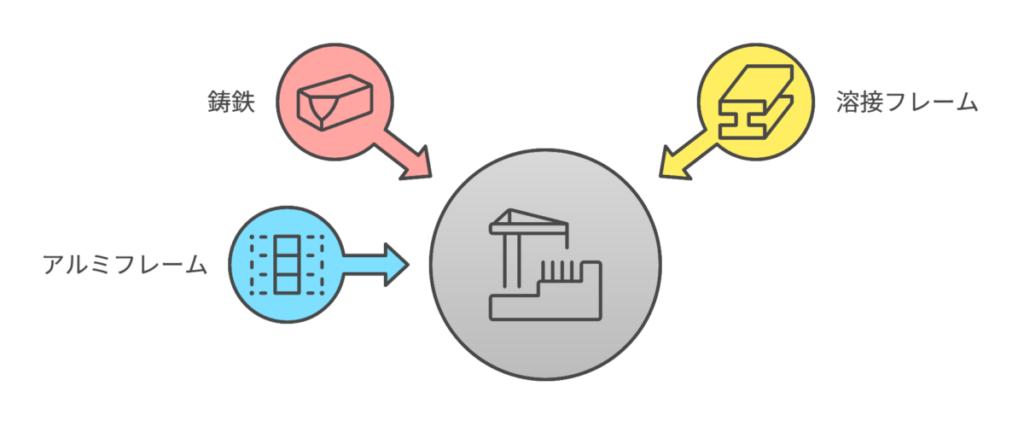

よく使われる土台の材料とは？
土台に使う材料には、「振動に強い」「変形しにくい」などの特性が求められます。
代表的な3種類の素材とその特徴を見てみましょう。
| 材料 | 特徴 |
|---|---|
| 鋳鉄（ちゅうてつ） | 振動を吸収する力が強く、変形しにくい。 寸法の安定性も高い。 |
| 溶接フレーム（SS400など） | 汎用鋼材を溶接して構造を組む。 コストが安く、大型装置に向く。 |
| アルミフレーム | 軽量で組み立てが簡単。 加工性・見た目が良く、レイアウト変更がしやすい。 |
鋳鉄のメリットと注意点
工作機械などの高精度装置では、今も「鋳鉄ベース」が主流です。
✅ 鋳鉄のメリット
- 振動吸収性が高い → 加工時のビビリを抑え、精度が安定する
- 変形しにくい → 長時間の使用でも形が狂いにくい
- 熱変形に強い → 温度変化があっても寸法が保ちやすい
- 長寿命 → 摩耗や疲労に強く、数十年使われる装置もある
⚠️ 注意点
重くて加工が大変 → 移動や穴加工にコストと手間がかかる
再設計が難しい → 一体構造なので後からの変更や追加が困難
コストが高い → 型代や加工費がかかるため少量生産には不向き
👉 高精度が求められる工作機械や検査機器などに最適です。
一方で、柔軟な設計変更が多い開発用途には不向きな場面もあります。
溶接フレーム（SS400など）のメリットと注意点
中〜大型の装置では、コストと自由度を両立できる「鋼材溶接構造」がよく使われます。
✅ 溶接フレームのメリット
- カスタムしやすい → 長さや形状を自由に組めるため、設計の自由度が高い
- 強度が高い → 厚板で構成でき、大きな荷重にも対応可能
- コストが比較的安い → 汎用材が使え、量産しなくても割安
- 再加工や補修がしやすい → 必要に応じて後から部品追加や修理が可能
⚠️ 注意点
- 溶接歪みが出やすい → 溶接時の熱で変形し、精度確保が難しい場合がある
- 見た目がやや粗い → 美観やクリーンルーム用途には不向き
- 錆びやすい → 表面処理（塗装、メッキ）をしないと腐食が進む
👉 大型設備や現場据付型の装置に向いており、高コストパフォーマンスな土台として活躍します。
ただし精密用途では加工や仕上げ精度の工夫が必要です。
アルミフレームのメリットと注意点
最近では「アルミフレーム」も多くの装置で使われています。
✅ アルミフレームのメリット
- 軽くて持ち運びしやすい → 組立作業や移設が簡単
- 見た目がきれい → クリーンな印象で実験機や展示装置にも最適
- 組み替えが簡単 → ボルト固定で設計変更にも柔軟に対応
- 市販パーツが豊富 → MISUMIなどで必要なパーツがすぐ揃う
⚠️ 注意点
- 剛性が鋼材より低い → 重い装置や高精度が求められる場合には不向き
- 振動を伝えやすい → 騒音や誤作動の原因になることもある
👉 小型装置や試作機、搬送ラインのフレームなどに適材適所で使うのがコツです。
設計で気をつけたいポイント
土台に適した材料を選んでも、設置や使い方に注意しないと効果を発揮できません。
以下の3つの点に注意しましょう。
アンカー固定はしっかり！
土台がどんなに重くても、床との固定（アンカー固定）が弱いと意味がありません。
- 機械が動くと、わずかでも振動やズレが起きる
- それが長期間続くと、精度が狂ったり、部品が摩耗したりする
→ 土台は床としっかり一体化させることが大切です！
振動源との距離に注意！
近くに振動の激しい装置（プレス機やコンプレッサーなど）があると、
せっかくの高精度な装置も影響を受けてしまいます。
- 精密測定機の近くにプレス機があると、精度に悪影響
- 工場の床を通じて“振動”が伝わってくる
→ 必要に応じて、防振マットや防振ベースを使いましょう。
荷重のかけ方に注意！
装置の重量バランスが悪いと、土台の一部だけに負担がかかり、
ゆがみ・傾き・たわみが発生することがあります。
- テーブルに重い装置を片寄って載せる → フレームがねじれる
- 荷重が足の片側だけに集中する → ガタつきや部品のズレ
→ できるだけ均等に荷重がかかるように配置設計をしましょう。
材料選びと設計バランスが重要！
機械の土台は「頑丈であればいい」わけではありません。
使う材料の特性と、設置・使用環境まで考えた設計が求められます。
✅ 鋳鉄や溶接フレームなど、用途に応じた材料を選ぶ
✅ アンカー固定や振動対策で精度を守る
✅ 荷重バランスを考えて、長寿命な構造を作る
こうした工夫によって、機械の性能・精度・信頼性が大きく変わってきます。
土台は「見えないけれど、とても大事な設計要素」なのです！
まとめ：土台の重さは「安定性の証」
| 理由 | 効果 |
|---|---|
| 振動を吸収できる | 加工精度が上がり、騒音も減る |
| 倒れにくい | 安全性が高まる |
| ズレにくい | 長く使っても再調整が不要 |
| 変形しにくい | 機械の性能が安定する |
「土台なんてただの置き台でしょ？」
そう思っていた方も、この記事を読んで“土台こそ設計の要”であることを感じていただけたのではないでしょうか。
機械を正しく、長く、安全に動かすためには、しっかりした土台設計が欠かせません。
土台がしっかりしていれば、機械も性能を最大限に発揮できます！
