エアシリンダを選ぶとき、「ガイド付シリンダ」という名前を目にしたことはありませんか？
通常のシリンダに「ガイド機構（案内部品）」が追加されており、横荷重やモーメントに強いのが特徴です。
この記事では、ガイド付シリンダの基本から選び方までをやさしく解説します。
ガイド付シリンダとは？

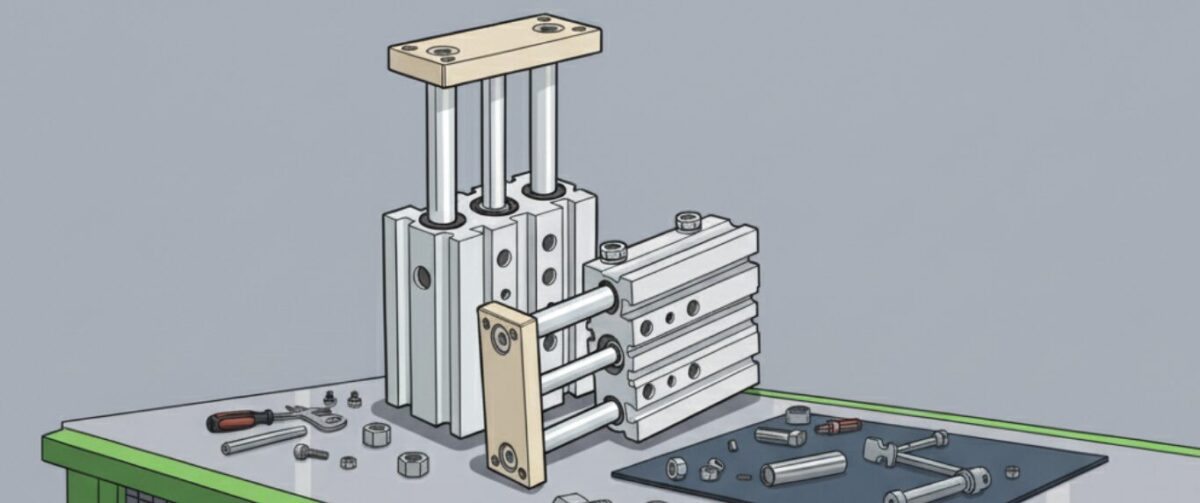

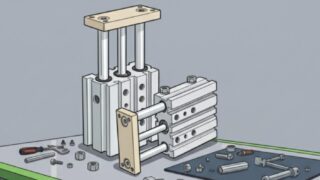

ガイド付シリンダは、ピストンロッドの動きをガイドする部品（ガイドロッドやスライドガイド）を備えたエアシリンダです。
これにより、ロッド単体では支えきれない横方向の力や回転モーメントを受け止められるようになります。
🔍 ポイント
- 横荷重がかかる場面でもスムーズに動作
- ワーク（対象物）の位置決め精度が高い
- シリンダ本体やロッドの摩耗を抑え、寿命を延ばせる
ガイド付シリンダの主な種類
- リニアガイドタイプ
- スライドガイドを使い、剛性が高いタイプ
- 高精度の位置決めや重量物の搬送に最適
- デュアルロッドタイプ
- 2本のガイドロッドでロッドを支える構造
- シンプルで軽負荷の横荷重に対応
- スライドユニットタイプ
- シリンダとリニアガイドを一体化
- 搬送機構や位置決め用途に多く使われる
ガイド付シリンダを使うメリット
- 横荷重に強く、ロッドの曲がりや摩耗を防止
- ワークをしっかり保持できるため、安定した加工や搬送が可能
- ロッドに直接荷重がかかりにくく、メンテナンス周期が長くなる
ガイド付シリンダは横荷重に強く、コンパクト設計ができる
エアシリンダを設計する際、よく問題になるのが 横荷重（横からの力） です。
通常のシリンダは「押す／引く」動作には強いですが、横から力が加わるとロッドが曲がったり、シールが摩耗して寿命が短くなるリスクがあります。
そこで登場するのが ガイド付シリンダ です。
この記事では、なぜガイド付シリンダを使うと コンパクトな設計が可能になるのか を初心者でも理解できるように解説します。
通常シリンダ＋外部ガイドの構成
横荷重がかかる場合、従来は「通常のシリンダに加えて、外部にガイド機構を取り付ける」方法が一般的です。
たとえば、
- リニアガイド
- スライドブッシュ
- ガイドシャフトユニット
といった部品をシリンダと並行に配置し、ロッドに横荷重がかからないように支えます。
しかし、この構成には次のデメリットがあります。
- 部品点数が多くなる（シリンダ＋ガイドユニット）
- 設置スペースが大きくなる
- 設計・組立の手間が増える
- ガイドとシリンダの芯出し（精度合わせ）が必要
ガイド付シリンダの構造と特徴
ガイド付シリンダは、シリンダ本体にガイド機構が一体化されているため、横荷重に強く、ワークを安定して動かすことができます。
🔍 特徴
- ガイド機構とシリンダが一体型
- 横荷重やモーメントを直接受けられる
- ワークの位置決めが安定する
ガイド付シリンダならではのメリット
1. コンパクトにまとめられる
外部ガイドを追加する必要がないので、省スペースで設計できるのが大きなメリットです。
同じストロークや荷重条件でも、ガイド付シリンダを選べば機構全体がすっきりまとまります。
2. 設計・組立がシンプル
外部ガイドを配置すると「シリンダとガイドの位置合わせ」が必要ですが、ガイド付なら最初から一体化しているためその手間がありません。
3. 保守性が高い
ガイドとシリンダが同一メーカー設計なので、性能保証が明確で、トラブルが発生しにくい構造になっています。
使用シーンの具体例
- 部品を押し込む作業で横荷重が発生する場合
- ワークを持ち上げるときに重力でロッドに横力がかかる場合
- 高精度の位置決めや繰り返し動作が必要な搬送装置
こうした場面では、外部ガイドよりも ガイド付シリンダを採用した方がコンパクトで堅牢な設計が可能です。
ガイド付シリンダは、
「横荷重を受けるシーンで、外部ガイドを追加せずに省スペース化できるシリンダ」
と言えます。
通常シリンダにガイドを追加する方法もありますが、設計をすっきりまとめたい場合や、組立精度を確保したい場合には ガイド付シリンダの一体型構造が有利です。
初心者の方は「横荷重があるなら、まずガイド付シリンダを検討」と覚えておくと設計がスムーズになります。
選定時のポイント
ガイド付シリンダを選ぶときは、次の点をチェックしましょう。
- 荷重の大きさと方向
- ワークの質量や横荷重、モーメントを正しく見積もる
- ストローク（移動距離）
- 長ストロークでは、より剛性の高いタイプを選ぶ
- 取付スペース
- ガイド付は通常のシリンダより大きいので、設置場所の余裕を確認
- 精度要求
- 高精度な位置決めが必要な場合は、リニアガイドタイプが有利
使用上の注意点
- ガイドの潤滑や摩耗状態を定期的に点検しましょう
- 横荷重の限界値を超えないよう、カタログの「許容モーメント」を必ず確認
- ワーク取付部の剛性が不足すると、ガイドの性能を活かせません
まとめ
ガイド付シリンダは、「横荷重やモーメントを受けるシーンで使う“強化版”エアシリンダ」と覚えておきましょう。
特に、ワークの搬送や位置決め、部品の押し込みなどで安定性を求めるときに大活躍します。
設計段階で「荷重条件」や「スペース」をしっかり確認し、用途に合ったタイプを選ぶのがポイントです。
「普通のシリンダ＋外部ガイド」でも同じことは可能ですが、ガイド付シリンダは省スペースかつ一体型で設計が簡単です。初めて横荷重のある機構を考える場合は、まずガイド付を検討してみましょう。
このように、ガイド付シリンダはエアシリンダの“横荷重対策版”ともいえる存在です。正しく選定すれば、設備の安定性と耐久性が大きく向上します。
