機械設計では「はめあい公差」という言葉がよく登場します。
一見すると難しそうに感じるかもしれませんが、
これは部品をスムーズに組み付けるために欠かせない考え方です。
本記事では、初心者の方でも理解できるように、
「はめあい公差」がなぜ重要なのかをわかりやすく解説します。
はめあいとは？
まず「はめあい」とは、
軸（シャフト）と穴（ボア）を組み合わせるときの関係のことです。
たとえば、回転軸をベアリングに通すとき、
ガタガタしてもダメですし、きつすぎても入りません。

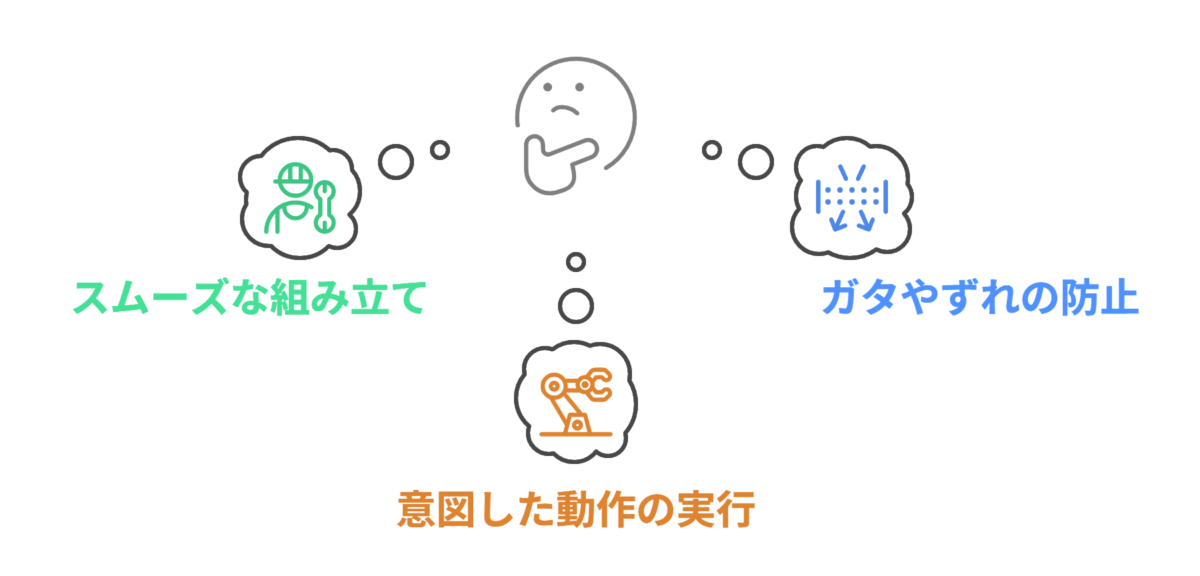

はめあいの目的は？
そのために、どのくらいの「すきま」または「しまり」があるべきか
を設計段階で決める必要があります。
じゃあ「はめあい公差」ってなに？
現実には、部品寸法は「ピッタリ1.000 mm」に
加工するのはほぼ不可能です。
そこで「1.00 mm ± 0.05 mm」のように、
「許容範囲（公差）」を設けるのが一般的です。
「はめあい公差」とは、
を組み合わせて、
はめあい具合（ゆるい・きつい）を
意図的にコントロールする設計方法です。

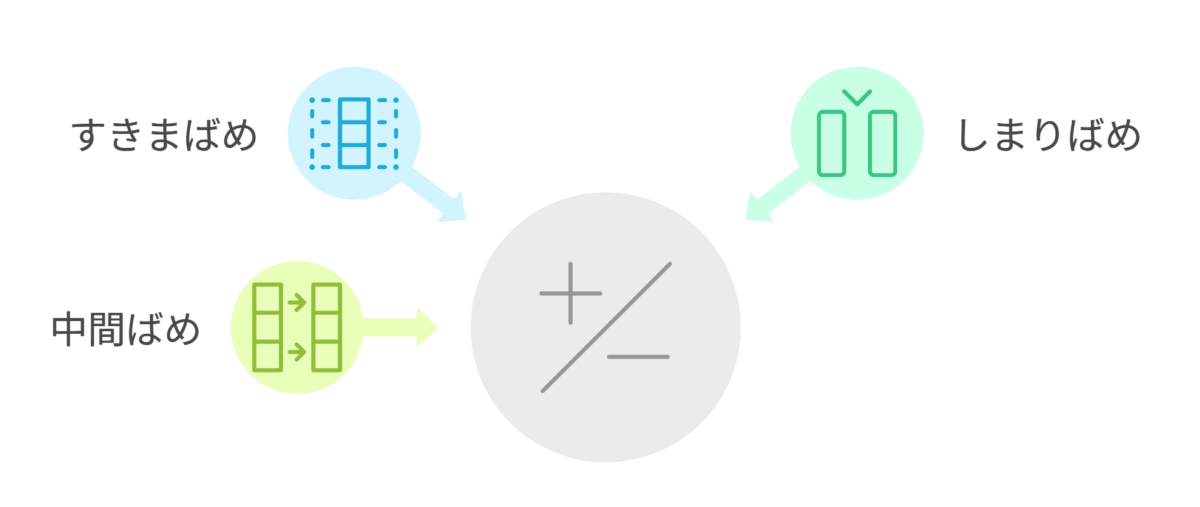

はめあいの3つの種類
設計では以下の3種類のはめあいを使い分けます。
| 種類 | 特徴 | 例 |
|---|---|---|
| すきまばめ | 軸が穴より細く、すきまがある | ベアリングの内輪とシャフト |
| しまりばめ | 軸が穴より太く、圧入が必要 | ギアとシャフトの圧入 |
| 中間ばめ | 状況によってすきまにもなりうる | プーリーの嵌合 |
組み立てや使用中の状態に応じて、
適切なはめあいを選ぶことが重要です。
はめあい公差がないと、どうなるの？
見た目が合っていても、機能しない機械に…
はじめて機械設計に触れる方にとって、
「公差」や「はめあい公差」という言葉は少し難しく感じるかもしれません。
でもこの“ちょっとした数値の違い”が、
機械全体の性能や信頼性を左右する重要な要素なのです。
本項では、「はめあい公差を設定しないとどうなるのか？」を
初心者の方にもイメージしやすく、やさしく解説します。
「見た目で合ってるから大丈夫」では危険！
寸法図を見て、軸が10mm、穴も10mm。
「ぴったり合うはず」と思うかもしれません。
しかし、現実の加工では寸法に必ず誤差が生まれます。
たとえば、10.00mmと書かれていても、
実際には 9.98mm〜10.02mm のように、
微妙なばらつきが出るものです。
このばらつきを制御するルール＝公差を設けないと、
次のようなトラブルが起こります。
ガタガタになる（すきまが広すぎ）
「軸が細すぎて、穴にすっぽり入ってしまう」
➤ これでは、部品がガタガタ動いてしまいます。
どうなる？
入らない、抜けない（しまりすぎ）
逆に、穴が小さすぎたり、軸が太すぎると…
➤ 「物理的に入らない」という状態に。
無理に押し込むと…
精度が出ない（想定通りに機能しない）
測定装置や位置決め機構などの
精密な動作が必要な部品では、
公差管理がとくに重要です。
たとえば、すきまが大きすぎると…
寸法だけ合っていても、
使い物にならない部品ができあがってしまいます。
「寸法精度」だけでなく「組み合わせの関係性」がカギ
はめあい公差は、単体の部品ではなく
「部品と部品の組み合わせ」で考えるべきものです。
たとえば…
| 状況 | 必要なはめあいの考え方 |
|---|---|
| 手で簡単に入れて抜ける | すきまばめ（ゆるめ） |
| 工具で押し込んで固定 | しまりばめ（きつめ） |
| 状況に応じて変動 | 中間ばめ |
公差の設計がうまくいくと、
「組み立てやすく、しっかり固定され、壊れにくい」機械がつくれます。
はめあい公差は“組み立ての安心保証”
公差を適切に設計しないと…
といった、「見た目は合ってるのに失敗」という
事態が簡単に起きてしまいます。
だからこそ、機械設計では
はめあい公差を明確に設定することが当たり前なのです。
初心者の方も、まずは
「どう組み合わせるのか？」
「どう動かしたいのか？」
という視点で、
どんな“すき間”が必要かを考えるクセをつけてみましょう。
設計者が考えるべきポイント
はめあい公差は、使う部品の「役割」や「動作条件」によって使い分けます。
たとえば、、、
加工のしやすさ・コスト・組立工数なども考慮して選定します。
まとめ：はめあい公差は「機械の噛み合わせ」のカギ
「はめあい公差」は、部品同士が正しく組み合い、
設計通りに機能するための最重要ポイントです。
見た目が合っていても、
すき間の設計が悪いと機械はうまく動きません。
はめあいの種類を正しく理解し、
公差でコントロールすることが設計品質と信頼性につながります。
初心者の方も、まずは
「すきまばめ」「しまりばめ」「中間ばめ」の違いから理解を深めてみましょう。
