～据付・保守がスムーズになる設計のコツとは～
設計が進んで図面も完成。いざ製作…と思ったら現場からこんな声が
「これ、どうやって運ぶの？」「クレーンが入らない」「人力ではムリ」
意外と見落としがちな「搬送性」。
重たい機械ほど、運搬や据付の段階でトラブルが起きやすいのです。
実は、搬送を考慮した設計は品質・納期・安全性にも直結します。
この記事では、初心者にもわかりやすく搬送設計の基本とありがちな落とし穴を解説します。
なぜ搬送性を考える必要があるのか？
「作る」だけでなく「運ぶ」「据える」までが設計
機械は設計→製作→搬送→据付→試運転という工程を経ます。
設計段階で「作れるもの」だけ考えていると、いざ搬送や据付段階で問題が発覚します。
🔍 よくある例
✅ 大型フレームが工場の扉から出せなかった
✅ クレーンフックを掛ける場所がなかった
✅ 運搬時に姿勢が崩れて破損した
結果的に追加工や現場対応でコストと納期が膨らむことになります。
搬送設計の基本チェックポイント
① 機械のサイズと重量
✅ 製作工場から出せるか？
✅ 運搬トラックに積めるか？
✅ 現地搬入ルートに干渉しないか？
✅ 搬入時の床耐荷重は大丈夫か？
設計初期から全搬送ルートを確認しておくことが重要です。

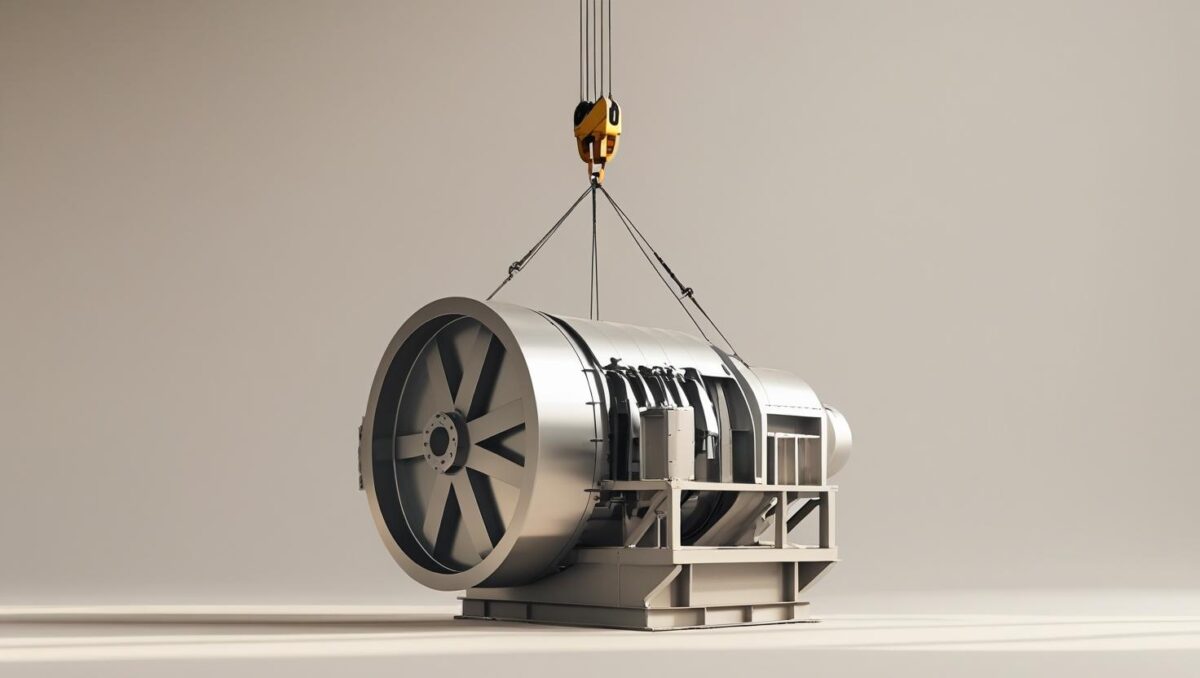

② 吊り治具・吊りポイント
✅ 吊りボルトや吊り金具を設計段階で配置する
✅ 吊り姿勢が安定するか？（重心位置の確認）
✅ 吊り荷重が部品に悪影響を与えないか？
特に重心位置の把握は極めて重要です。
「重心が偏っていて傾いた」という事故もよく起きます。
③ 分割搬送の可能性
✅ 一体型が本当に必要か？
✅ 搬送時だけ分割し、現地で組立てる案はないか？
分割設計＋現地組立をうまく活用すれば、
✅ 小さなトラックで搬送可能
✅ 現地搬入経路に合わせやすい
✅ 据付が柔軟になる
といったメリットが得られます。
よくある搬送設計の落とし穴
図面に搬送用情報が記載されていない
- 吊り位置、吊り方法、重心位置などが図面にない
🚫 搬送業者や据付業者が現場判断に頼るしかなくなる
🚫 結果的に不安全作業が発生するリスクが高まる
梱包サイズを考慮していない
- 梱包を施すと意外にサイズが大きくなる
🚫 工場のシャッターを通らなくなる／搬送用コンテナに入らなくなる
移動経路の段差・床耐荷重が未確認
- ちょっとした段差（工場の敷居・倉庫のスロープ）が機械の通行を妨げる
- 床の耐荷重が不足してフォークリフトが入れない
保守搬出を考慮していない
- 設計時には搬入ばかり意識しがちだが、保守時に分解して出せるか？も重要
👉 特に長寿命設備では10年後、15年後に一部更新が必要になるケースも多い
搬送設計の良い実践例
ケース1：大型装置を分割構造に
ある生産設備メーカーでは、3m×5m×3m／重量3tの装置を設計。
当初は一体型だったが、
✅ 搬入ルートが狭い
✅ 現地天井クレーンの能力不足
という制約に直面。
分割組立構造に変更し、最大1.2t×複数ユニットに分割。
▶ 結果：搬入・据付作業が1日短縮／現地工事費が30％低減
ケース2：吊り治具の標準設計化
某工作機械メーカーでは、
すべての機械に「標準吊り金具配置ルール」を採用。
✅ 設計段階でCADに吊り位置を明記
✅ 図面に吊り方法と重心位置を必ず追記
▶ 現場作業が安全・迅速化、吊り事故ゼロを実現。
初心者設計者が意識すべきこと
✅ 製造・搬送・据付・保守まで一貫して考える
✅ 吊り治具／吊り姿勢／分割設計の活用を検討する
✅ 早めに現地レイアウト担当・据付担当と相談する
✅ 図面に搬送情報（吊り位置・重心）を必ず明記する
「モノが動くまでが設計」という意識を持つことがとても大切です。
機械設計の機械搬送によく使うツールとは？
〜現場で役立つ搬送機材の基本知識〜
機械を設計する段階では、つい「どう作るか」「どう使うか」ばかりに意識が向きがちです。
しかし実際には、機械は「運ぶ」「据える」「組み立てる」ことも非常に重要な工程。
特に重量のある大型機械の場合、搬送作業をどう計画するかが品質・安全・コストに大きく影響します。
そこで本項では、機械搬送によく使われる代表的なツールについて、初心者にもわかりやすく解説します。
「設計段階から搬送を意識する」ための参考にしてください。
吊り上げ・クレーン作業用のツール
天井クレーン
- 工場内に設置されている天井走行型のクレーン
- 吊りフックを使って機械全体を吊り上げ可能
- 主に工場内搬送・組立作業時に活躍
- 吊り荷重制限あり（例：2t、5t、10t など）
設計時に吊りフック用のアイボルト／吊り金具の位置を考えておくのがポイント
移動式クレーン（ラフター／クローラークレーンなど）
- 屋外搬送や現地据付時に使用
- 建屋内に天井クレーンがない場合の搬入出に重宝
- トラックからの荷下ろし → 設置場所への据付 という流れで使用
設計時に搬入経路やクレーンの接近可能範囲を事前に確認
チェーンスリング／ワイヤーロープ
- 吊り作業で荷物とクレーンフックをつなぐ道具
- 柔軟性があり、重心バランスに合わせて吊れる
- 耐荷重に注意！破断しないよう選定が重要
吊り角度によって使用荷重が変化するため、吊り方案も設計段階で考慮が必要
搬送・移動用のツール
フォークリフト
- 最も一般的な重量物の水平移動用機材
- 機械のパレット化や底面形状設計が重要
- フォークリフトの爪が差し込める隙間やスペースを確保するのがコツ
フォークリフトが使える床耐荷重か？も事前確認必須
ハンドパレットトラック（ハンドリフト）
- 軽～中量機械の短距離移動に便利
- 高さ調整はできないが安価・取り回しが良い
- フォークリフトが使えない狭い場所で活躍
底面がフラット／パレット対応になっているかどうかが使用可否を左右
重量ローラー（ローラーコンベア／ローラー台車）
- 床にローラーを敷き、その上を転がして移動
- 非常に大重量の機械でも滑らかに動かせる
- 設置・撤去に手間はかかるが狭い場所・天井クレーンが届かない場所で有効
設計時に底面形状がローラーに適しているか確認
固定・据付用のツール
ジャッキ
- 据付時に微妙な高さ調整や水平出し作業に使用
- 油圧ジャッキ／ネジ式ジャッキが代表例
- 設計時にジャッキを差し込めるスペースを意識しておくと現場作業が楽になる
アンカーボルト
- 最終的に機械を床や架台に固定するためのボルト
- 地震・振動対策にも重要な役割
- 設計時にアンカー位置・サイズ・本数を十分に検討
アンカーボルト施工用の作業スペース・施工順序も意識して設計するのがベスト
よくある搬送トラブルとツール対策
| トラブル例 | 原因 | 対策／ツール活用 |
|---|---|---|
| クレーンの吊り姿勢が不安定 | 重心位置の誤認識 | 重心位置を明示、吊り金具を正しく配置 |
| フォークリフトの爪が入らない | 底面に空間が無い | 底面にリフト用スペースを設ける |
| 機械が通路に入らない | サイズ計算漏れ | 梱包後寸法まで考慮して設計 |
| 据付後、ジャッキアップできない | ジャッキ用スペース不足 | ジャッキ作業スペースを確保 |
搬送作業の品質＝設計段階の配慮で決まるといっても過言ではありません。
✅ 吊り／移動／据付それぞれに適したツールがある
✅ ツールが正しく使える形状・スペース・強度設計が重要
✅ 搬送計画は早めに現場や業者と共有することが成功のカギ
特に初心者設計者は、「完成品が現地に届き、正しく据付けられるまでが設計範囲」という意識を持つことが大切です。
搬送を意識した設計ができるようになると、現場からも信頼される設計者になりますよ！
まとめ
搬送性を考慮した設計は、設計品質の重要な一部です。
✔ 据付・保守がスムーズになり
✔ コストと工期が削減でき
✔ 現場作業の安全性が向上する
逆に、搬送性を軽視すると
→ 工程全体に影響が出て多大な手戻りが発生するリスクもあります。
ぜひ搬送設計の視点を、日頃の設計に組み込んでみてください。
「現場目線」こそ、良い設計者になる近道ですよ。
