機械設計において、「標準部品」はとても重要な存在です。
ボルト・ナット・ベアリング・アルミフレームなど、どこにでも使われている部品たち。
これらを積極的に使うことで、設計の手間を減らし、コストや納期も抑えることができるのです。
この記事では、標準部品を使うメリットと注意点をやさしく解説します。
標準部品とは？
「標準部品」とは、すでに規格化されていて、市販で手に入る部品のことです。
- ねじ（JIS規格）
- ベアリング（NSKやNTNなどが規格化）
- アルミフレーム（ミスミ・SUSなど）
- ヒンジ、取っ手、ゴム足、カバーなど
つまり、「ゼロから設計・製作しなくても買えるパーツ」のことですね。

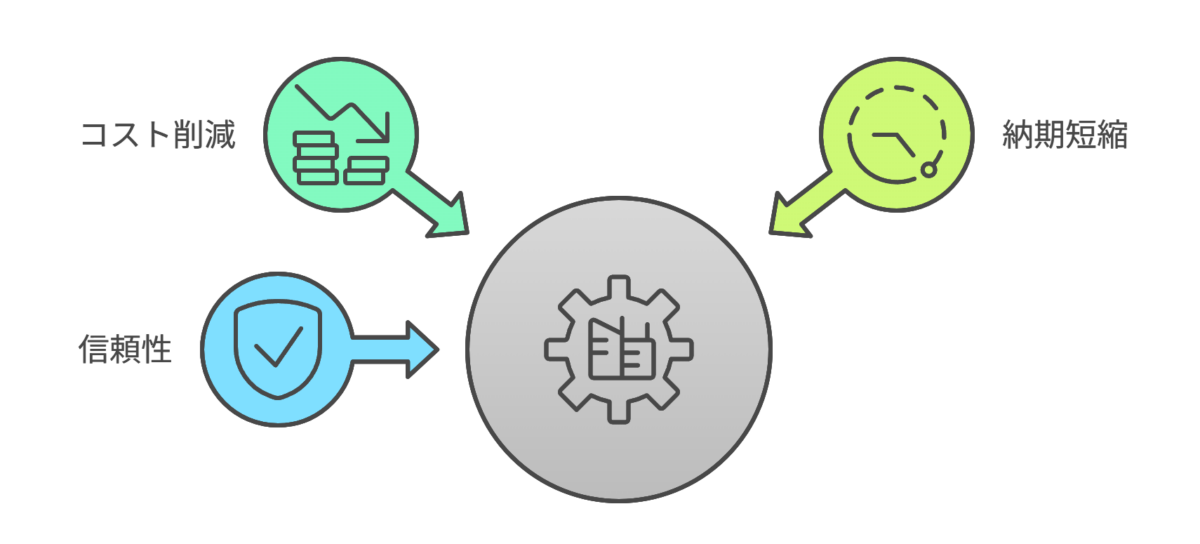

なぜ標準部品を使うとメリットがあるの？
― コスト削減・納期短縮・信頼性の３拍子 ―
機械設計を行うとき、「どの部品を使うか」はとても重要なポイントです。
すべての部品をイチから設計・製作すると、時間もお金もかかりすぎてしまいます。
そこで活躍するのが「標準部品」です。
すでに市販されていて、多くの現場で使われている部品を上手に使うことで、設計はグッと効率的になります。
メリット①：コスト削減
標準部品は大量生産されているため、価格が安く、加工費もかかりません。
一方、オリジナル形状の「特注部品」は、図面作成から加工・検査までコストが高くつきます。
| 比較項目 | 特注部品 | 標準部品 |
|---|---|---|
| 単価 | 高い | 安い（量産効果） |
| 加工費 | 必要（図面・加工） | 不要 |
| 設計工数 | 高い | 低い（既製品をそのまま流用） |
つまり、「作る」から「買う」へ発想を変えるだけで、設計費用を大幅に減らすことができます。
メリット②：納期短縮
標準部品は、すでに在庫が用意されていることが多く、注文すればすぐに届くという強みがあります。
- 特注部品
→ 図面作成 → 製作 → 検査 → 納品…で数週間かかることも - 標準部品
→ カタログから選んで注文 → 即納・当日発送も可能
特に、ミスミやAmazon、モノタロウなどの流通サイトを使えば、翌日には現場に届くというケースも珍しくありません。
急ぎの案件でも安心して対応できるのが、標準部品の大きな利点です。
メリット③：信頼性が高い
標準部品は、多くの製品や現場ですでに使われてきた実績のある部品です。
そのため、品質や性能が安定しており、安心して使うことができます。
- 寸法・規格がJISやISOなどで明確に定められている
- 多くのユーザーに使われている＝フィードバック済み
- 信頼できるメーカー（NSK、THK、ミスミなど）による品質保証あり
👉 初めて機械設計をする方でも、標準部品を選べばトラブルのリスクを大きく下げることができます。
標準部品には、次のような大きなメリットがあります。
| メリット | 内容 |
|---|---|
| コスト削減 | 加工費不要・量産で安価 |
| 納期短縮 | 在庫品・即納可能 |
| 信頼性が高い | 規格化済・品質が安定 |
標準部品は、「安く・早く・確実に」設計を進めるための強い味方です。
まずは「この部品、標準品で代用できるかな？」と考えるクセをつけてみましょう。
これが、効率的な機械設計への第一歩です！
設計者の工数も削減できる！
― 標準部品を使えば、設計がぐっとラクになる ―
標準部品を使うメリットは「安く買える」や「早く届く」だけではありません。
実は、設計者の作業時間を大幅に減らすという、大きな利点もあるのです。
すでにデータがそろっている！
標準部品は、多くのメーカーがあらかじめ3D CADデータや仕様書を公開しています。
つまり…
- ゼロから図面を引く必要がない
- モデルをダウンロードして、すぐに設計に使える！
- 仕様書に寸法や材質も記載されている
- 材料や強度の検討がしやすい！
- モデルを組み込むだけで干渉チェックもできる
- 設計ミスが減る！
これにより、設計のスピードが大きくアップします。
設計者の「時間と負担」を軽減
標準部品を使えば、こんなにラクになります。
| 従来の設計 | 標準部品使用時 |
|---|---|
| 1からモデリング | CADデータを流用 |
| 寸法や形状の検討に時間がかかる | 規格寸法で即決 |
| 干渉チェックが手間 | 組立モデルにすぐ組み込み |
👉 結果として、設計者の時間を節約できるだけでなく、設計ミスも減らせるという一石二鳥の効果が得られます。
実際にどう使う？
- ミスミ、THK、イマオなどのメーカーサイトには、豊富なCADデータが公開中
- STEP、IGES、DXF形式などでダウンロード可能
- SolidWorks、Inventor、Fusion 360、IRONCADなど、主要な3D CADでそのまま使える
ちょっとした「ねじ1本」でも、わざわざ自分で描くより、既製データを入れる方がずっと早くて正確です。
標準部品を使うと…
✅ CADデータがすぐ手に入る
✅ 図面作成の手間が減る
✅ エラーや干渉チェックもしやすい
✅ 設計者の時間と負担が大幅に削減される！
「どこかにいい部品ないかな？」と思ったときは、まず標準部品のカタログやサイトをチェックしてみましょう。
設計の効率が、きっと大きく変わるはずです！

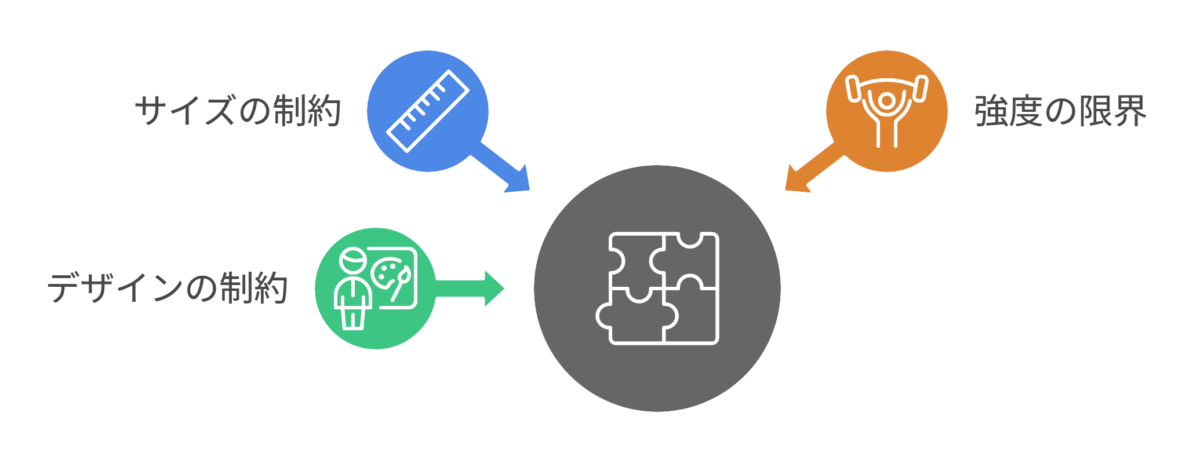

標準部品を使うときの注意点
― 便利だけど、なんでも使えるわけじゃない ―
標準部品はとても便利でコストも安く、設計者にとって心強い味方です。
でも、どんな場面でも使える万能なものではありません。
実際の設計現場では、「標準部品ではうまくいかないケース」も存在します。
ここでは、標準部品を使うときに気をつけたいポイントをわかりやすく紹介します。
注意点①：サイズが合わないことがある
標準部品は、多くの機械に合うようある程度のサイズで作られています。
しかし…
- 小型化したい装置では「大きすぎて入らない」
- 薄型製品では「スペースに収まらない」
といったケースもあります。
👉 小さく・軽くしたい設計では、特注部品が必要になることもあります。
注意点②：強度や耐久性に限界がある
標準部品は一般的な用途に合わせて作られています。
そのため、
- 高温環境（200℃以上など）
- 高荷重がかかる場所（大型装置や衝撃部）
では、性能が足りない場合があります。
👉 必要な強度や耐久性があるか、カタログや仕様書でよく確認しましょう。
注意点③：デザインの自由度が下がる
標準部品は既に形が決まっているため、自由な設計がしにくいという側面もあります。
- 製品の外観をオリジナルにしたい
- 材質や色を自由に選びたい
といった場面では、標準品ではイメージ通りにいかないことがあります。
👉 「見た目にこだわりたい」「機能に独自性を持たせたい」ときは、特注や加工が必要になります。
標準部品は「使い分け」が大切！
| 項目 | 標準部品 | 特注部品 |
|---|---|---|
| コスト | 安い | 高い |
| 納期 | 早い（在庫あり） | 時間がかかる |
| 設計の自由度 | 制限あり | 自由に設計可能 |
| 信頼性 | 高い（実績多数） | 確認・試験が必要な場合も |
👉 ポイントは「使い分け」です。
よくある場所は標準品で、こだわる場所は特注品で。
こうした工夫で、コストと品質のバランスが取れた設計が実現できます。
どんな部品が標準化されているのか？
― 機械設計の“買える部品”を知ろう ―
機械設計では、「一から作らず、既製品（＝標準部品）を選んで組み合わせる」ことが基本です。
ここでは、どんな部品が標準化されているのか？をざっくり紹介します。
標準化されている代表的な部品
| 分類 | 具体例 | 用途や特徴 |
|---|---|---|
| 締結部品 | ボルト・ナット・ワッシャー・ピン類 | 組み立て・固定に使用。 |
| 軸受部品 | ベアリング・スライドブッシュ・リニアガイド | 回転・直動をなめらかにする |
| 機構部品 | カム・スライド・ヒンジ・ばね類 | 動きを制御する |
| 伝達部品 | ギア・プーリー・ベルト・カップリング | 動力を伝えるための要素 |
| フレーム構造材 | アルミフレーム・アングル・ブラケット | 組立て構造のベースになる材料 |
| 配線・空圧関連 | チューブ・継手・バルブ類 | 電気・エアーを通す・固定する |
👉 これらの部品は、ほとんどが「規格化されたサイズ・形状」で手に入るようになっています。
標準部品カタログの読み方
― 必要な部品を“すばやく探す”コツ ―
ミスミやイマオ、THKなどの標準部品メーカーは、カタログやWEB上で簡単に検索・選定できるツールを提供しています。
使いこなせば設計がグンとラクになります！
カタログでチェックすべきポイント
| 項目 | 内容・意味 | チェックポイント |
|---|---|---|
| 品番（型番） | 部品の識別番号 | 注文・選定の際に必須。 組合せ指定形式も多い |
| 材質 | 鉄、ステンレス、アルミ、樹脂など | 使用環境に応じて選定 （耐食性・軽量化など） |
| 寸法 | 長さ・外径・穴径・ねじサイズなど | 製品との取り合いに重要。公差も確認 |
| 許容荷重・強度 | 耐荷重・許容トルクなど | 使用条件に合っているか？ |
| 使用温度範囲 | 常温～高温域対応 | 高温になる場所での使用時は特に重要 |
| 対応規格 | JIS・ISO・DINなど | 海外調達や共通化に必要 |
| CADデータ | 3D/2Dモデルがダウンロード可能 | モデリング作業の大幅時短に！ |
カタログの使い方（Web版）
例：ミスミ（MISUMI）WEBカタログ
🔗 ミスミ トップページ
- 「キーワード」または「カテゴリ」から検索
→ 例：「ボールベアリング」「アルミフレーム」 - フィルターで条件を絞る
→ 材質・寸法・表面処理などのチェックボックスで選定 - CADデータをダウンロード
→ ほとんどの部品が3Dデータ付き。ドラッグ＆ドロップで使える！ - 型番と価格を確認してそのまま発注
→ 購入する場合は即発注も可能。見積書もPDFで発行できます。
設計初心者へのアドバイス
- まずは締結部品から使ってみるのがおすすめ（ボルト・ピンなど）
- 寸法は「シリーズごとに共通ルール」があるので慣れると早い
- 迷ったら「レビュー付き部品」や「ベストセラー」から選ぶ
標準部品は、機械設計の“引き出し”のような存在です。
✅ よく使う部品は決まっている
✅ カタログで選ぶだけで、すぐ設計に反映できる
✅ コスト・納期・品質面でも有利
カタログやWEBツールをうまく使えば、
「時間もコストも設計ミスも減らせる」大きな武器になります。
📝 まとめ：標準部品は設計の強い味方！
| 項目 | メリット |
|---|---|
| コスト | 加工費ゼロ、量産効果で安い |
| 納期 | すぐ手に入る、短納期 |
| 品質 | 規格化されていて信頼性が高い |
| 工数 | 設計・図面・手配の手間が省ける |
標準部品をうまく活用すれば、設計はもっと「速く・安く・確実に」なります。
逆に、すべてを特注で作ろうとするのは非効率。
まずは「これ、既製品で代用できないかな？」と考えてみるのが、プロの設計者の第一歩です。
