姿勢公差は、ある基準（データム）に対する部品の姿勢や角度の誤差を管理するための公差です。具体的には、部品の平行度、直角度、傾斜度が姿勢公差に該当します。これらの公差は、部品同士が正しい位置で組み合わさることを保証し、製品の性能や耐久性に直接影響を与えます。データムを基準にすることで、複数の部品間で正確な位置関係を維持することができます。
平行度
平行度は、ある基準面（データム）に対して、特定の面や軸がどれだけ平行であるかを示す公差です。例えば、機械のシャフトがデータム面に対してどれだけ平行に取り付けられているかを評価する際に使用されます。
数値例

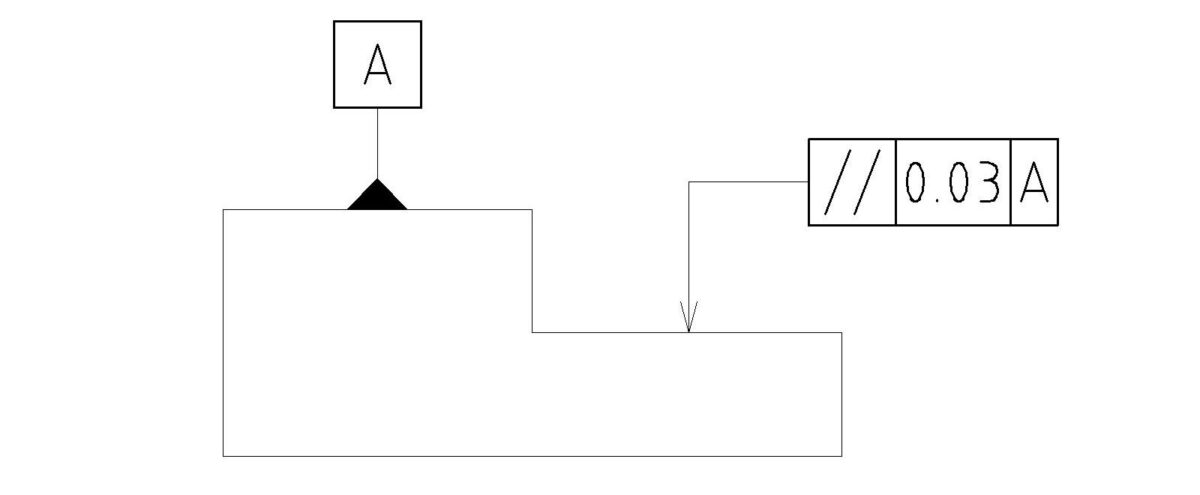

段付きプレートの基準面Aに対して、下段のプレート面が±0.03mmの平行度公差で指定されている場合、下段の面は基準面Aに対して0.03mm以内で平行に保たれている必要があります。これにより、上段と下段が精度良く平行に設計され、組み立てや動作に不具合が生じないようにします。
段付きプレートの場合、基準面に対して段ごとの面が正確に平行でなければ、組み立て後に隙間ができたり、部品間で不均一な応力が発生する可能性があるため、平行度の管理が非常に重要です。
直角度
直角度は、ある基準面や基準線（データム）に対して、特定の面や軸がどれだけ直角であるかを示す公差です。例えば、エンジンのピストンロッドがクランクシャフトに対して正確に90度で動作する必要がある場合、直角度が重要な指標となります。
- 数値例

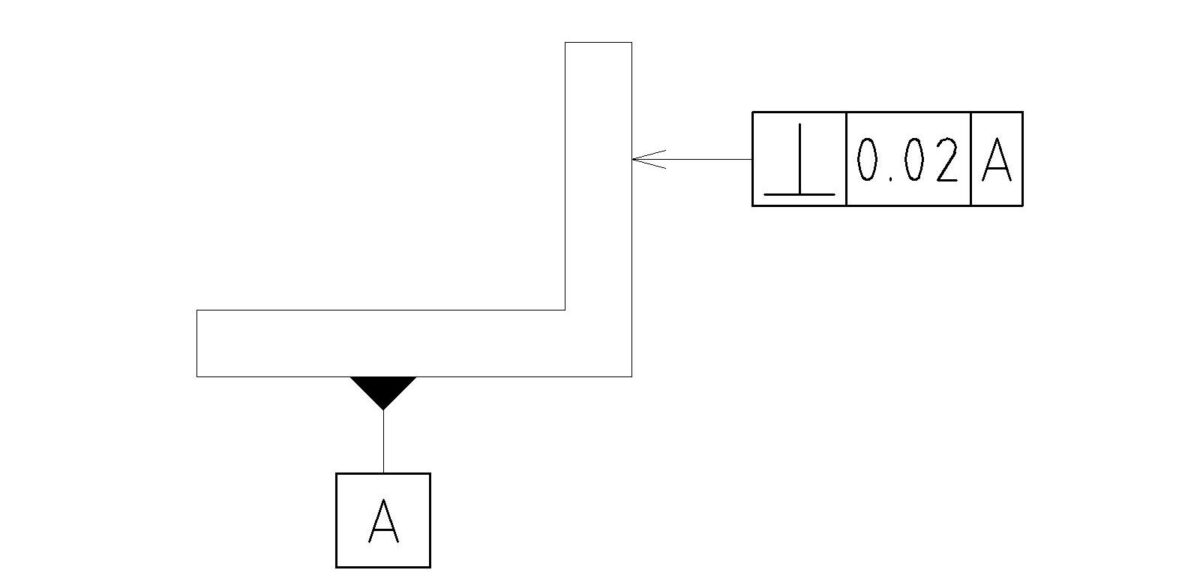

L型プレートの基準面Aに対して、垂直面Bの直角度公差が0.02mmと指定されている場合、垂直面Bは基準面Aに対して0.02mm以内で直角に保たれていなければなりません。これは、垂直面が基準面Aに対してわずかな角度のずれも許されないことを示しています。
このようなL型プレートの直角度は、プレートの位置決めや固定精度に大きな影響を及ぼすため、組み立て時の隙間や歪みを防ぐためにも、直角度の管理が非常に重要です。
傾斜度
傾斜度は、ある基準面（データム）に対して、特定の面が指定された角度で傾いているかを示す公差です。例えば、部品の斜面が他の部品に対して一定の角度で組み合わされる必要がある場合に使用されます。
- 数値例 30°の傾斜がついたプレートがあり、その傾斜面が基準面（データム面）Aに対して±0.1°の傾斜度公差が指定されている場合、このプレートの傾斜面は基準面Aに対して29.9°から30.1°の範囲で許容されます。これは、傾斜面が基準角度30°に対して0.1°以内であれば許容範囲内であることを示します。
このような傾斜度管理は、機械部品の組み立てや動作において、正確な角度が求められる場合に非常に重要です。例えば、傾斜がついた部品が他の部品と噛み合う際や、特定の方向に力が加わる場合など、正確な角度が性能や寿命に影響を及ぼします。
姿勢公差とデータムの関係
データムは、姿勢公差を設定する際の基準となる面や線を指します。姿勢公差は、データムに対して指定され、部品が設計通りの姿勢や角度で組み合わさることを保証します。
データムによる姿勢公差の例
- 平行度とデータム
部品の面が基準データム面Aに対して±0.03mmの平行度を保つことが求められる場合、部品の面がデータム面Aに対して0.03mm以内で平行でなければならないという意味です。 - 直角度とデータム
部品の側面がデータム面Bに対して±0.02mmの直角度公差である場合、その側面が基準面Bに対して0.02mm以内で90度になっていることが必要です。 - 傾斜度とデータム
部品の傾斜面がデータム面Cに対して±0.5度の傾斜度公差で設計されている場合、その傾斜面はデータムCに対して指定された角度に収まる必要があります。
姿勢公差の精度が悪いと起こり得る不具合
幾何公差は、機械設計で製品の形状や位置を正確に定義するために不可欠な要素です。その中でも姿勢公差は、部品の傾きや直立性など、指定された姿勢に対する精度を管理するためのものです。姿勢公差が不適切に設定されたり、実際の製造で精度が確保されない場合、機械や装置の性能や寿命に重大な影響を与える可能性があります。本項では、姿勢公差の役割、不具合例、および改善策について解説します。
姿勢公差とは？
姿勢公差は、基準面や基準軸に対する部品の傾きや直立性を定義するために用いられます。以下の3つの種類があります：
- 平行度：基準面や基準軸に対する部品の面や軸の平行性を規定。
- 直角度：基準面や基準軸に対する部品の面や軸の直角性を規定。
- 傾斜度：指定された角度に対する部品の傾きを規定。
これらは、部品の正確な位置決めや組み立て時の干渉回避に重要な役割を果たします。
姿勢公差が悪いと起こり得る不具合
組み立て不良
- 部品同士の位置関係が不正確になるため、設計通りの組み立てができない。
- 干渉や隙間が発生し、組み立て作業が難しくなる。
運動機構の精度低下
- ガイドやスライダーなどの動作部品では、姿勢のずれが運動の滑らかさに影響を与える。
- 特に高精度が求められる機構では、摩擦増加や運動不良が発生。
締結部品の不均一な負荷
- ボルトやネジで締結された部品で姿勢がずれると、一部に過大な負荷が集中し、破損や緩みを引き起こす。
機械の性能低下
- 姿勢のずれが原因で、動力伝達効率が低下する。
- 例えば、ギアのかみ合わせが悪くなり、振動や騒音が増加する。
加工精度の低下
- 姿勢公差が守られていない工具や治具を使用すると、加工精度が悪化し、連鎖的に他の部品の品質に影響する。
測定結果の誤差増大
- 寸法や幾何的な特性を測定する際、姿勢のずれが測定基準面に影響を与え、正しい結果が得られなくなる。
姿勢公差の不良原因
姿勢公差が設計通りに守られない原因には、以下のようなものがあります：
- 加工治具や工作機械の設定不良。
- 組み立て時の基準面や基準軸のずれ。
- 設計段階での公差設定のミスや過剰な緩さ。
- 熱膨張や振動による製造工程中の変形。
姿勢公差を守るための改善策
加工工程の精度向上
- 高精度な加工機械を使用し、適切な治具を設計する。
- 測定器（3次元測定機など）で加工後の公差を確認する。
組み立て時の基準確認
- 組み立て工程で基準面や基準軸の正確な位置を測定する。
- 必要に応じて調整可能な設計を採用する。
公差設定の最適化
- 使用用途に応じた実現可能な公差を設定する。
- 必要以上に厳しい公差を避け、製造コストとのバランスを取る。
材料の熱処理と管理
- 熱膨張による変形を防ぐために、材料に適切な熱処理を施す。
振動や外力の影響を最小限に
- 加工や組み立て時に振動を防ぐための固定具や防振台を使用する。
姿勢公差の重要性を理解するための実例
- ガイドレールの平行度
ガイドレールが基準面に対して平行でない場合、スライダーの動きがスムーズでなくなり、異常摩耗が発生します。 - ベアリングの直角度
軸受けが基準面に対して直角でないと、回転時に偏心が発生し、軸受けの寿命が著しく短くなる。
姿勢公差は、部品の組み立て性や機械の性能に大きな影響を与える重要な要素です。姿勢公差の精度が悪い場合、組み立て不良、運動不良、摩耗、性能低下といった問題が発生します。これらを未然に防ぐためには、適切な公差設定と管理、加工・組み立て工程の改善が不可欠です。
設計段階から姿勢公差の重要性を認識し、部品全体の品質向上を目指しましょう。
まとめ
機械設計における形状公差は、部品の精度と機能を保証するために欠かせない重要な要素です。形状公差は、部品の各面や要素が要求される形状をどの程度正確に保持しているかを規定します。これにより、設計図面の通りに部品が加工され、組み立て時に機能的な問題が発生しないように管理されています。特に、部品同士の接触や回転、スライド動作などでは、形状の正確さが動作のスムーズさや耐久性に大きく影響します。
具体的には、直線度、平面度、真円度、円筒度といった形状公差は、それぞれ異なる部品形状の精度を規定し、部品が設計通りのパフォーマンスを発揮することを保証します。また、これらの公差を適切に指定することで、必要以上に厳しい加工精度を求めることなく、コストの最適化も可能となります。データム（基準面）を設定することで、測定の基準を明確にし、全体的な品質管理を効果的に行うことができます。
形状公差は、単に寸法だけを管理するのではなく、部品の形状そのものの精度を高め、製品全体の機能性を保証する重要な役割を担っています。そのため、適切な公差設定と理解が設計者に求められ、機械設計の成功に直結する要素といえます。
