機械の部品や装置を見ていると、「左右対称」の形をしているものが多いと気づく方もいるかもしれません。
「なぜわざわざ左右対称にしているの？」
「左右非対称ではダメなの？」
実は、左右対称の形状には機械設計における“合理的な理由”が詰まっているのです。
この記事では、初心者の方にもわかりやすく、「部品が左右対称に設計される理由」について解説します。
応力バランスが良い＝壊れにくい！
左右対称設計が機械を長持ちさせる理由
機械や装置の部品を見ると、左右対称の形が多いことに気づいたことはありませんか？
それにはちゃんとした理由があります。
左右対称な形状は、力のバランスがよく、部品が壊れにくいという大きなメリットがあるのです。
この記事では、「なぜ左右対称にすると壊れにくくなるのか？」を、初心者の方にもわかりやすく解説します。
非対称だと、力がかたよる！
左右非対称の部品では、一部にだけ力が集中しやすくなります。
その結果、以下のような問題が起こりがちです。
- 重量バランスが崩れて、傾いたり回転が不安定になったりする
- 荷重の流れ（力の伝わり方）が不自然になり、変形が起きやすい
- 部品がねじれたり、ゆがんだりしやすくなる
たとえば、台車の脚が左右で長さや形が違っていたらどうなるでしょう？
まっすぐ進めず、片方に傾いてガタガタしてしまいますよね。
同じように、機械の部品も形が不均等だとストレス（応力）が一部に集中しやすくなってしまうのです。

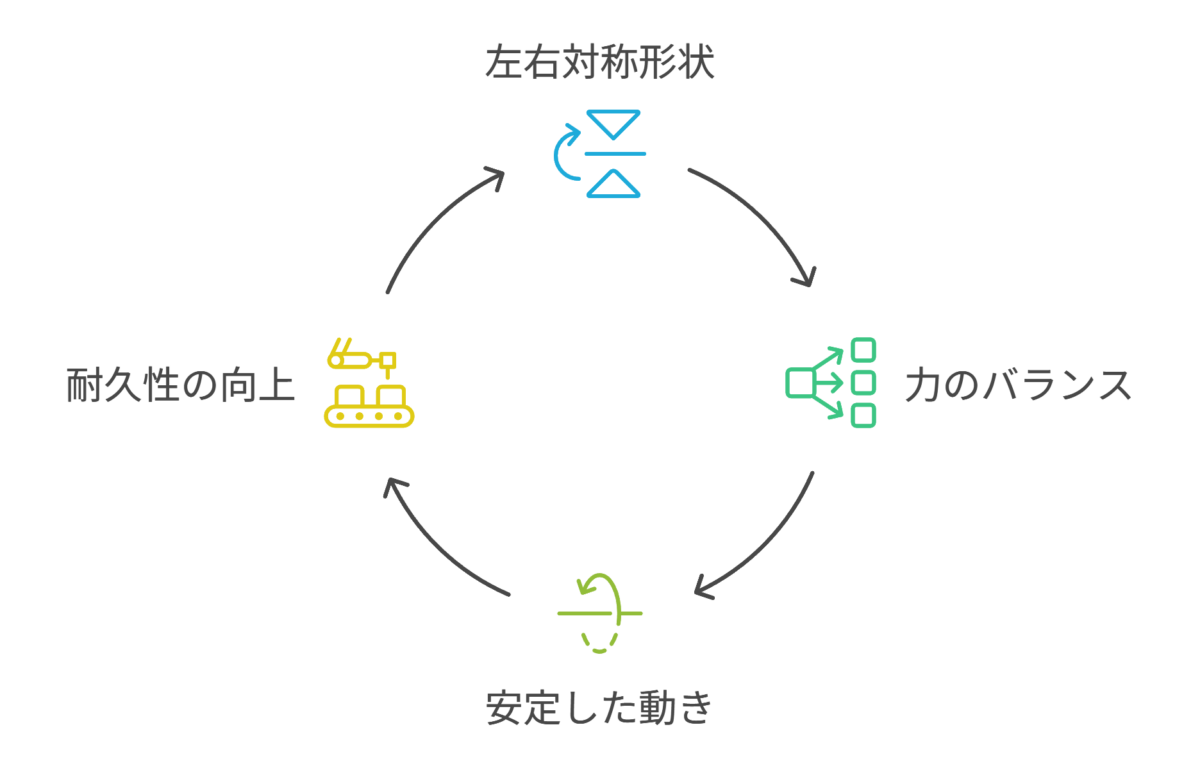

左右対称にすると、力が自然に分散する
左右対称な形状にすることで、部品全体にバランスよく力がかかるようになります。
力が一方向にだけ集中しないため、以下のようなメリットがあります。
| 効果 | 内容 |
|---|---|
| 応力の集中を防ぐ | 力がまんべんなく分散しやすくなる |
| 共振や振動に強くなる | 形が整っていると振動しにくくなる |
| 長く使っても壊れにくい | 疲労破壊やたわみを防げる |
たとえば、橋の支柱や飛行機の翼も左右対称です。
これは安全性と強度を高めるために理にかなった形をしているからなんです。
安定した形は、安定した動きに
機械は、動いたり振動したりするものが多くあります。
その中で、左右対称に設計された部品は、振動や動きによるストレスにも強くなります。
- 回転体なら、振れが少なくなる
- ブラケットなら、荷重が左右均等にかかる
- 支柱なら、傾きが出にくくなる
これは、機械が長く安定して動作するためにとても重要です。
形が整えば、壊れにくい！
部品を左右対称にすることで、次のようなメリットが得られます。
| ポイント | メリット |
|---|---|
| 応力が分散される | 部品がゆがみにくくなる |
| 荷重バランスが取れる | 機械全体の動きがスムーズになる |
| 振動や疲労に強くなる | 長く使っても壊れにくい |
つまり、形を整えること＝力の流れを整えること。
左右対称というシンプルな設計が、機械の信頼性や寿命を大きく左右するのです。
「左右対称」は、ただ見た目の美しさだけでなく、機械の強さと安定性を支える大事な考え方なのです。
初心者の方も、これから部品を見るときに「なぜこの形なんだろう？」と考えてみると、新しい発見があるかもしれません。
部品の向きを間違えにくい！
左右対称設計が「組立ミス」を防ぐ理由
現場でよくあるトラブルのひとつに、「部品の向きを間違えて取り付けてしまった！」というミスがあります。実はこの問題、左右対称の設計を取り入れるだけで大きく減らすことができるのです。
なぜ左右対称な部品は組み立てミスを防ぎやすいのか？を初心者の方にもわかりやすく説明します。

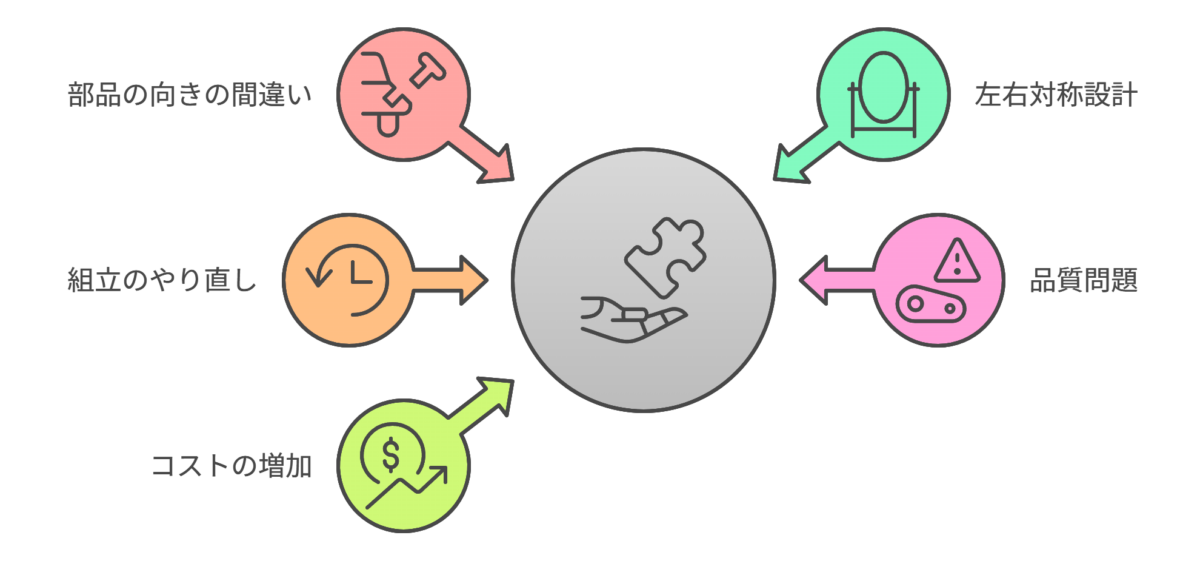

組立現場では「向きの間違い」がよくある
たとえば以下のようなことが、工場や現場では日常茶飯事です。
- プレートを裏表逆に付けてしまった
- ブラケットの向きを逆にして、取付穴が合わなかった
- ピンの向きを反対に差し込んで、入りづらくなった
こうしたミスは、一見すると部品が「合いそう」に見えるからこそ起きやすいのです。
結果として、
🚫 組み立てやり直し → 時間のロス
🚫 組み立てたまま気づかず不具合 → 品質トラブル
🚫 取付けを強引に行って部品を傷める → コスト増加
など、さまざまな悪影響を及ぼします。
左右対称設計なら「どちら向きでもOK」
左右対称の部品は、見た目も構造も左右で同じなので、
✅ 表裏を間違えても、ちゃんと組める
✅ 向きを気にせずサッと取り付けられる
✅ 作業者が迷わず、組立スピードが上がる
といったメリットがあります。
特に量産現場では、1人の作業者が1日に何十個、何百個と同じ部品を扱うこともあります。
このとき、左右対称にしておくだけで「迷わず取り付けられる＝ミスが減る」というわけです。
具体例：こんな部品に左右対称が活きる！
| 部品例 | 左右対称の効果 |
|---|---|
| プレート | 表裏どちらでも同じ位置に取り付け可能 |
| ブラケット | 左右どちら向きでも穴が合う |
| シャフトピン | 向きを気にせず挿入できる |
| カバー | 前後を間違えても問題なし（見た目も統一感が出る） |
設計の工夫＝現場の安心
部品の取り付けミスを防ぐには、現場の教育やマニュアル整備も重要ですが、
「そもそも間違えにくい形」にしておくことが、もっとも確実な対策です。
つまり、設計段階から組立のしやすさを考えることで、
- 作業効率の向上
- ミスによるやり直しの防止
- 製品の安定品質の確保
といった成果につながります。
左右対称は、設計者から現場への“やさしさ”
| ポイント | メリット |
|---|---|
| 向きを気にせず組み付けできる | 作業がスムーズ・早い |
| 組立ミスが起きにくい | 品質トラブルを防止 |
| 教育コストが減る | 誰でも正しく扱える設計 |
左右対称の設計は、ただの見た目の美しさではありません。
それは組立の現場で安心して使えるようにするための“仕掛け”なのです。
初心者の方も、部品設計をする際は「これ、逆向きに取り付けたらどうなるかな？」と一度想像してみるのがオススメです。
その気配りが、トラブルのないスマートな機械を作る第一歩になります！
部品の共通化＝コストダウンにつながる
左右対称設計がもたらす、設計・製造・保守のメリットとは？
製造現場では、「コストダウン」と「作りやすさ」は常に意識される重要なテーマです。
そんな中で大きな効果を発揮するのが、左右対称な部品設計です。
単に形が左右で揃っているだけに見えるかもしれませんが、実はそこに設計の工夫による大きなコスト削減効果が隠れています。
「なぜ左右対称な部品がコストダウンにつながるのか？」を初心者にもわかりやすく解説します。

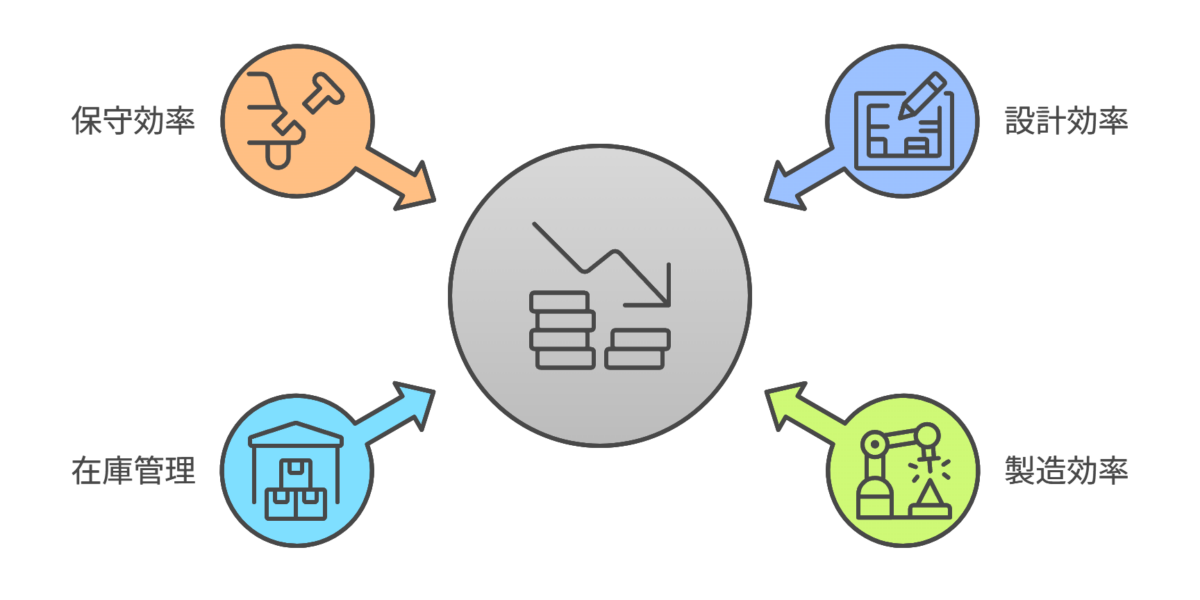

左右別々より、共通化すれば「1種類で済む」
たとえば、ある装置の「右用ブラケット」と「左用ブラケット」がそれぞれ専用設計だったとします。
この場合、
- 設計図が2種類必要
- 部品も2種類製作
- 在庫も2種類管理
- 保守用の部品も2種類用意
となり、設計・製造・管理すべてに倍の手間とコストがかかります。
しかし、左右対称な形にしておけば、
- 1種類の図面・型でOK
- 製作・在庫・保守が簡単
- まとめて製造で単価も安くなる
というように、大きな効率化が図れるのです。
型や金型も共通化しやすい
左右共通の部品は、金型や加工治具も1つで済むため、初期投資も抑えられます。
- 右用・左用で別々の型を作る必要がない
- 左右共通なら1つの金型で量産可能
- 金型メンテナンスの手間も減る
こうした“型”の共通化は、特に大量生産品では製造コストの差として大きく効いてきます。
加工がしやすい＝形がシンプル
左右対称にすると、部品の形状自体がシンプルになりやすくなります。
- 加工機やロボットが同じ動作の繰り返しで済む
- 左右の加工内容がミラー対称なのでプログラムも簡単
- 複雑な形状を避けられるので加工精度が安定
結果として、加工時間が短くなり、加工コストも削減できます。
保守パーツの流通もラクになる
製品が世の中に出たあとも、メンテナンスや部品交換のために「保守パーツ」が必要になります。
左右共通の部品であれば
- 管理すべきパーツが少なくなる
- どちら用か気にせず使える
- 現場の対応スピードが上がる
つまり、設計者が共通化を考えることは、製造や保守の現場にとって大きな助けになるのです。
左右対称は「コストダウンと効率化」のカギ！
| メリット | 内容 |
|---|---|
| 設計がラク | 片方の設計をミラー反転で使える |
| 製造がラク | 加工プログラム・金型を共通化 |
| 在庫管理がラク | 部品点数を減らして一元管理 |
| 保守がラク | 交換パーツが左右どちらでも使える |
左右対称にする＝ただ形を揃えるだけではありません。
それは、製品全体の“コスト・時間・信頼性”に直結する設計の工夫なのです。
これから部品を設計するあなたも、
「これ、左右共通にできないかな？」と一度立ち止まって考えてみてください。
そのひと工夫が、大きな成果につながるかもしれません！
見た目がキレイ＝信頼感・安心感につながる
左右対称の設計がもたらす“美しさ”と“安心感”の意外な効果とは？
機械設計と聞くと、どうしても「機能性」や「強度」が重視されがちです。
もちろんそれらはとても大切なポイントですが、“見た目の美しさ”も実は設計上の重要な要素なのです。
特に、「左右対称な形」は“整っている”“安定している”という印象を与え、使う人や見る人に安心感や信頼感を生み出します。
この記事では、「なぜ左右対称な形が信頼感につながるのか？」を、初心者にもわかりやすくご紹介します。

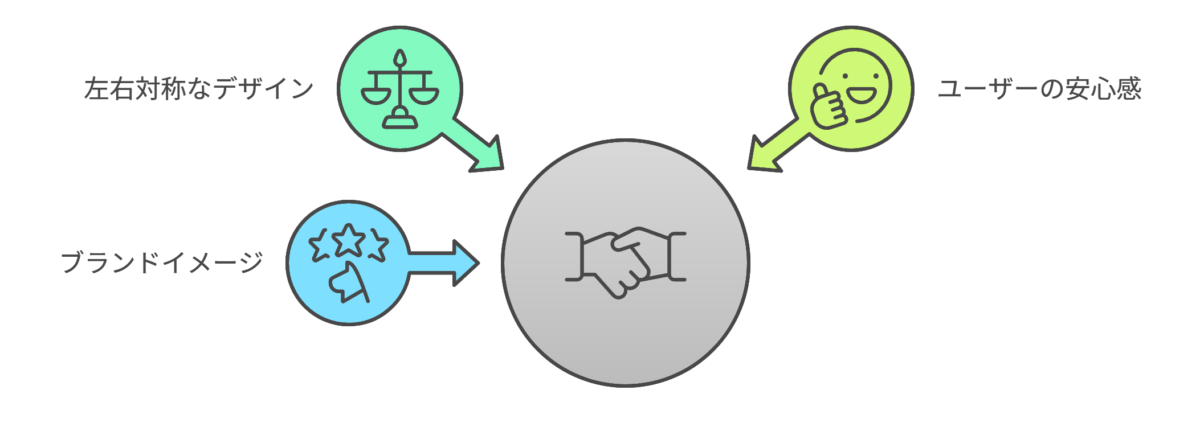

左右対称＝「きちんと作られている」印象を与える
人は本能的に、「バランスの取れた形＝整っている、美しい」と感じます。
左右対称な部品や製品は、見た瞬間に次のような印象を与えることがあります。
- この製品は、丁寧に設計されているな
- 形が整っていて品質が良さそう
- 動作もきっと安定していそう
つまり、機能や内部構造がわからなくても「良いモノっぽい」と感じさせることができるのです。
これは、製品の第一印象としてとても大きな意味を持ちます。
使う人に安心感を与える
製品を使う現場では、安心感や信頼感はとても大切です。
- 左右非対称な製品 → 「なんか歪んでる？大丈夫？」と不安になることも
- 左右対称な製品 → 「整ってる＝しっかり作られてそう」と感じる
たとえば、カバーや操作パネルなど、ユーザーが直接目にする部分こそ、左右対称な形が好まれる傾向にあります。
見た目が整っていると、「この製品は安心して使える」という心理的な効果が働くのです。
ブランド価値や印象アップにも効果あり
見た目の整った製品は、ブランドイメージの向上にもつながります。
- 「このメーカーの製品はデザインもきれい」
- 「細部まで考えられてるな」
- 「現場に置いても映える」
機械製品であっても、見た目の良さは営業・販売の現場でも大きな武器になります。
実際、設計の初期段階から「見た目も含めてバランスを取る設計」が求められる場面は増えています。
見た目も立派な設計要素！
| ポイント | 内容 |
|---|---|
| 左右対称は美しい | 見た目で“整っている”と感じやすい |
| 信頼感・安心感 | 見る人・使う人に安心感を与える |
| ブランド力にも貢献 | 製品の印象・価値向上につながる |
「左右対称＝見た目がきれい」は、感覚的な話のようで、実はとても論理的な“設計の武器”でもあります。
あなたがこれから設計する部品や装置も、機能や強度だけでなく、「見た目の整い」も意識してみると、使う人にもっと伝わる設計になるかもしれません。
見た目の工夫が、安心・信頼・ブランドの力になる。
それもまた、良い設計のひとつのカタチです。
左右対称は、設計上の“おいしい選択肢”
左右対称な部品は、ただの見た目の問題ではなく、設計・製造・使用すべてにおいて合理的なメリットを持っています。
| 理由 | メリット |
|---|---|
| 応力バランス | 壊れにくく、寿命が長くなる |
| 組立性向上 | 向き間違いがなく、ミスを減らせる |
| 共通化・在庫削減 | コストダウンと効率化 |
| 美しさと安心感 | 見た目も信頼性の一部 |
もちろん、用途によってはあえて非対称にする設計もありますが、左右対称は設計の基本として覚えておくとよいでしょう。
