なぜ人体構造を考慮する必要があるのか？
機械設計では、単に機械が「動く」「機能する」だけでなく、
それを操作する“人間”との調和が非常に重要です。
人が操作する設備において、
人体構造（身体の動きや大きさ）に適した設計を行わないと、
次のような問題が起きやすくなります。
▶ 操作しにくく、ミスやケガが発生する
▶ 作業姿勢が悪くなり、疲労や腰痛の原因になる
▶ 無理な動作を強いられ、作業効率が落ちる
これらを防ぐために必要なのが
「人間工学（エルゴノミクス）に基づく設計」です。
人間工学とは？｜設備と人体構造の橋渡し
人間工学（Ergonomics）とは、「人の体の動き、感覚、限界」を前提にして、
人が使いやすい製品・設備を設計する学問です。
例えばこんな視点があります
| 視点 | 内容 |
|---|---|
| 身体寸法 | 手の届く範囲、高さ、視野などを考慮 |
| 動作特性 | 腕や足の動き方・スピード・力の入れやすさ |
| 認知特性 | 表示の見やすさ、音・光の伝わりやすさ |
| 疲労・安全 | 長時間の作業でも疲れにくい、危険が少ない設計 |

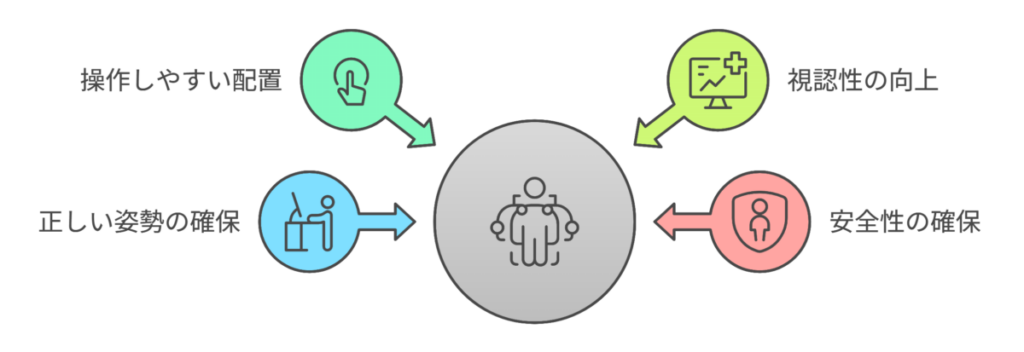

機械設計における人体構造を考慮した設計のポイント
初心者の方でも実践しやすい人間工学的設計のポイントを、
設備の「操作」「視認」「姿勢」「安全」の4つの視点から紹介します。
操作しやすい配置設計
誤操作や無理な姿勢での作業を防げます。
視認性を高める工夫
見やすさは、ミスの低減と判断の迅速化につながります。
正しい作業姿勢を確保する
長時間の作業でも疲れにくく、作業効率が向上します。
安全性の確保
身体的な危険から作業者を守るのは設計者の義務です。
産業用設備のスイッチボタンはどの高さが最適？押しやすさを左右する設計の基本
「ボタンの高さ」で作業効率と安全性が変わる！
産業機械や制御盤などに取り付けられるスイッチボタンの高さは、
見落とされがちですが、作業効率・安全性・疲労軽減に直結する重要な設計要素です。
「使いやすい」と感じるスイッチの多くは、
人の身体構造（身長・腕の長さ・姿勢）に適した位置にあります。
逆に、不自然な姿勢を強いられるボタン配置は、
誤操作や作業ミス、体への負担につながります。
スイッチボタンの最適な高さは「操作対象者の肘の高さ-10ｃｍ程度」
スイッチの高さを決める基本は、
作業者の“肘の高さ-10ｃｍ”に近い位置（床上 約80-100cm）に設置することです。
なぜ「肘より少し低い高さ」が最適なのか？
肘より高いと腕が上がり「疲れる」
肘より高い位置にスイッチがあると、腕を持ち上げる必要があります。
この姿勢は肩や首に負担がかかりやすく、
長時間の作業や繰り返し操作では疲労が蓄積しやすくなります。
肘と同じ高さでも「腕が浮く」ことで疲れる
肩から腕にかけて力が入り続けるため、やはり疲労しやすくなります。
肘と同じ高さにある場合でも、ボタンを押すには手を前に出し、腕を保持する筋力が必要です。
人間工学で推奨されるのは「腕が自然に下がった状態」
結果として、正確な操作・素早い反応・長時間でも疲れにくいという理想的な作業環境が生まれます。
人が自然にリラックスして立った状態では、
肘は体側にあり、腕はわずかに前に出る形になります。
この状態でスイッチに手を伸ばすと、
肘より10cmほど低い高さにあるのが最も無理のない、自然な腕の角度になります。

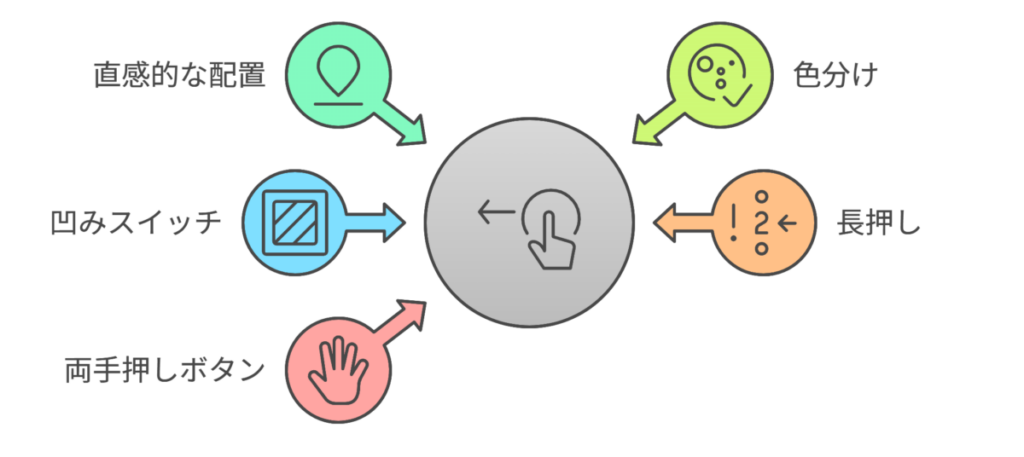

起動スイッチは「わかりやすく」そして「誤操作を防ぐ」設計が必須！
機械設計において、起動スイッチの配置や形状は、
安全性と作業効率の両立に直結する重要な要素です。
特に産業用機械では
「誤って押してしまった」
「どれが起動かわからない」
といった事態が事故の引き金になることもあります。
スイッチは“直感的”にわかる配置・色にする
| スイッチの色 | 意味 | 使用例 |
|---|---|---|
| 緑 | 起動・スタート | ONボタンなど |
| 赤 | 停止・緊急 | 非常停止ボタン |
| 黄 | 注意・一時停止など | モード切替など |
操作パネルに文字やアイコン（▶️スタート、⏹️ストップ）を併記すると、
さらに視覚的にわかりやすくなります。
「うっかり触れた」で動かないようにする
凹みスイッチ・カバー付きスイッチ
スイッチが外に出ておらず、触れただけでは反応しない構造。
透明カバーなどで意図的に操作しないと押せないようにすることも。
長押し動作
ボタンを「長く押す」といった、
ワンクッション動作を加えることで誤操作を防ぎます。
両手押しボタンで安全を守る（両手操作式）
なぜ「両手押し」なのか？
危険な可動部のある装置では、
作業者の手が装置内にある状態での起動を防ぐ必要があります。
両手で同時に押さないと起動しないボタンを導入することで、
両手が確実に機械外にある状態でしか作動しない設計が可能になります。
両手押しのメリット
実際の設計で気をつけること
| 配慮ポイント | 解説 |
|---|---|
| スイッチの位置 | 肘より10cm低めが理想（疲れにくく自然） |
| スイッチの大きさ | 手袋をしていても押しやすいサイズに |
| スイッチのレイアウト | 操作パネルの流れを邪魔しない自然な配置 |
| 安全機構 | 非常停止ボタン、ガード、インターロックとの併用も検討 |
起動スイッチの設計は「使いやすさ＋安全性」が命！
起動スイッチは、誰が見ても分かるデザイン・誤って押されない構造にすることが重要。
事故リスクが高い機械では、
両手押しスイッチを導入することで安全性を格段に向上させられます。
操作しやすく、でも簡単には動かない。
それが、プロの機械設計者に求められる「安全設計の基本」です。
設備設計で人間工学を活かすメリット
✅ 作業者の負担軽減と疲労低減
✅ 作業効率・品質の向上
✅ 安全性の向上による労災リスク低減
✅ 新人教育のしやすさ・習得性の向上
まとめ｜設備設計は「人」ありき。快適さが成果を変える
機械設備の設計において、「人体構造」を無視した設計は
作業性の悪化、安全性の低下、トラブルの原因になります。
初心者でも今日から意識できるのは、
▶ 高さ・距離・角度といった基本的な身体寸法
▶ 操作のしやすさと視認性
▶ 疲れない姿勢、安全な構造
この3点です。
機械設計とは、「人が快適に使える構造」を生み出すこと。
人にやさしい設備は、結果的に生産性と品質を引き上げます。
これから機械設計を学ぶ方も、
まずは「人間の体のことを知る」ことから始めてみましょう！
