寸法補助記号「φ」について【側面図を省略できる理由】

機械図面においては、必要最小限の図で正確な形状や寸法を伝えることが大切です。その中でも、寸法補助記号「φ（ファイ）」はとても重要な役割を果たします。
今回は、「φ記号を使えば、側面図を省略できるケースがある」というポイントについて解説します。

φ記号の意味とは？

「φ（ファイ）」は、円や円筒の直径を示す記号です。たとえば、正面図に「φ20」と記載されていれば、直径20mmの丸い形状（円または円柱）を意味します。

図面では、通常「正面図」「側面図」「上面図」など複数の視点から描かれますが、φ記号がある場合、以下のように側面図を省略できることがあります。

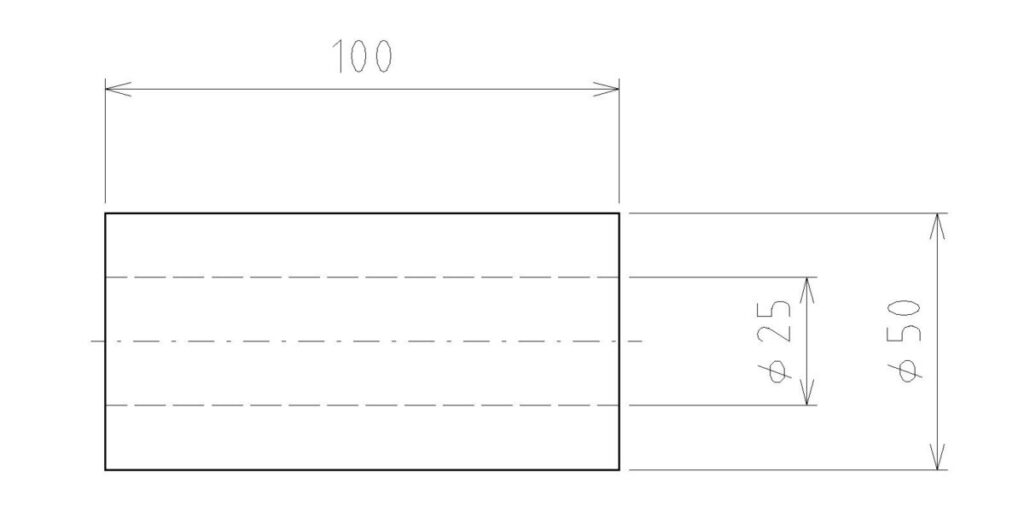

🔍 例）　軸部品（円柱形状）

この場合、あえて側面図を描かなくても、設計者や加工者にとって十分理解できる情報が得られるため、側面図は省略可能です。

▶ 図面がスッキリする
→ 不要な図を省略することで見やすくなります。

▶ 作図時間の短縮
→ 必要最小限の情報で済むため、作成も効率的になります。

▶ 情報の重複を避けられる
→ 同じ情報を複数の視点で繰り返す必要がなくなります。

ただし、以下のような場合には側面図が必要です。

「φ記号で軸形状が明確にわかる場合は、側面図を省略できる」という考え方は、図面を効率よく作成・読み取るうえで重要なポイントです。
