機械設計において、
カム機構は精密な動作制御 を実現する重要な要素です。
従来から用いられている 機械カム に加え、
近年では 電子カム の活用が増えています。
それぞれの特徴と使い分けについて解説します。
機械カムと電子カムの基本
機械カムとは？
カムとフォロワー（従動部品）を用いて、
回転運動を直線運動や揺動運動に変換する機構 です。
カムの形状によって、フォロワーの動きを精密に制御 できます。
機械カムの主な種類
機械カムの特徴
✅ 高速・高剛性の機械動作が可能
✅ 一度設計すれば、精密な動作を繰り返せる
✅ 動作精度が高く、剛性が必要な場面に適している
🚫 カム形状の変更が難しく、設計変更にはコストがかかる
🚫 長期間の使用で摩耗が発生し、精度が低下する
電子カムとは？
サーボモーターと制御ソフトウェアを用いて、
カムの動作を電子的に実現 する方式です。
PLC（プログラマブル・ロジック・コントローラ）や
モーションコントローラ を使用し、
プログラムでフォロワーの動きを自由に設定できます。
電子カムの特徴
✅ プログラム変更で容易に動作を変更可能（設計変更が簡単）
✅ 機械摩耗がなく、長期的に高精度を維持
✅ 同期制御が容易 で、多軸制御にも対応
🚫 機械カムより剛性が低く、高荷重には向かない
🚫 サーボモーターや制御機器のコストが高い
機械カムと電子カムの使い分け
| 項目 | 機械カム | 電子カム |
|---|---|---|
| 適用分野 | 高剛性が必要な動作 | 変更が多い動作制御 |
| 動作の柔軟性 | 形状固定で変更不可 | プログラムで容易に変更可能 |
| 剛性・負荷耐性 | 高負荷・高速運動に強い | 軽負荷・中速動作向き |
| 精度維持 | 摩耗による劣化あり | 長期的に精度維持可能 |
| コスト | 低コスト（製造時は高コスト） | 初期導入コストが高い |
高負荷環境では機械カムが最適
機械設計では、カム機構 を用いて複雑な動作を
実現することが多くあります。
近年では、電子カム を用いたシステムも増えていますが、
高負荷がかかる環境では、依然として機械カムが最適 です。
本記事では、機械カムが高負荷に適している理由と、
電子カムとの使い分けについて詳しく解説します。
高負荷環境ではなぜ機械カムが最適なのか？
高負荷とは？
機械設計における高負荷環境 とは、
以下のような条件が当てはまる場合を指します。
- 大きなトルクや力がかかる
- （例：金属プレス機、射出成形機）
- 高速動作が求められる
- （例：包装機、ボトリング機）
- 繰り返し動作が多く、摩耗に強い機構が必要
- （例：自動組立機）
- 衝撃荷重がかかる
- （例：鍛造機、パンチング機）
機械カムが高負荷環境に強い理由
高負荷環境では機械カムが最適
機械カムを選ぶべき場面
電子カムを選ぶべき場面
高負荷環境では、機械カムの剛性の高さと
衝撃荷重への耐性が圧倒的に有利 です。
一方、電子カムはプログラム変更の柔軟性があるため、
負荷が小さく、頻繁に動作を変更するシステムに適しています。
設計の目的に応じて、最適な方式を選択しましょう。
動作の柔軟性では電子カムが優位
機械設計において、カム機構 はさまざまな動作を
制御するために使用されます。
従来の機械カムに加えて、
近年はサーボモーターを活用した電子カム が普及し、
柔軟な制御が可能になりました。
特に、動作の柔軟性を求める場合は電子カムが圧倒的に有利 です。
本項では、機械カムと電子カムの特徴を比較し、
電子カムが柔軟な動作制御に適している理由 について詳しく解説します。
動作の柔軟性において電子カムが優れている理由
プログラム変更だけで動作を調整可能
機械カムでは、動作を変えたい場合、
カムの形状を変更し、再設計・再製作する必要 があります。
これには時間とコストがかかります。
一方、電子カムでは、
ソフトウェア上で数値を変更するだけで動作を変更可能です。
例えば、製品ごとに異なる動作が必要な場合でも、
プログラムの設定を変えるだけで対応できます。
🔍 例）
包装機の動作変更
複雑な動作の制御が容易
機械カムでは、形状に依存するため、動作が単純化されやすい ですが、
電子カムでは細かい動作制御が可能 です。
例えば、以下のような滑らかで複雑な動作 も、
電子カムなら簡単に実現できます。
製造ラインの変更に柔軟に対応できる
製造現場では、製品仕様の変更や、
生産ラインの改良が頻繁に発生 します。
機械カム では、変更のたびにカムの再設計・再製作が必要。
電子カム なら、ソフトウェアの変更だけで済むため、すぐに対応可能。
🔍 例)
自動組立機の仕様変更
機械カムだと大規模な改造が必要 ですが、
電子カムなら設定を変更するだけで即対応可能 です。
保守・調整が容易
機械カムは、摩耗による劣化が避けられず、定期的な交換が必要 ですが、
電子カムはサーボモーターのメンテナンスだけで済みます。
また、調整作業もソフトウェア上で完結するため、
機械を止める時間が短縮 できます。
動作の柔軟性を求めるなら電子カムが最適
電子カムを選ぶべき場面
- 頻繁に動作を変更する必要がある場合
（生産ラインの変更・多品種生産） - 細かい動作調整が必要な場合
（加減速制御・同期動作） - メンテナンスの手間を減らしたい場合
機械カムを選ぶべき場面
- 高負荷環境（強い力・高速動作）が必要な場合
- 単純な繰り返し動作を長期間安定して行いたい場合
機械カムは高負荷に強く、耐久性に優れていますが、
動作の柔軟性という点では電子カムが圧倒的に有利 です。
製品の多様化や製造ラインの柔軟性が求められる現代では、
電子カムのメリットを活かすことで、より効率的な設計が可能になります。
具体的な適用例
機械カムを採用すべき場面
電子カムを採用すべき場面

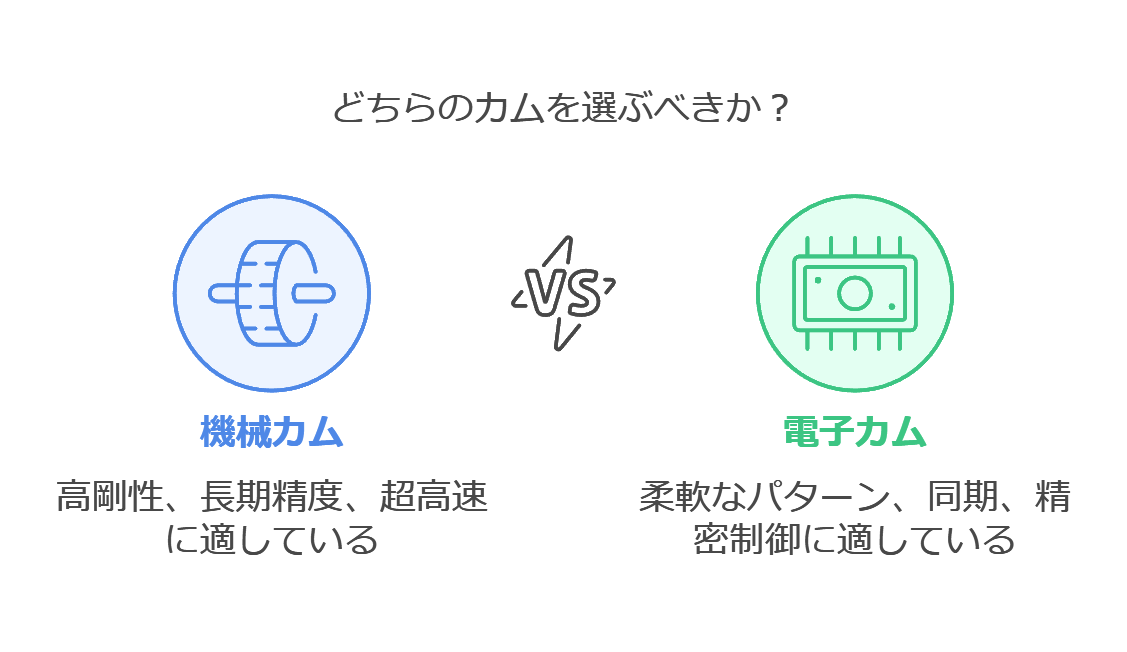

まとめ：どちらを選ぶべきか？
▶ 剛性・耐久性重視 → 機械カム
▶ 柔軟な動作制御・多品種対応 → 電子カム
▶ コスト優先なら機械カム、初期投資をかけられるなら電子カム
機械カムは長年の実績があり、高剛性な機械設計に適しています。
一方、電子カムは近年の技術発展により、
多くの産業で導入が進んでいます。
設計の目的と要求仕様に応じて、最適な方式を選択 しましょう。
