ナットは、ボルトと組み合わせて部品同士を
固定するための重要な機械要素です。
機械設計では、一般的な六角ナットだけでなく、
薄型ナットやフランジナット、ゆるみ止め機能を持つナットなど、
さまざまな種類が使用されています。
しかし、ナットの種類によって形状や機能が異なるため、
使用する場所に合わせて適切に選定することが大切です。
例えば、
- 一般的な機械部品の締結には六角ナット
- 高さに制限がある場所には薄型ナット
- 振動によるゆるみが心配な場所にはゆるみ止めナット
- 頻繁に取り外す場所には蝶ナット
といった使い分けができます。
また、六角ナットには「1種・2種・3種」という分類があり、
厚さや面取りの形状に違いがあります。
この記事では、
代表的なナットの種類と特徴、六角ナットの規格寸法、機械設計での選定ポイントについて
初心者にもわかりやすく解説します。

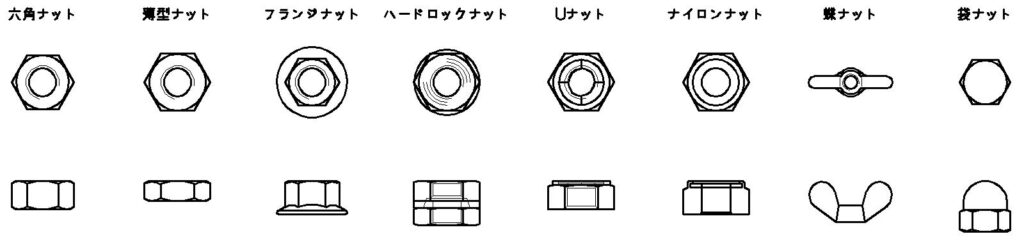

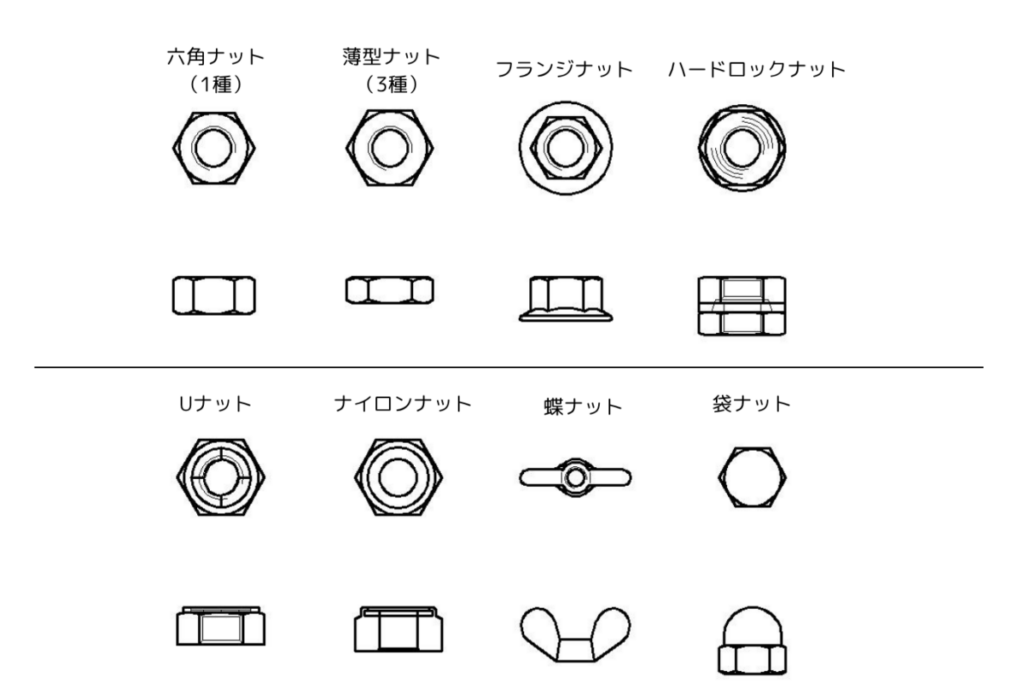

代表的なナットの種類

ナットにはさまざまな種類があり、
形状や機能によって適した用途が異なります。
ここでは、機械設計でよく使用される代表的なナットを紹介します。
六角ナット(1種ナット)

六角ナットの特徴
六角ナットは六角形の外形を持つ最も一般的なナットです。
スパナやレンチなどの工具を使用して締め付けることができ、
幅広い機械設備で使用されています。
主な特徴は以下のとおりです。
一般的な六角ナットには片面取りの1種や両面取りの2種などがあります。
ただし、締結できる強さはナットの形状だけでなく、
ボルトとナットの強度区分やねじのかみ合い状態によっても変わります。
📌 主な用途
- 機械部品の固定
- フレームやブラケットの締結
- 架台や装置の組立
- 一般的なボルト締結部
薄型ナット(3種ナット・コンパクトナット)

薄型ナットの特徴
薄型ナットは一般的な六角ナットよりも高さが低いナットです。
ナットを取り付けるスペースが限られている場合や、
突出量を小さくしたい場合に使用されます。
主な特徴は以下のとおりです。
一方で通常のナットよりもねじ山のかみ合い長さが短いため、
ナットのねじ山が損傷するリスクや許容荷重に注意が必要です。
特に大きな締結力が必要な場所では、
薄型ナットを単独で使用してよいか確認しましょう。
📌 主な用途
- 取付高さに制限がある場所
- コンパクトな機械部品
- ダブルナットによるゆるみ対策
ダブルナットで使用する場合の注意点
一般的な1種と3種を組み合わせるダブルナットでは、
薄い3種ナットを下側、厚い1種ナットを上側に配置します。
ただし、2個のナットを重ねるだけでは十分なゆるみ止め効果が得られません。
上側と下側のナットに適切なロッキング力を発生させる締付手順が重要です。
フランジナット

フランジナットの特徴
フランジナットは、ナットの座面に円盤状のフランジが付いたナットです。
フランジによって接触面積が広くなり、
締付荷重を受ける部分の面圧を低減できます。
主な特徴は以下のとおりです。
また、フランジナットには、
座面にギザギザのある「セレーション付き」と、
ギザギザのない「セレーションなし」があります。
セレーション付きは、座面の凹凸を相手部材に食い込ませることで、
ナットの戻り回転を抑える効果があります。
ただし、相手部材に傷が付く場合があるため、
使用場所には注意が必要です。
フランジが付いているだけで、
必ずゆるみ止め効果が得られるわけではありません。
📌 主な用途
- 座面の面圧を抑えたい場所
- 座金を省略して組立性を向上させたい場所
- 部品点数を減らしたい機械設備
ハードロックナット

ハードロックナットの特徴
ハードロックナットは、独自のくさび機構によって
ゆるみを防止するナットです。
通常の六角ナットとは異なり、
次の2つのナットを組み合わせて使用します。
- 凸ナット
- 偏心加工された部分を持つナット
- 凹ナット
- 凸ナットと組み合わせてロックするナット
凸ナットを締め付けた後、凹ナットを組み合わせることで、
くさび作用による強いロック効果が発生します。
主な特徴は以下のとおりです。
ただし、一般的な六角ナットよりも部品点数が多く、取付高さやコストにも注意が必要です。
📌 主な用途
- 振動の大きい産業機械
- 輸送機器や設備の重要な締結部
- ゆるみによる不具合を抑えたい場所
Uナット

Uナットの特徴
Uナットは、金属製のフリクションリングを
組み込んだゆるみ止めナットです。
ボルトをねじ込むと、リングがボルトのねじ山を押さえ、
摩擦によってナットの回転を抑制します。
主な特徴は以下のとおりです。
ナットの座面が相手部材に接触していない状態でも、
フリクションリングによる回転抵抗が発生する点も特徴です。
ただし、再使用を繰り返すとロック性能が変化する可能性があるため、
メーカーの使用条件を確認しましょう。
📌 主な用途
- 振動が発生する機械設備
- ゆるみや脱落を防止したい場所
- 金属製のゆるみ止めナットが必要な場所
ナイロンナット

ナイロンナットの特徴
ナイロンナットは、ナットの内部に
ナイロン製のリングを組み込んだゆるみ止めナットです。
ボルトをねじ込むとナイロンリングが変形し、
ボルトのねじ山との間に摩擦が発生します。
この摩擦によって、ナットの戻り回転を抑制します。
主な特徴は以下のとおりです。
一方で、ナイロンは温度や経年変化の影響を受ける材料です。
高温環境では使用できない製品もあるため、
使用温度の上限を確認することが重要です。
また、再使用できる製品もありますが、繰り返し使用する場合は、
メーカーが定める再使用条件やロック性能を確認する必要があります。
📌 主な用途
- 一般的な振動対策
- 機械部品のゆるみ止め
- 使用温度が製品仕様内に収まる締結部
蝶ナット

蝶ナットの特徴
蝶ナットは、左右に羽根のような形状が付いており、
手で回せるように設計されたナットです。
工具を使用しなくても締め付けや取り外しができるため、作業性に優れています。
主な特徴は以下のとおりです。
ただし、工具で締め付ける六角ナットと
同じ締結力を得られるとは限りません。
大きな締結力が必要な場所や、
振動によるゆるみが問題となる場所では注意が必要です。
📌 主な用途
- 手動調整部
- 頻繁に取り外すカバー
- 仮固定や治具の固定
- 工具を使用しにくい場所
袋ナット

袋ナットの特徴
袋ナットは、片側がドーム状などで閉じられたナットです。
ボルトの先端を覆うことができ、
外観や安全性を向上させる目的で使用されます。
主な特徴は以下のとおりです。
ただし、袋ナットは内部が閉じているため、
ボルトの長さに注意が必要です。
ボルトの先端が袋ナットの内側に当たると、
十分な締結力を得られない場合があります。
袋ナットを使用する際は、
ボルトの突出長さとナット内部の深さを確認しましょう。
📌 主な用途
- 外観を重視する場所
- 作業者が接触する可能性のある締結部
- ボルト先端を保護したい場所

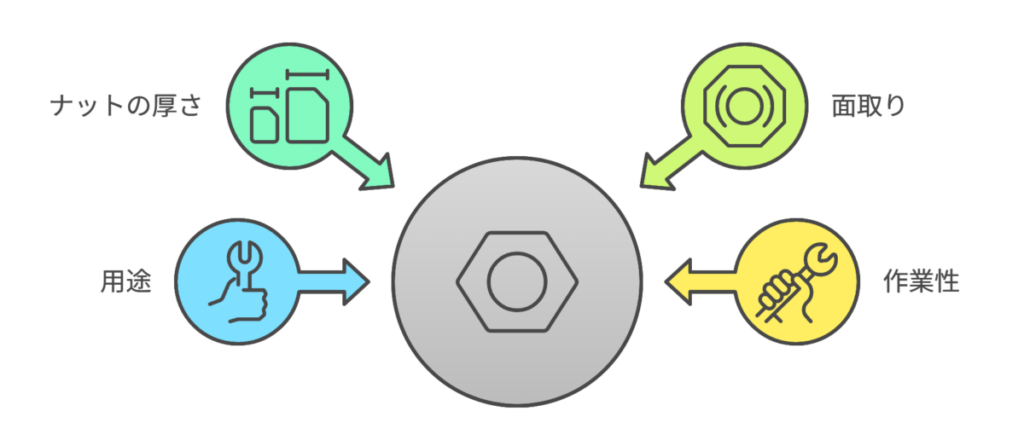

六角ナットの1種・2種・3種の違いと選び方

六角ナットには、従来から国内で広く使用されている「1種・2種・3種」という分類があります。
これらは、JIS B 1181の附属書JAに規定されている形状です。
主な違いは、ナットの厚さと面取りの形状にあります。

各種ナットの特徴
1種(標準タイプ)
1種ナットは、片側に面取りがある一般的な形状の六角ナットです。
- 汎用性が高い
- 幅広い締結用途に使用される
- 片側に面取りがある
一般的な機械部品の締結で使用される代表的なナットです。
2種(両面面取りタイプ)
2種ナットは、両面に面取りがある六角ナットです。
- 両面に面取りがある
- 1種と基本的に同じ厚さ
- 上下の向きを気にせず取り付けやすい
組立時にナットの向きをそろえにくい場所などで使用しやすい形状です。
3種(薄型タイプ)
3種ナットは、1種・2種よりも厚さが薄いナットです。
- 高さ方向のスペースを節約できる
- ダブルナットの下側に使用されることがある
- 通常の六角ナットよりねじのかみ合い長さが短い
なお、規格上はM5以下の3種ナットでは面取りを施さない形状など、
呼び径によって細かな違いがあります。
また、薄型ナットは通常のナットと同じ強度で
使用できるとは限らないため、強度条件の確認が必要です。
JIS本体規格と1種・2種・3種の違い
六角ナットを選定する際に知っておきたいのが、
JIS規格には本体規格と附属書JAがあることです。
| 規格の区分 | 主な特徴 |
|---|---|
| JIS B 1181 本体規格 | ISO規格に対応したスタイル1・スタイル2・低ナットなど |
| JIS B 1181 附属書JA | 従来から国内で使用されている1種・2種・3種・4種など |
JIS B 1181:2014の附属書JAには、
新規設計では使用しないことが望ましい旨が記載されています。
ただし、既存設備や従来から使用されている部品では、
附属書JAのナットが引き続き使用されています。
そのため、機械設計では次の考え方がおすすめです。
- 新規設計: JIS本体規格品を基本に検討する
- 既存設備の交換: 使用中のナットと寸法が一致するか確認する
特に、規格によってナットの対辺幅が異なる場合があるため、
呼び径だけで判断しないようにしましょう。
図面指示のポイント
ナットを図面で指定する際は、次の項目を確認します。
- ナットの種類・形状
- 適用するJIS規格
- ねじの呼び径とピッチ
- 材質・強度区分
- 表面処理
例えば、従来の附属書JAに基づくナットを指定する場合は、
「六角ナット 1種 M8(JIS B 1181 附属書JA)」
のように、形状と適用規格を明確にします。
また、特殊なナットでは、メーカー名や型式を指定した方が確実な場合もあります。
単に「六角ナット M8」と記載するだけでは、規格や形状の解釈が分かれる可能性があります。
選び方の目安
従来の1種・2種・3種を比較すると、次のようになります。
| 種類 | 主な特徴 | 適した用途 |
|---|---|---|
| 1種 | 片面取り・一般的な厚さ | 汎用的な締結 |
| 2種 | 両面取り・一般的な厚さ | 組立性を重視する場所 |
| 3種 | 薄型 | 高さ制限のある場所・ダブルナット |
ただし、これは従来形状の使い分けです。
実際の設計では、JIS本体規格の製品も含めて、
必要な強度や寸法に適したナットを選定しましょう。
六角ナットの代表的な標準寸法について

六角ナットを選定する際は、ねじの呼び径だけでなく、対辺幅や厚さも重要です。
特に機械設計では、
- スパナやソケットレンチのサイズ
- ナットを取り付けるためのスペース
- ナットの高さ
- ねじ部のかみ合い長さ
などを確認する必要があります。
以下に、JIS B 1181 附属書JAに基づく、1種・2種・3種の代表的な寸法をまとめました。
六角ナット1種・2種・3種の寸法表(M3~M24)
JIS B 1181 附属書JAに基づく代表寸法
| 呼び径 | 対辺幅 s(mm) | 厚さ 1種(mm) | 厚さ 2種(mm) | 厚さ 3種(mm) |
|---|---|---|---|---|
| M3 | 5.5 | 2.4 | 2.4 | 1.8 |
| M4 | 7 | 3.2 | 3.2 | 2.4 |
| M5 | 8 | 4.0 | 4.0 | 3.2 |
| M6 | 10 | 5.0 | 5.0 | 3.6 |
| M8 | 13 | 6.5 | 6.5 | 5.0 |
| M10 | 17 | 8.0 | 8.0 | 6.0 |
| M12 | 19 | 10.0 | 10.0 | 7.0 |
| M16 | 24 | 13.0 | 13.0 | 10.0 |
| M20 | 30 | 16.0 | 16.0 | 12.0 |
| M24 | 36 | 19.0 | 19.0 | 14.0 |
※表中の寸法は代表的な基準寸法です。実際の製品には寸法公差があります。
※JIS本体規格の製品とは寸法が異なる場合があります。
ポイント解説
① 対辺幅とは?
対辺幅とは、六角ナットの向かい合う平面間の距離です。
スパナやソケットレンチの呼びサイズに関係する重要な寸法です。
例えば附属書JAのM10六角ナットは対辺幅17mmですが、
JIS本体規格のスタイル1では16mmです。
同じM10でも工具サイズが異なる場合があるため、注意しましょう。
② ナットの厚さとは?
ナットの厚さは、ねじ部のかみ合い長さや取付スペースに関係します。
1種と2種は基本的に同じ厚さですが、3種は薄くなっています。
薄型ナットを使用する際は、必要な締結力に対して
ねじ部の強度が不足しないか確認することが大切です。
③ 規格寸法を確認する重要性
ナットを選定する場合は、単に「M10だからこの寸法」と
判断するのではなく、適用規格を確認しましょう。
特に、JIS本体規格と附属書JAでは、
一部の呼び径で対辺幅が異なります。
既存設備の交換では、元のナットと
同じ規格・寸法であるかを確認することが重要です。
ナットの選定ポイント

ナットは種類が多いため、使用する場所に合わせて適切に選定する必要があります。
機械設計では、次の6つのポイントを確認しましょう。
使用環境
ナットを選定する際は、まず使用環境を確認します。
振動が多い場所
振動が大きい機械設備では、ナットの戻り回転によるゆるみが問題になる場合があります。
そのような場所では、Uナットやハードロックナットなど、
ゆるみ止め機構を持つ製品が選択肢になります。
ただし、ゆるみ止めナットを使用しても、
適切な締結力の確保や締結部全体の設計が不要になるわけではありません。
湿気や腐食が心配な場所
水分や薬品などが付着する環境では、耐食性を考慮します。
ステンレス製のナットや、適切な表面処理を
施した鋼製ナットなどを検討しましょう。
ただし、ステンレスも使用環境によっては腐食するため、
材質の種類や環境条件を確認する必要があります。
締結力とトルク
ナットを選定する際は、必要な締結力を確保できるか確認します。
ここで重要なのが、締付トルクと締結力(軸力)は同じものではないという点です。
締付トルクは、ナットを回すために加える回転力です。
一方、締結力は、ボルトが伸びることによって部品同士を押さえ付ける力です。
同じ締付トルクでも、ねじ面や座面の摩擦状態によって得られる締結力は変化します。
そのため、ナットの形状だけで判断せず、
- ボルトとナットの強度区分
- 必要な締結力
- 締付トルク
- 潤滑状態
- ゆるみ止め機構の有無
などを考慮して選定しましょう。
メンテナンス性
ナットを頻繁に取り外す場所では、作業性も重要です。
例えば、手で簡単に取り外したい場合は蝶ナットが便利です。
一方、一般的な六角ナットは、工具を使用して
安定した締付作業を行いやすいという特徴があります。
また、ゆるみ止めナットには再使用できる製品もありますが、
すべての製品が無制限に再使用できるわけではありません。
繰り返し取り外す場所では、再使用条件も確認することが重要です。
寸法とスペースの制約
ナットを取り付ける場所では、
周囲のスペースを確認する必要があります。
特に重要なのは、以下の項目です。
- ナットの対辺幅
- ナットの厚さ
- 工具を回すためのスペース
- ボルトの突出長さ
例えば、高さ方向に余裕がない場合は薄型ナットが候補になります。
ただし、薄型ナットは通常の六角ナットよりも
ねじ部のかみ合い長さが短いため、強度の確認が必要です。
また、ナットが収まっていても、
工具が入らなければ組立作業ができません。
機械設計では、ナットの取付スペースと
工具の作業スペースをセットで考えることが大切です。
外観や安全性
ナットが装置の外側に露出する場合は、外観や安全性も考慮しましょう。
例えば、袋ナットを使用すると、ボルトの先端を覆うことができます。
作業者が接触する可能性のある場所では、
突出したねじ部への接触リスクを低減する手段になります。
ただし、袋ナットを選定する場合は、
内部の深さとボルトの突出長さの確認が必要です。
材質の適合性
ナットの材質は、組み合わせるボルトや使用環境に合わせて選定する必要があります。
代表的な材質には、以下があります。
- 炭素鋼
- 合金鋼
- ステンレス鋼
- 黄銅
- アルミニウム合金
材質を選ぶ際は、強度だけでなく、
耐食性や温度条件も確認しましょう。
また、異なる金属を組み合わせる場合は、
異種金属接触腐食に注意が必要です。
一方、ステンレス製のボルトとナットを組み合わせる場合は、
締付時の焼付き(かじり)にも注意しましょう。
材質の組み合わせは、強度・耐食性・組立性を考慮して決定することが重要です。
ナットの種類別・おすすめ用途一覧表
最後に、代表的なナットの選び方を一覧表にまとめます。
| ナットの種類 | 主な特徴 | おすすめの用途 |
|---|---|---|
| 六角ナット | 汎用性が高い | 一般的な機械部品の締結 |
| 薄型ナット | 高さが低い | スペースに制限がある場所 |
| フランジナット | 座面が広い | 座面面圧の低減・組立性向上 |
| ハードロックナット | くさび機構によるゆるみ止め | 振動対策が重要な場所 |
| Uナット | 金属リングによるゆるみ止め | 振動や脱落への対策 |
| ナイロンナット | ナイロンリングによるゆるみ止め | 使用温度条件が合う振動環境 |
| 蝶ナット | 工具なしで着脱できる | 頻繁に取り外す場所 |
| 袋ナット | ボルト先端を覆う | 外観・安全性を重視する場所 |
ナットは、種類によってメリットと注意点が異なります。
必要な機能だけでなく、強度や作業性、コストとのバランスを考えて選定しましょう。
まとめ

ナットは、ボルトと組み合わせて部品同士を固定するために欠かせない機械要素です。
一般的な六角ナットだけでなく、薄型ナットやフランジナット、
ゆるみ止め機構を持つナットなど、さまざまな種類があります。
ナットを選定する際に重要なのは、
使用する場所と必要な機能を明確にすることです。
特に、次のポイントを意識しましょう。
また、六角ナットにはJIS本体規格と従来の附属書JAがあり、
同じ呼び径でも寸法が異なる場合があります。
ナットは小さな部品ですが、選定を誤るとゆるみや締結不良につながる可能性があります。
機械設計では、ナットの種類や特徴を理解し、
必要な締結力・使用環境・メンテナンス性を考慮して適切な製品を選定することが大切です。
