アタッチメント付きチェーンは、物の搬送や特定の動作をさせる機械構造において、標準的なローラーチェーンにアタッチメント（取り付け具）が装備されたタイプのチェーンです。物を押したり、引っ掛けたりする用途に利用され、チェーンの動力伝達機能に加え、搬送や位置決めなどの役割も果たします。適切に選定するためには、いくつかの重要なポイントがあります。
使用目的と搬送物
アタッチメント付きチェーンは搬送する物や機械動作に応じて選定されるため、まずは使用目的を明確にする必要があります。荷物の重量、サイズ、形状、搬送距離、速度、環境条件（温度、湿度、腐食性など）を把握することが重要です。搬送物が重くなればなるほど強度の高いチェーンが求められ、環境条件によっては耐食性の高いチェーンや表面処理を施したものを選ぶ必要があります。
アタッチメントの種類
アタッチメントには多くの種類がありますが、以下のような主なタイプがあります。

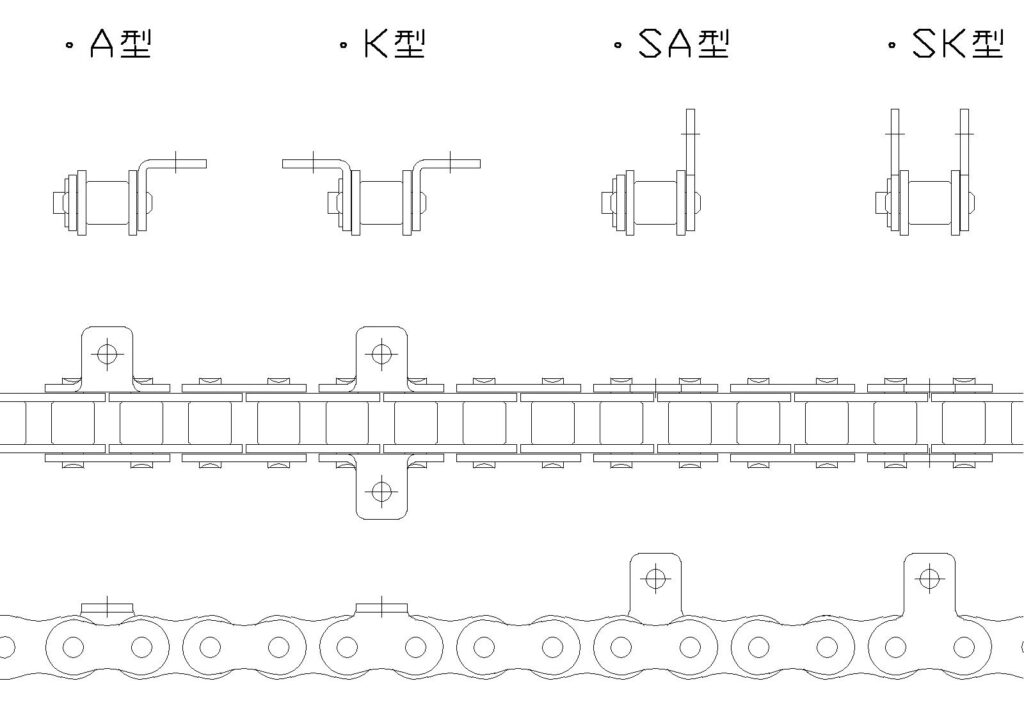

A型アタッチメント
1プレートだけにアタッチメントを付けたシンプルなもの。軽量な搬送物に使用されます。
K型アタッチメント
チェーンの両側に取り付けるアタッチメントで、物を持ち上げたり、固定したりするのに利用されます。
SA型アタッチメント
片側にのみ取り付けるタイプで、搬送面に対して垂直にアタッチメントがついているタイプです。
SK型アタッチメント
SA型タイプの両側に取り付けるタイプです。挟み込むように部品をつけれるので比較的強度が強くなります。
内リンクと外リンクで幅が異なるので注意が必要です。
チェーンサイズとピッチ
チェーンのサイズやピッチは、搬送物の重さや使用条件に応じて選定されます。通常、強度が必要な場合は大きなピッチや太いローラー径のチェーンが選ばれます。アタッチメント付きチェーンでは、チェーン本体の強度がアタッチメントの性能に直結するため、適切なサイズ選定が重要です。
材質と表面処理
使用環境によってチェーンの材質や表面処理を選びます。例えば、湿度が高い場所や腐食性のある環境では、耐食性の高いステンレス製や亜鉛メッキ、ニッケルメッキ処理を施したチェーンが必要です。また、高温や低温環境下では、材料の膨張や収縮に対応できるチェーン材質を選定することが求められます。
潤滑とメンテナンス
アタッチメント付きチェーンも通常のチェーンと同様に、定期的な潤滑が必要です。適切な潤滑が行われていないと、アタッチメント部で摩耗が生じやすくなり、チェーンの寿命が短くなる可能性があります。特にアタッチメント部の摺動が多い場合や搬送負荷がかかる場合の潤滑はメンテナンスの重要な要素です。
耐摩耗性と耐久性
搬送中に大きな摩耗や衝撃を受ける箇所では、耐摩耗性の高い材質や表面処理を施したチェーンが推奨されます。例えば、搬送物が硬く、接触する頻度が高い場合や、動作中に衝撃が加わる場面では、特に耐久性が求められます。アタッチメント自体の素材や形状も重要です。
アタッチメント付きチェーンと搬送コンベア
搬送コンベアは、工場や倉庫での物品搬送に欠かせない設備であり、その中核を成すのがチェーン機構です。特にアタッチメント付きチェーンは、汎用性と効率性を兼ね備えた部品として幅広く利用されています。本項では、アタッチメント付きチェーンと搬送コンベアの特徴、利点、設計のポイントについて詳しく解説します。
アタッチメント付きチェーンとは？
アタッチメント付きチェーンとは、通常のローラーチェーンにアタッチメントと呼ばれる特定の部品を取り付けたものです。アタッチメントは、物品を固定したり、特殊な動作を実現したりするために設計されています。
主な特徴
- カスタマイズ性
- アタッチメントの種類や形状を変更することで、様々な用途に対応可能。
- 搬送の効率化
- 一度の動作で複数の作業（搬送、方向転換、持ち上げなど）を行える。
- 耐久性
- 通常のチェーンと同様に、長時間の使用に耐えうる頑丈な構造。
一般的な用途
- 生産ラインでの製品搬送。
- 部品の組み立てや加工工程での搬送。
- 簡易リフトやスライダー機構としての活用。
搬送コンベアにおける役割
搬送コンベアは、物品や素材を効率的に移動させるためのシステムであり、アタッチメント付きチェーンはその主要部品として使用されます。
搬送コンベアの種類
- 直線型コンベア
- 単純な直線上の搬送に使用。
- 曲線型コンベア
- 方向を変える必要がある場合に使用。
- 傾斜コンベア
- 上下に物品を移動させるための装置。
- 複合型コンベア
- 複数の動作を組み合わせたシステム。
アタッチメント付きチェーンの利点
多用途性
アタッチメントの取り付けにより、搬送対象物の形状やサイズに合わせて設計が可能です。これにより、標準的な搬送装置では対応できない製品にも適用できます。
高い位置決め精度
アタッチメントを利用することで、搬送物を正確な位置に固定・保持でき、加工工程や検査工程での精度が向上します。
メンテナンス性
アタッチメント付きチェーンは通常のローラーチェーンと同様の方法でメンテナンスが行えるため、特別な知識や工具を必要としません。
設計のポイント
チェーンの選定
- チェーンのサイズや強度は、搬送する物品の重量や搬送速度に応じて選定する必要があります。
- 過負荷がかかると、チェーンが破損する可能性があるため、十分な安全率を考慮しましょう。
アタッチメントの選定
以下の点を考慮してアタッチメントを選定します：
- 搬送物の形状やサイズ。
- 動作の種類（直進、回転、持ち上げなど）。
- 必要な固定力や摩擦特性。
スプロケットとの適合性
- チェーンとスプロケットの互換性は、スムーズな動作に不可欠です。
- スプロケットの歯数や形状をチェーンに合わせて選ぶことで、動作時の振動や騒音を最小限に抑えます。
環境条件への対応
使用環境に応じて、材料や潤滑剤を選ぶ必要があります。
- 高湿度環境: ステンレス製のチェーンやアタッチメントを使用。
- 高温・低温環境: 特殊コーティングや耐熱材料を選定。
アタッチメント付きチェーンの活用事例
食品加工ライン
食品トレーを正確な位置に搬送するために、特殊形状のアタッチメントが取り付けられたチェーンが使用されます。
自動車部品製造
小型部品を確実に固定し、加工位置へ搬送する工程で活躍します。
梱包機械
製品を一定間隔で搬送し、梱包作業を効率化します。
アタッチメント付きチェーンは、搬送コンベアにおける重要な構成要素であり、効率的かつ正確な搬送を実現します。その設計には、チェーンのサイズやアタッチメントの形状、スプロケットとの適合性、環境条件といった多くの要素を考慮する必要があります。
効率的な搬送システムを設計するためには、アタッチメント付きチェーンの特性を正確に理解し、用途に応じた最適な選定を行うことが求められます。この記事が、設計や選定の一助となれば幸いです。
まとめ
アタッチメント付きチェーンは、搬送用途や機械の作動に大きく寄与する要素であり、その選定には、搬送物の重量や形状、環境条件、メンテナンス性など、多角的な観点から検討する必要があります。正しく選定することで、機械の効率を最大化し、トラブルを最小限に抑えることが可能です。
