機械図面においては、
必要最小限の図で正確な形状や寸法を伝えることが大切です。
その中でも、寸法補助記号「φ（ファイ）」は
とても重要な役割を果たします。
今回は、「φ記号を使えば、側面図を省略できるケースがある」
というポイントについて解説します。
φ記号の意味とは？
「φ（ファイ）」は、円や円筒の直径を示す記号です。
たとえば、正面図に「φ20」と記載されていれば、
直径20mmの丸い形状（円または円柱）を意味します。
正面図のφ記号で軸形状が明確に
機械図面においては、
必要最小限の図で正確な形状や寸法を伝えることが大切です。
その中でも、寸法補助記号「φ（ファイ）」はとても重要な役割を果たします。
今回は、
「φ記号を使えば、側面図を省略できるケースがある」
というポイントについて解説します。
正面図だけで形状がわかるケース
図面では、通常「正面図」「側面図」「上面図」など複数の視点から描かれますが、
φ記号がある場合、以下のように側面図を省略できることがあります。

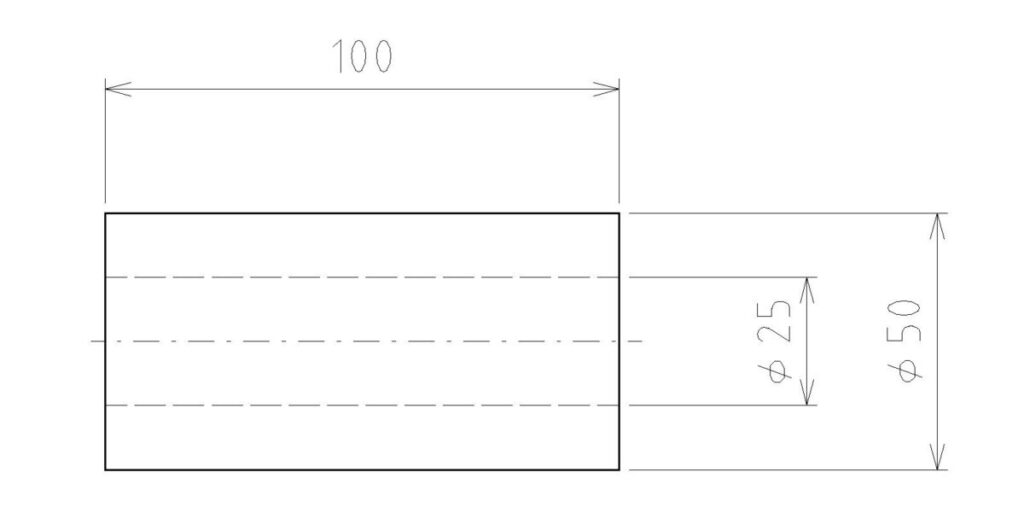

🔍 例）
軸部品（円柱形状）
- 正面図に「φ50 × 100」と書かれている
→ 直径50mm、長さ100mmの円柱形状（軸）を意味する - 真ん中にφ25の穴が書かれている
- 直径が明記されており、かつ円柱形状であることが明確
この場合、あえて側面図を描かなくても、
設計者や加工者にとって十分理解できる情報が得られるため、
側面図は省略可能です。
φ（直径記号）を活用して側面図を省略するメリットを解説！
機械図面では “φ（ファイ）＝直径記号” を非常によく使います。
特に丸穴や円柱、ボス形状など、
回転対称の形状では「φ」を使うことで形状を正確に伝えられます。
そしてこの“φの表現力”のおかげで、
実は 側面図（横方向の補助図）を省略できるケースが多くなる のです。
本項では、側面図を省略するメリットと、
図面を効率化するポイントをわかりやすく紹介します。
【メリット①】図面がスッキリする（視認性が大幅に向上）
円形や穴など 回転対称の形状 を持つ部分は、
「φ○○」と書くだけで寸法情報を完全に伝えられます。
この場合、側面図を描いても 同じ情報を重複して表現するだけ になります。
側面図を省略すると…
つまり、図面が 圧倒的に読みやすくなる のです。
【メリット②】作図時間が短縮される
側面図は、作るのに時間がかかります。
といった手間が増えるからです。
しかし、φを使えば
といった表記だけで形状が明確になるため、
図面作成時間を 大幅に削減 できます。
設計者にとって「図面が早く仕上がる」のは非常に大きなメリットです。
【メリット③】情報の重複を避けられる
側面図を残すと、同じ形状を複数の図に描くことになります。
その結果、
などの問題が起こりやすくなります。
φを使って形状を表し、側面図を省略することで、
と、管理性と品質が向上する のが最大のポイントです。
φを活用すれば図面はもっとシンプルで伝わりやすくなる
φ（直径記号）は、「円形」「回転対称形状」を正確に表現できる強力な記号です。
これを適切に使うことで、側面図を省略でき、図面の品質と効率が大幅に向上します。
側面図を省略するメリット
「必要な情報はしっかり、不要な図は描かない」
これだけで図面の質は大きく向上します。
描くべきかは図面の品質に大きく関わります。
迷ったら、必要な情報が漏れていないかを必ずチェックしましょう。
側面図が必要になるケースは？
ただし、以下のような場合には側面図が必要です。
| 項目 | コンテンツ |
|---|---|
| φ記号の意味 | 円・円筒の「直径」を表す記号 |
| 省略できる条件 | φ記号だけで軸形状が完全に把握できるとき |
| 省略のメリット | 図面が簡潔に、作図効率もアップ |
| 省略できない場合 | 段付き、溝、特殊な切欠きがある場合など |
「φ記号で軸形状が明確にわかる場合は、側面図を省略できる」という考え方は、
図面を効率よく作成・読み取るうえで重要なポイントです。
必要な情報を過不足なく伝えることが、良い図面の基本です。
