機械の中で欠かせない「ギア（歯車）」。
見た目はシンプルな円盤に歯がついただけの部品ですが、その歯の形には厳密なルールがあります。
では、なぜギアの歯の形は決まっているのでしょうか？
歯の形が決まっている＝効率的に力を伝えるため
ギアの目的は、回転の力（トルク）をもう一つのギアへスムーズに伝えることです。
このとき、歯同士がうまくかみ合って動かないと、力が伝わらなかったり、ガタガタと振動が起きたりします。
そのため、力が常に一定の速さと向きで伝わる形状として、「インボリュート曲線」という特別な形が使われています。

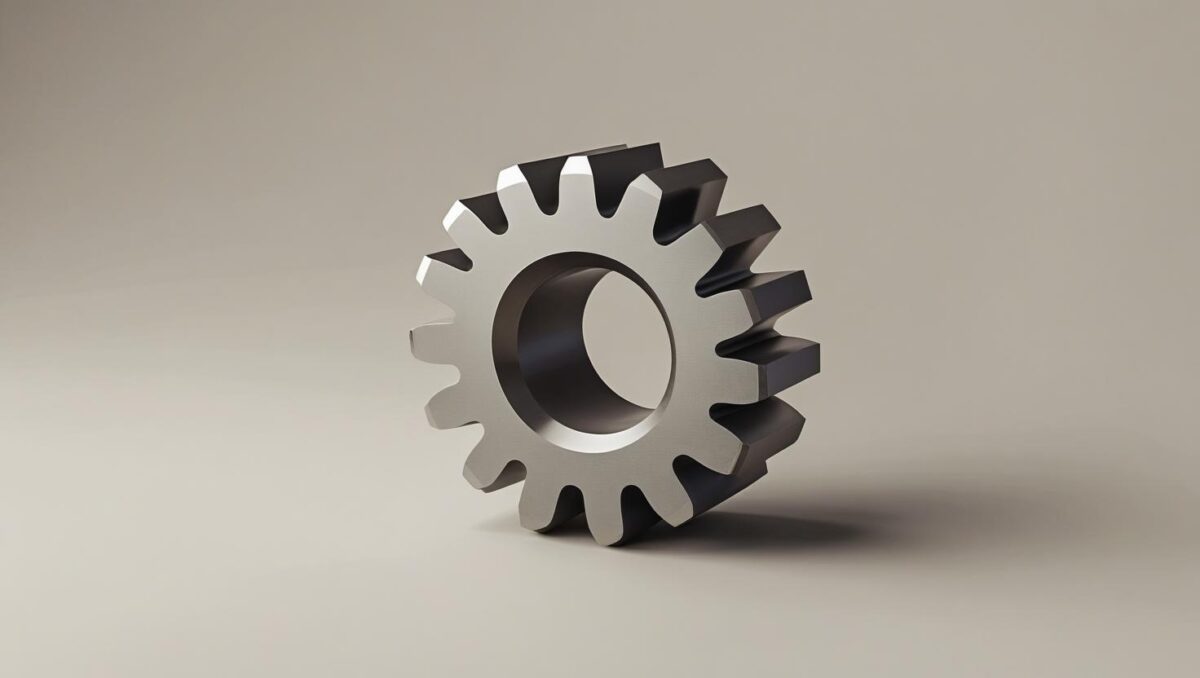

インボリュート歯形とは？
～なぜギアの歯はこの形なのか、初心者でもわかる解説～
歯車（ギア）を見ると、外周に規則正しく「歯」がついていますよね。
実はこの歯の形には決まったルールがあり、ほとんどの機械で使われているのが「インボリュート歯形（はがた）」です。
でも、なぜこの形が選ばれているのでしょうか？
今回は「インボリュート歯形」の意味とメリットを、初心者でもわかりやすく紹介します。
インボリュート歯形とは？
インボリュート（involute）とは、簡単に言うと「糸をほどくような曲線」です。
この特殊なカーブを使って、ギアの歯の形が決められています。
見た目には普通のカーブに見えるかもしれませんが、実はとても理にかなった形状なのです。
インボリュート歯形のメリットとは？

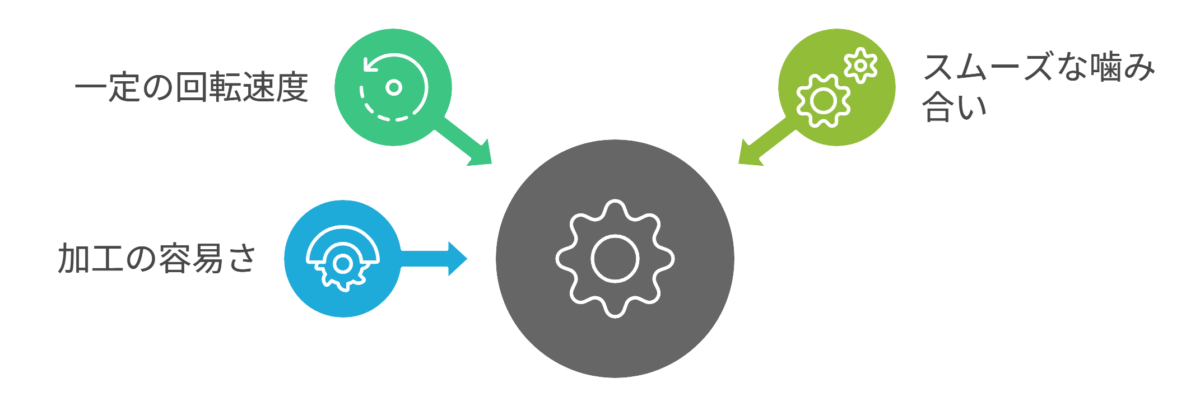

インボリュート歯形には、以下のような優れた特徴があります。
| 特徴 | 内容 |
|---|---|
| 回転速度が一定になる | ギアが回るたびに、かみ合うスピードがブレない |
| どの位置でもスムーズにかみ合う | 少しズレても力がうまく伝わる |
| 加工しやすい | 切削加工や歯切り加工がしやすく、コストを抑えやすい |
このように、力を効率よく・確実に・長く伝えるために最適化された形が、インボリュート歯形なのです。
なぜ他の形じゃダメなの？
「直線の歯じゃダメなの？」と疑問に思うかもしれませんが、
直線や円弧など他の形では、かみ合いがスムーズにならず、
- 力の伝わり方が不安定
- 振動や騒音が出やすい
- 歯が摩耗しやすい
といった問題が起きます。
一方で、インボリュート形状なら、常に一定の速さで力が伝わるため、効率よく・壊れにくいギアが作れるのです。
設計者にとっての利点
インボリュート歯形は、ギアを設計・選定するときの「標準」として広く使われています。
以下のようなメリットがあります。
✅ 規格化されていて、各社の部品とも互換性がある
✅ 設計計算がしやすく、歯数やモジュールからすぐにサイズが決まる
✅ 歯の加工や検査も標準的な方法で対応可能
つまり、「扱いやすくてトラブルが少ない」のがインボリュート歯形なのです。
ギアの歯は“最適化されたカーブ”
インボリュート歯形は、
スムーズな力の伝達、安定した動き、加工しやすさのすべてを兼ね備えた、
とても合理的な歯の形です。
一見地味なカーブでも、その裏には長年の工学的な知恵と理論が詰まっています。
ギアを設計するときは、「ただの歯車」ではなく、
最適な歯形を持った精密部品として向き合ってみてください。
歯形の工夫で変速・静音・高負荷対応もできる
～ギアは形を変えることで“使い道”が広がる～
歯車といえば「丸くてギザギザの部品」というイメージですが、実はそのギザギザ（歯の形）にはいろいろな工夫があります。
基本的には「インボリュート歯形」が多く使われますが、用途や条件によっては、特別な歯の形や構造のギアが使われることもあります。
今回は、変速・静音・高トルクといった特殊なニーズに対応する「歯形の工夫」について、わかりやすく紹介します。
なぜ形を変えるの？
「どれも動力を伝えるなら、全部同じでいいのでは？」と思うかもしれません。
しかし、使う環境や求められる性能によって、ギアの形状は最適なものを選ぶ必要があります。
例えば…
- 音をできるだけ抑えたい → ヘリカルギア
- 高トルクでも滑らかに回したい → ハイポイドギア
- 回転方向を90度曲げたい → ベベルギア
このように、目的に応じてギアの歯形も変えることで、性能・耐久性・静音性などが大きく向上します。
用途に合わせた歯形のバリエーション
歯車の形を少し変えるだけで、性能や使い方が大きく変わることがあります。
以下のような代表的な特殊歯形（ギア）を見てみましょう。
ヘリカルギア（斜めの歯）
| 特徴 | 内容 |
|---|---|
| 歯が斜めについている | かみ合うときの当たりが滑らかで、衝撃が少ない |
| 動きが静かでスムーズ | 騒音が少なく、回転も安定しやすい |
| 軸方向に力（スラスト）が発生 | ベアリングや構造での対策が必要 |
🔧 用途例：工作機械、減速機、静音モーターなど
💡「音を静かにしたい」ときに選ばれるギアです。
ハイポイドギア（曲がった歯）
| 特徴 | 内容 |
|---|---|
| 歯の形が湾曲している | 接触面積が大きく、力をしっかり伝えられる |
| 高トルク・高負荷に強い | 大きな動力でも安定して回せる |
| 歯面が滑るように動く | 効率は少し落ちるが、滑らかな動作になる |
🔧 用途例：自動車の駆動部（後輪駆動車のデフなど）
💡「大きな力をしっかり伝えたい」ときに活躍します。
ベベルギア（角度が変わる）
| 特徴 | 内容 |
|---|---|
| 軸が90度交差していても使える | 回転方向を直角に変えられる |
| 直線の歯と斜めの歯（スパイラル）タイプがある | 静音性やトルク対応力を高められる |
| 組立や調整が少し難しい | 精度が求められる場面も多い |
🔧 用途例：減速機、工具、ロボットの関節部など
💡「回転方向を曲げたい・変えたい」ときに便利なギアです。
ギアの歯は「性能」を決めるカギ！
歯車は一見シンプルですが、歯の形を変えることで、音・力・動き方まで変えられるのが面白いところです。
- 音を抑える → ヘリカルギア
- トルクに強くする → ハイポイドギア
- 回転方向を変える → ベベルギア
など、歯形の工夫によって「必要な性能」を引き出すことができます。
設計する際は、単に歯数やサイズだけでなく、用途に合った“歯の形”も選ぶことが大切です。

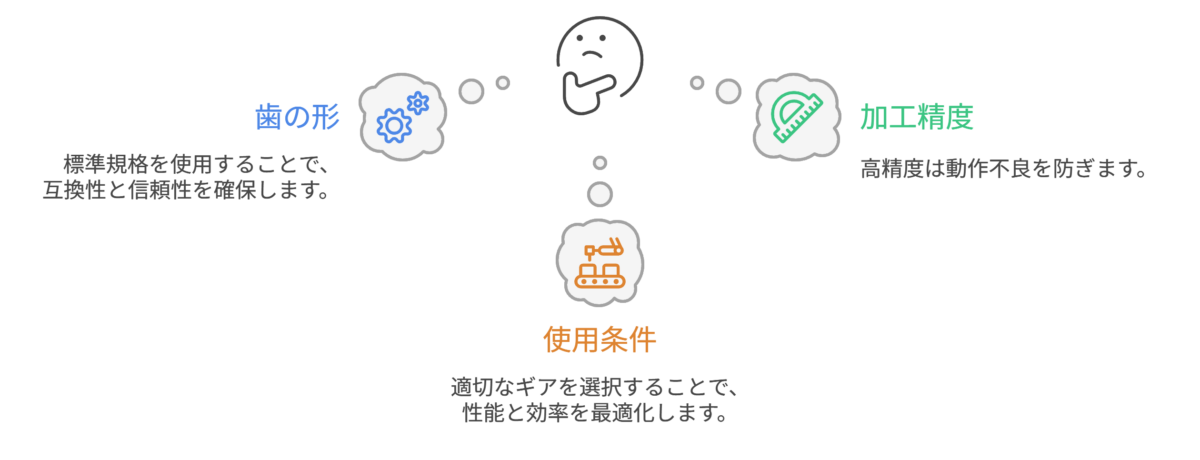

設計で気をつけるポイント
- 歯の形を勝手に変えない → 標準規格を使う（JISなど）
- 加工精度に注意する → 歯形誤差が動作不良を引き起こす
- 使用条件に合ったギアを選ぶ → トルク、回転数、静音性など
まとめ：歯の形は「機能美」のカタマリ！
ギアの歯の形は、見た目以上に緻密で計算され尽くした形です。
力を無駄なく伝え、長持ちし、しかも作りやすい。
それが「決められた形」＝インボリュート歯形が使われる理由です。
ギアは、見た目は地味でも設計者の知恵が詰まった、機械設計の基礎中の基礎。
歯の形を「なぜ？」と考えることは、力の流れと機能の本質を理解する一歩にもなります。
