工場や建設現場、自動車整備などの分野でよく使われる「油圧（ゆあつ）機器」。
油圧ジャッキ、油圧プレス、油圧シリンダーなど、コンパクトな装置からものすごい力を出す姿を見たことがある方も多いのではないでしょうか。
でも、ふと疑問に思うはずです。
「なんで、ただの油でこんなに大きな力が出せるの？」
その答えのカギを握るのが、「パスカルの原理」。
今回はこの基本原理と、油圧機構の力の仕組みをやさしく解説していきます。

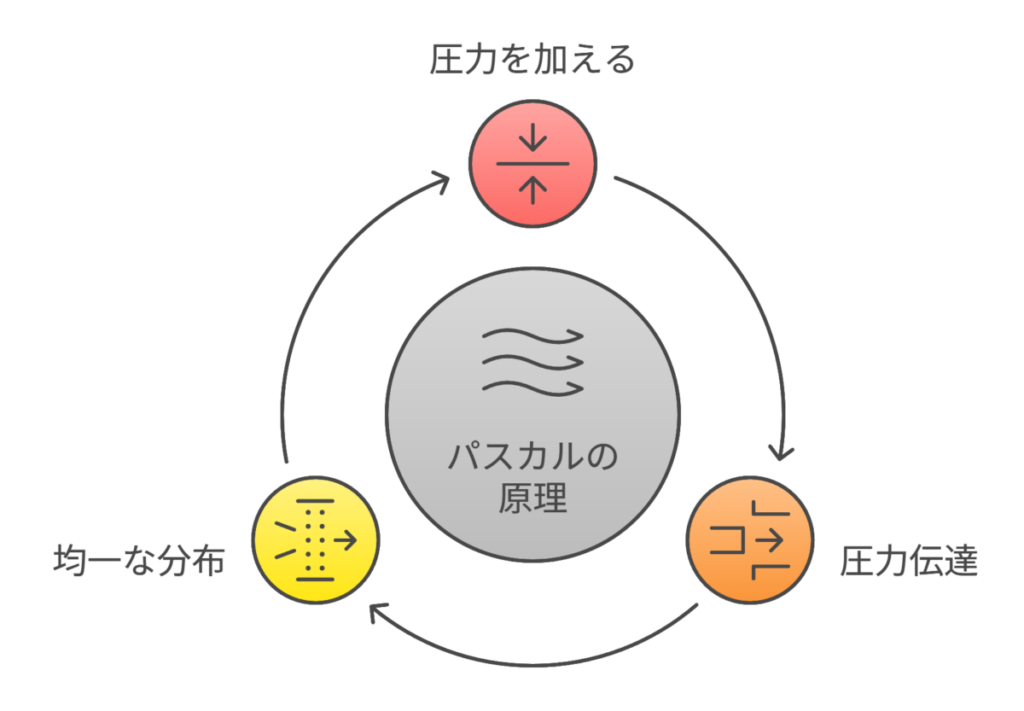

パスカルの原理とは？
圧力はどこにでも等しく伝わる
パスカルの原理とは、密閉された容器の中で流体（液体や気体）に圧力を加えると、その圧力はすべての方向に等しく伝わるというもの。
例えば、注射器のような筒に水を入れ、上から押したとします。
このとき、筒の中の水には押された力（圧力）がすべての方向に同じように広がるというのがパスカルの原理です。
パスカルの原理を使えば「小さな力で大きな力」が出せる！？
油圧の力のしくみの核心は、パスカルの原理にあります。
「え、パスカル？なんだか難しそう…」
と思った方もご安心ください。実はとてもシンプルな話なんです。
パスカルの原理とは？
密閉された容器の中の液体には、加えた圧力が全体に同じように伝わる
という物理のルールです。
たとえば、水の入った注射器を思い浮かべてください。
小さな力でピストンを押しても、その力は水全体に均等に伝わります。
つまり、水の中では「どこでも同じ圧力」がかかるのです。
では、なぜ「小さな力」で「大きな力」が出せるのか？
ここがポイントです！
- 圧力 = 力 ÷ 面積
- なので、力 = 圧力 × 面積
つまり、同じ圧力でもピストンの面積が大きければ大きな力になるのです。
この関係を覚えておくと便利です。
例で説明しましょう
- あなたが直径2cmのピストンをグッと押しました。
→ 面積は約3cm²（※実際にはπr² = 3.14cm²） - すると、その圧力はパスカルの原理によって、
直径10cmの大きなピストンにも同じ圧力として届きます。 - 大きなピストンの面積は約78cm²（πr² = 3.14×5²）
同じ圧力がかかっているのに、面積が25倍なら、
出てくる力も25倍になる、というわけです！
つまりこういうこと！
- 小さいピストン：少しの力で圧力をかける
- 大きいピストン：その圧力 × 面積 = 大きな力が生まれる
この仕組みをうまく使ったのが、油圧ジャッキや油圧プレスといった道具たちです。

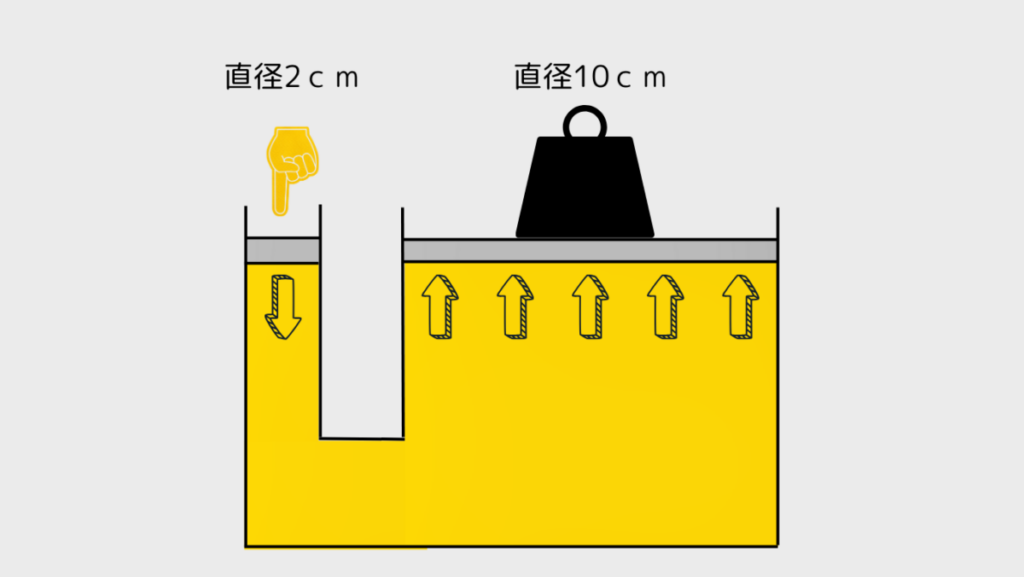

イメージ図で理解！
手で押す側（直径2cm） → 油（圧力を伝える） → 出力側（直径10cm） 小さな力 ⇒ 同じ圧力 ⇒ 大きな力！
だから油圧は「力を増幅」できる！
- 少ない力で大きな仕事ができる
- 装置を小型化しながら大きな力を得られる
- なめらかに力を伝えられる（油は圧縮されにくいため）
これが、油圧機器が機械設計の現場で大活躍する理由なんです。
小さな力で大きな力を出したい？
答えは「パスカルの原理」にあり！
この原理を理解しておくと、油圧の仕組みがスッと見えてきます。
初心者でも押さえておきたい、設計者の基本知識です。
油圧機器の代表例と応用
油圧ジャッキ
- 車の整備や建設現場で使用
- 小さな力で車体や重機を持ち上げられる
油圧プレス
- 板金加工、圧入などに利用
- 数トン～数百トンの力で部品を変形・締結
油圧シリンダー
- 建機、工作機械、射出成形機などで使用
- 直線的で大きな押し引きの力を生み出せる

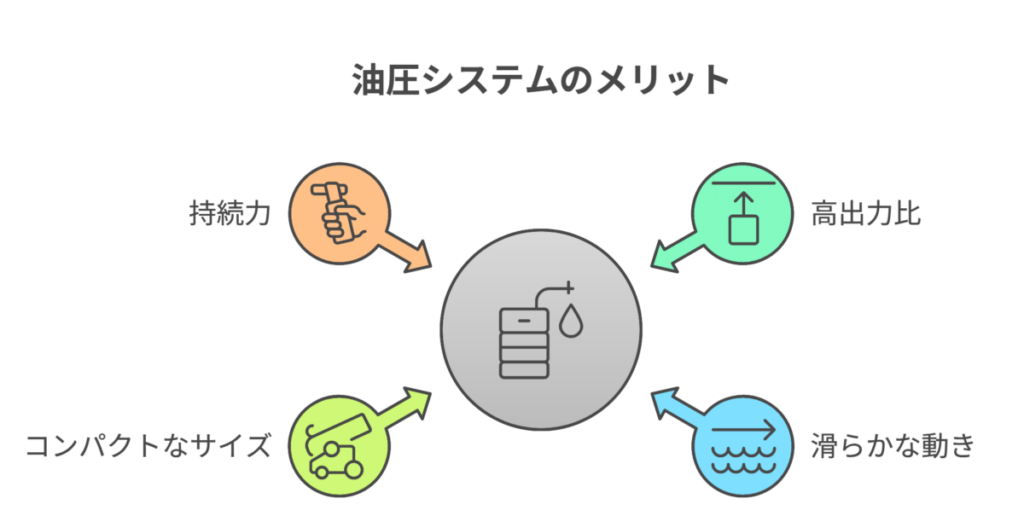

油圧が使われる理由とメリット
| 項目 | 内容 |
|---|---|
| 大きな力を出せる | 少ない入力で大きな出力が可能（高出力比） |
| 動きが滑らか | 油はほとんど圧縮されないので制御しやすい |
| コンパクト | 電動機やギアよりも小型で大きな仕事ができる |
| 持続力がある | 負荷がかかっても力を維持しやすい |

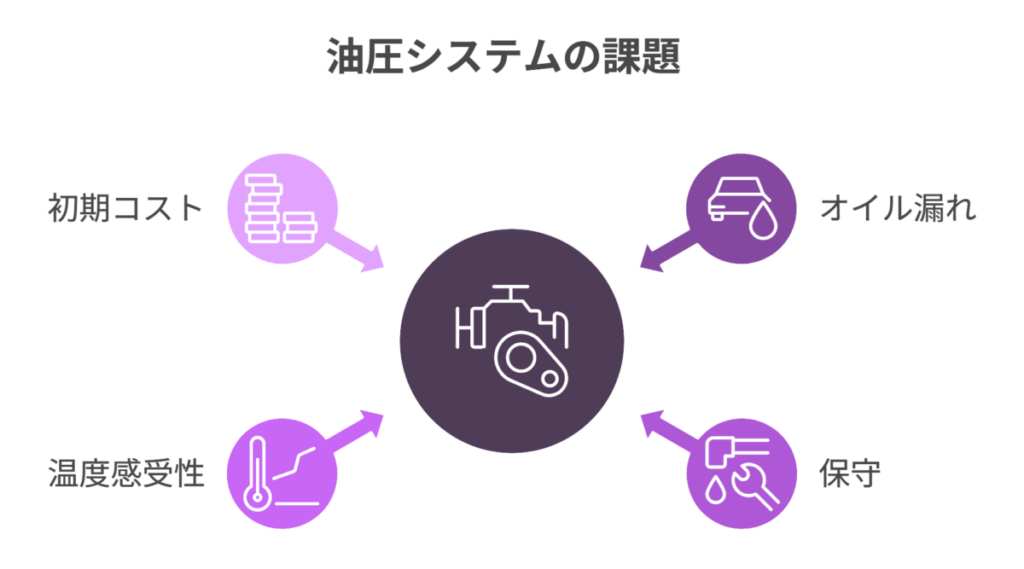

注意点：なぜどこでも油圧じゃないのか？
強力で便利な油圧ですが、万能ではありません。
以下のような課題もあります。
| デメリット | 内容 |
|---|---|
| オイル漏れ | 作動油が漏れると環境や安全に悪影響 |
| 保守が必要 | フィルター交換、オイル管理などの定期メンテが必要 |
| 温度に弱い | 油の粘度変化で動作が不安定になる場合がある |
| 初期コスト | 配管やポンプなど設備が複雑になる傾向 |
まとめ：油圧の力は「面積」と「圧力」で決まる！
油圧は、パスカルの原理を応用して、小さな入力でも大きな出力を得るしくみ。
ピストンの面積差をうまく使えば、数十倍以上の力を生み出すことが可能です。
機械設計では、スペースや用途に応じて油圧、空圧、電動などを使い分けますが、
「とにかく大きな力が必要」「連続的に重いものを動かしたい」といった場面では、油圧が非常に強力な選択肢になります。
✔ これから油圧機器を扱う設計者へ一言
油圧の基本を押さえることで、機構設計の幅が大きく広がります。
ぜひ、パスカルの原理を味方につけて、“効率よく強い力を伝える設計”を目指してみてください！
