機械設計において、位置決めピン は部品の正確な位置決めや組立精度の向上に欠かせない要素です。適切なピンを選定することで、部品のズレを防ぎ、安定した機構を実現できます。しかし、ピンには ノックピン、テーパピン、スプリングピン などさまざまな種類があり、それぞれの特性を理解し適切に使い分けることが重要です。
本記事では、位置決めピンの基本から設計のコツ、選定ポイントまで詳しく解説します。
ピンの種類と選定ポイント
ピンは、機械部品の位置決めや固定、回転運動の支点など、多様な用途で使用される重要な機械要素です。適切なピンを選定することで、組立精度の向上や耐久性の確保が可能になります。
ピンの選定においては、以下のポイントを考慮することが重要です。
✅ 用途に応じた種類の選定
位置決め用、固定用、回転用などを適切に選択
✅ 材質の選定
S45C、SCM、SUSなど、強度や耐食性を考慮して選択
✅ 加工精度とはめあい
圧入、公差穴など、適切な寸法精度を確保
✅ 取り付け方法
スプリングピンのような弾性を利用するものか、圧入して固定するものかを選定
✅ 脱着のしやすさ
メンテナンスや交換の頻度に応じたピンの種類を選ぶ
適切なピンを選定することで、組立精度の向上や機械の信頼性向上が可能になります。
位置決めピンの役割と選定ポイント
位置決めピンは、部品の組立時に正確な位置を決め、ズレを防ぐための重要な機械要素です。高い位置決め精度を確保することで、部品の交換やメンテナンス時の再現性が向上し、安定した機械動作が可能になります。
位置決めピンの選定においては、以下のポイントを考慮することが重要です。
✅ 用途に応じたピンの種類を選定
ノックピン、テーパピン、段付きピンなど、位置決め精度や組立方法に適したものを選択
✅ はめあいの精度を確保
圧入（H7/m6）、すきまばめ（H7/h6）など、部品の固定や脱着の頻度に応じた公差を設定
✅ 材質の選定
S45C、SCM、SUSなど、強度や耐摩耗性、耐食性を考慮
✅ 脱着のしやすさを考慮

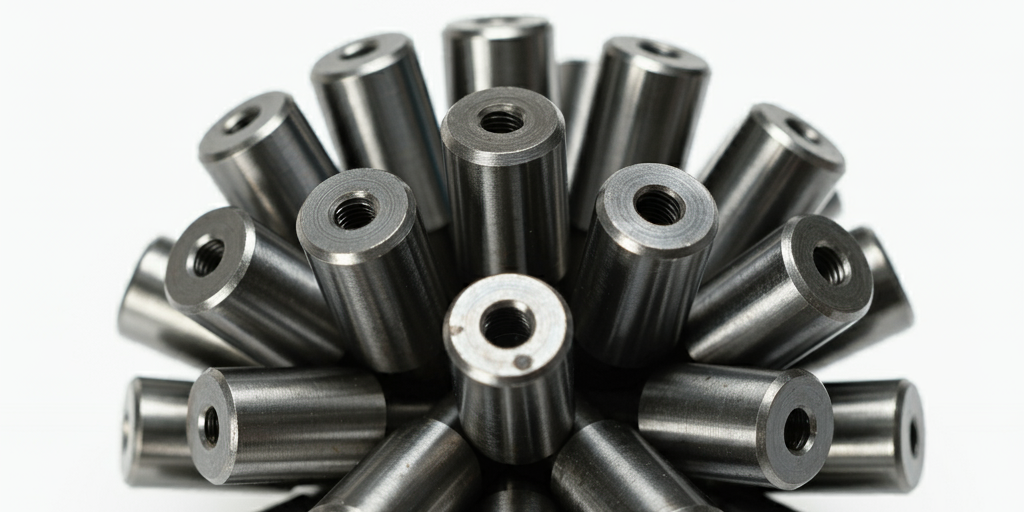

メンテナンス性を向上させるため、スレッド付きピンや抜き取り用のタップ穴付きピンを採用
適切な位置決めピンを選定することで、組立の精度向上や作業効率の改善、メンテナンス性の向上が期待できます。
位置決めピンの設計のコツ
位置決めピンは、部品の位置精度を確保し、組立の再現性を向上させるために欠かせない要素です。適切に設計することで、組立作業の効率化やメンテナンス性の向上が期待できます。
以下に、位置決めピンを設計する際の重要なポイントを紹介します。
✅ 位置決めピンのピッチを考慮する
ピッチを適切に設計しないと、部品同士の位置ズレや組立時のトラブルにつながります。
✅ 位置決めピンの出代・入代について
ピンの出代は、ピンが部品に適切に入り、かつしっかりと固定されるように設定することが重要です。
✅ ピンを抜くことを考慮する
圧入したピンは抜きにくく、メンテナンスや部品交換時に困難が生じる場合があります。
✅ 位置決めピンの穴を片側長穴にする
長穴を利用することで、組立時の寸法誤差や微調整を吸収でき、ピンの挿入が容易になります。
👉同様に片側をダイヤピンにすることで、組立のスムーズ化と位置決め精度の確保が可能になります。
✅ 段付き平行ピンを使用する
外径の公差が異なる部分を持つピンであり、使用用途に応じた高精度な位置決めや固定が可能です。
適切な設計を行うことで、組立やメンテナンスの手間を削減し、安定した機械動作を実現できます。
段付き平行ピンの特徴と選定ポイント
段付き平行ピンとは、外径の公差が異なる部分を持つピンであり、これにより使用用途に応じた高精度な位置決めや固定が可能です。一般的な平行ピンと異なり、特定の箇所で圧入やすきまばめを調整できるため、精密な機械設計において有効に活用されます。
✅ 異なるはめあい公差を実現
片側を圧入、もう片側をすきまばめとすることで、確実な固定と容易な着脱を両立できます。
👉 p6/h7やp6/g6の種類があります。
✅ 高精度な位置決めが可能
圧入部とすきまばめ部を適切に設計することで、繰り返し組立・分解が必要な部品でも高い位置決め精度を維持できます。
✅ 組立時の負担軽減
段付き構造により、片側を挿入しやすくなり、組立時の組立作業をスムーズに行うことができます。
特に手作業での組立が多い場合に有効です。
✅ 用途に応じた材質の選定
S45CやSCM材を使用することで、強度や耐摩耗性を確保できます。
錆が発生しやすい環境では、SUS製の段付き平行ピンを選ぶことで耐食性を向上させることが可能です。
段付き平行ピンを適切に活用することで、組立の効率化と高精度な位置決めを両立し、機械の安定した動作をサポートできます。
スプリングピンの特徴と選定ポイント
スプリングピンとは、スリット（切れ目）が入った円筒形のピンで、弾性を利用して部品を固定する機械要素です。一般的な平行ピンやテーパーピンと異なり、圧入時に適度な弾力で押し広がるため、衝撃や振動による緩みに強いのが特徴です。
✅ 弾性による高い固定力
スリット部分が変形しながら圧入されるため、穴との摩擦が大きく、抜けにくい設計になっています。
振動や衝撃が加わる環境でも安定した固定が可能です。
✅ 穴加工の許容範囲が広い
弾性変形するため、多少の穴公差があっても適合しやすく、精密な穴加工が不要な点がメリットです。
✅ 軽量かつコストを抑えた設計が可能
一般的なピンに比べて中空構造のため軽量で、材料コストも低減できます。
特に量産品においてコスト削減に有効です。
✅ 組立・分解が容易
スプリングピンは圧入するだけでしっかり固定され、特殊な工具を使用せずに取り付けが可能です。
また、分解時には簡単に抜き取ることができ、メンテナンスの負担を軽減します。
スプリングピンを適切に選定することで、振動や衝撃に強い設計を実現し、機械の信頼性向上と組立の効率化を図ることができます。
テーパピンの特徴と選定ポイント
テーパピンとは、軸方向に向かって徐々に細くなる円錐状のピンで、部品の位置決めや固定に用いられる機械要素です。テーパ角の自己保持力を活用し、高精度な位置決めと強固な固定が可能です。
✅ 高精度な位置決めが可能
テーパピンは穴に押し込むことで自然に中心が決まり、高い位置決め精度を実現します。
特に、繰り返しの着脱が必要な機構や、精密なアライメントが求められる場合に有効です。
✅ 自己保持力による強固な固定
テーパ形状のため、穴に圧入すると摩擦力が高まり、強固な固定が可能です。
ボルトやナットのように緩むことが少なく、振動の多い環境でも安定した固定力を発揮します。
✅ 現物合わせの加工がしやすい
テーパピンは現場での調整後に穴加工を行うことが多く、実際の組立精度に応じた調整が可能です。
設計段階で厳密な寸法管理が難しい場合でも、後加工で適合させることができます。
✅ テーパ角の選定
一般的に 1/50（標準テーパ） が使用され、用途に応じて適切なテーパ角を選定することが重要です。
✅ 抜き取りが容易
テーパピンは固定力が強い一方で、ピン抜き工具を用いることでスムーズに取り外すことができます。
メンテナンス性を考慮した設計が可能です。
テーパピンを適切に選定することで、高精度な位置決めや強固な固定を実現し、機械の精度維持や信頼性向上につなげることができます。
ノックピンとテーパーピンの使い分け
機械設計において、ノックピンとテーパーピンは部品の位置決めや固定に使用されますが、それぞれの特性に応じた明確な用途があります。
✅ ノックピン
事前に設計された位置決め穴により、組立時に正確な位置決めが可能です。主な用途は以下の通りです。
✔ 部品の着脱を繰り返す機構での位置決め精度の維持
✔ 高精度が求められる部品の位置決め
✔ ボルトやねじだけでは不足する固定力の補助
✅ テーパーピン
組み立て後の現物合わせでの調整が行えるため、以下の場面で利用されます。
✔ 組立後に位置決めを行い、再現性が求められる場合
✔ 高い抜け防止効果が必要な固定
✔ 部品間のガタつきを防ぐための圧入固定
それぞれのピンを適切に選定することで、機械の性能や精度を向上させることができます。
まとめ
位置決めピンは、機械設計における精度向上のために不可欠な要素です。ピンの種類や特性を理解し、適切に選定することで、組立の効率化や耐久性の向上 を実現できます。また、設計時には ピンの配置や加工精度、取り付けのしやすさ なども考慮することが重要です。本記事の内容を参考に、最適な位置決めピンを選び、より精度の高い設計を目指しましょう。
