空圧機器を使ううえで欠かせないのが「圧力」と「流量」の理解です。
一見するとどちらも“空気の力”のように思えますが、
実は役割がまったく異なります。
圧力は“押す力”を決め、流量は“速さ”を決める重要な要素です。
もしエアシリンダが思ったように動かない場合、
その原因は圧力不足ではなく流量不足かもしれません。
本記事では、圧力と流量の基本的な違いと、
空圧機器の動作への影響を初心者にもわかりやすく解説します。
はじめに：空圧設計でよくある誤解
空圧機器（エアシリンダやエアモーターなど）を使うとき、
「圧力」と「流量」の違いを正しく理解していないと、
思った通りに動かないことがあります。
たとえば、圧力が高いのにシリンダが遅い、エアブローが弱い──
そんなときは流量が不足している可能性があります。
この記事では、圧力と流量の違い、
そしてどちらが動作にどんな影響を与えるのかを
初心者向けにわかりやすく解説します。

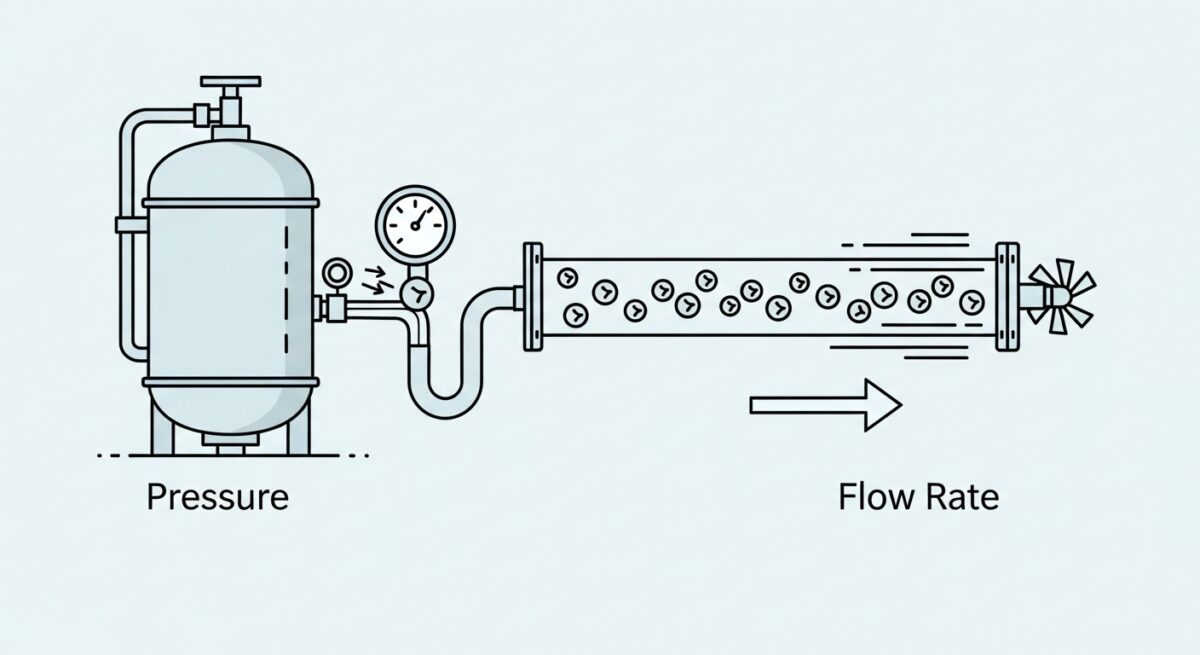

圧力とは？
圧力（Pressure）とは、「空気が押す力の強さ」のことです。
単位は一般的に「MPa（メガパスカル）」や「kgf/cm²」が使われます。
空圧機器では、圧力が高いほどピストンを押す力が強くなります。
つまり、圧力＝力を決める要素です。
🔍 例）
エアシリンダで大きなワークを押したいときは、
まず「十分な圧力」を確保する必要があります。
流量とは？
流量（Flow rate）とは、「単位時間あたりに流れる空気の量」のことです。
単位は「L/min（リットル毎分）」などで表されます。
流量が多いほど、空気が速く送り込まれるため、
シリンダがスムーズに動きます。
逆に、流量が不足していると、
空気が詰まって動作が遅くなったり、
力が出なかったりします。
🔍 例）
つまり、流量＝スピードを決める要素なのです。
空圧機器における「圧力と流量」の関係とは？力と速さのバランスが重要！
空圧機器を扱ううえで、
「圧力と流量の関係」を理解することはとても大切です。
どちらも空気の性質に関係していますが、役割はまったく異なります。
この2つのバランスが崩れると、
エアシリンダが動かない・遅い・力が出ないといったトラブルが発生します。
ここでは、圧力と流量の関係をわかりやすく解説します。
圧力とは？ ― 空気が押す「力」の大きさ
圧力とは、空気が物体に加える力の大きさを示すものです。
単位は「MPa（メガパスカル）」や「kgf/cm²」が使われます。
例えば、エアシリンダに0.5MPaの空気を送ると、
ピストンにはその分の押す力が発生します。
つまり、圧力が高ければ高いほど、
「押す力」＝「推力」が大きくなります。
圧力を上げるほど、重いものを押したり、
強いクランプ力を得たりできます。
流量とは？ ― 空気が流れる「速さ」と「量」
一方、流量とは一定時間にどれだけの空気が流れるかを表す指標です。
単位は「L/min（リットル毎分）」が一般的です。
たとえば、同じ0.5MPaの圧力でも、
流量が少ないと空気がゆっくり流れます。
その結果、シリンダーが「ゆっくり動く」
または「途中で止まる」ことがあります。
流量は「動作スピード」に関係します。
流量が足りないと、どんなに圧力が高くてもシリンダーは速く動きません。
圧力と流量の関係 ― 一方だけではダメ！
空気は「圧力差」によって流れます。
つまり、供給側（コンプレッサー）と消費側（シリンダーなど）の
圧力の差が大きいほど、空気は勢いよく流れるのです。
しかし、圧力を上げすぎると逆に空気の流れが制限されることもあります。
配管抵抗やバルブの開度が追いつかず、空気の通り道が狭くなるからです。
逆に、流量が不足すると圧力も十分に伝わりません。
空気の供給が追いつかず、ピストンが動作途中で止まる、あるいは力が出ないこともあります。
🔍 重要なポイント
| 要素 | 決まる内容 | 不足したときの症状 |
|---|---|---|
| 圧力 | シリンダの押す力 | 力不足、クランプ不良 |
| 流量 | シリンダの動く速さ | 動作が遅い、途中で止まる |
したがって、空圧設計では「圧力だけ確保すればいい」わけではありません。
圧力と流量をバランスよく設計することが安定動作のカギです。
設計時のチェックポイント
- 使用圧力の範囲を確認
- 機器ごとに推奨圧力（例：0.4〜0.6MPa）があります。
- これを外れると動作不良の原因になります。
- 流量計算を行う
- 配管径・バルブサイズ・シリンダ内径から、
必要な流量を算出しましょう。
- 配管径・バルブサイズ・シリンダ内径から、
- エア配管の太さを見直す
- 細いホースを使うと、
流量が不足して圧力も伝わりにくくなります。
- 細いホースを使うと、
- コンプレッサー容量の確認
- 複数機器を同時に動かす場合は、
供給側の流量も十分確保が必要です。
- 複数機器を同時に動かす場合は、
圧力と流量のバランスが、空圧設計のカギ！
空圧機器のトラブルは、「圧力不足」よりも
「流量不足」が原因であることが多いです。
圧力計だけでなく、流量計や配管径にも注目して設計することで、
空圧システム全体の性能と信頼性が大きく向上します。
設計時のチェックポイント
| 項目 | チェック内容 | 対策例 |
|---|---|---|
| 圧力 | シリンダの必要推力を満たしているか？ | コンプレッサ出力 レギュレータ設定の確認 |
| 流量 | シリンダの動作速度が遅くないか？ | ホース径 バルブ流量容量を見直す |
| 配管長さ | 長すぎると圧損が大きくなる | 配管を短く、 曲げを少なくする |
| 機器選定 | バルブやレギュレータの流量容量は十分か？ | Cv値（流量係数）を確認する |
これらをバランスよく設計することで、スムーズで安定した動作が得られます。
圧力と流量を正しく理解しよう
空圧システムでは、
を決める大切な要素です。
どちらか一方だけを上げても性能は上がらず、
適正な圧力と流量のバランスが重要です。
もし「動きが遅い」「力が出ない」などのトラブルが起きたら、
圧力だけでなく流量や配管径、バルブ容量も見直してみましょう。
空圧の基本を理解すれば、
トラブルシューティングもスムーズになり、
より効率的な設計が可能になります。
まとめ
空圧システムを正しく設計・運用するには、
「圧力＝力」「流量＝速さ」という基本を理解することが大切です。
圧力だけを上げても動作は改善されず、
流量が不足すればシリンダのスピードも出ません。
トラブルを防ぐためには、コンプレッサーやレギュレータの設定値、
ホース径、バルブ容量などを総合的に確認することが重要です。
圧力と流量の関係を正しく理解することで、
より安定した空圧制御と効率的な機械設計が実現できます。
