【回転軸】シャフトの機能の選定ポイント【動力伝達】

シャフトは、機械要素の中でも特に重要な部品であり、動力や回転力を伝達する役割を担います。
シャフトは回転機械や動力伝達装置において不可欠な要素であり、その設計や選定は機械の性能や耐久性に大きな影響を与えます。

本記事では、シャフトの基本的な機能、種類、そして選定時の重要なポイントについて解説します。

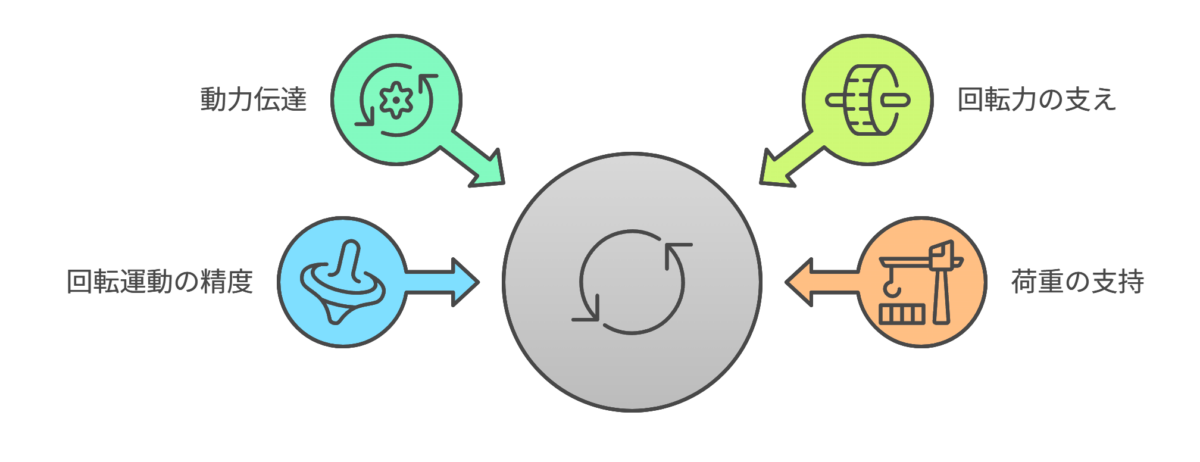

シャフトの基本的な機能

シャフトは、機械や装置の中で回転や力を伝える中心的な部品です。
見た目はただの棒のようですが、実はとても多くの役割をこなしています。

動力伝達

シャフトの最も重要な仕事は、回転力（トルク）を別の部品に伝えることです。
例えば、モーターで発生した力をギアやベルトプーリーを介してタイヤや工具に伝えるなど。

自転車のペダルと後輪をつなぐチェーン軸
車のエンジンからタイヤに動力を送るドライブシャフト

こうした場面では、シャフトがねじれに強い材質で作られていないと、力がロスしてしまいます。

回転力の支え

シャフトは回転する部品を支える軸でもあります。
ただ回すだけでなく、回転中にブレたり曲がったりしないように支えるのです。

支えが弱いと、振動・ガタつき・騒音の原因になります。
シャフトは両端や途中でベアリング（軸受け）に支えられます。

回転運動の精度確保

シャフトは回転運動の中心になるため、真っ直ぐであることと形状精度がとても重要です。

曲がっていると回転時に振動（ビビリ）が発生
偏心していると力が均等に伝わらない

特に高速回転する機械では、ほんのわずかな曲がりでも大きな問題になります。
そのため、シャフトは加工精度やバランス調整が厳しく管理されます。

荷重の支持

シャフトは動力を伝えるだけでなく、荷重（力）を受け持つ場合があります。

荷重には主に2種類あります。

ラジアル荷重（シャフトに対して横向きの力）
例：回転ローラーを押さえる力
スラスト荷重（シャフトに対して軸方向の力）
例：ギアのかみ合わせで発生する押し付け力

荷重が大きい場合は、太くて強いシャフトや、強度の高い合金鋼を選びます。

まとめ

シャフトは、ただの金属棒ではなく

✅ 動力を伝える（ねじれに強い必要あり）
✅ 回転を支える（ベアリングで安定）
✅ 精度を保つ（曲がり・ブレは大敵）
✅ 荷重を受ける（材質と太さの選定が重要）

という4つの重要な役割を持っています。

はじめ

そのため、材質選び、加工精度、支持方法、潤滑など、
設計段階でしっかり考えることが必要です。

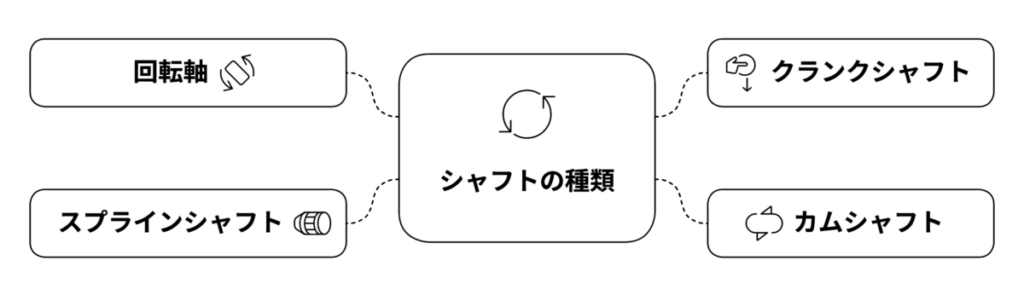

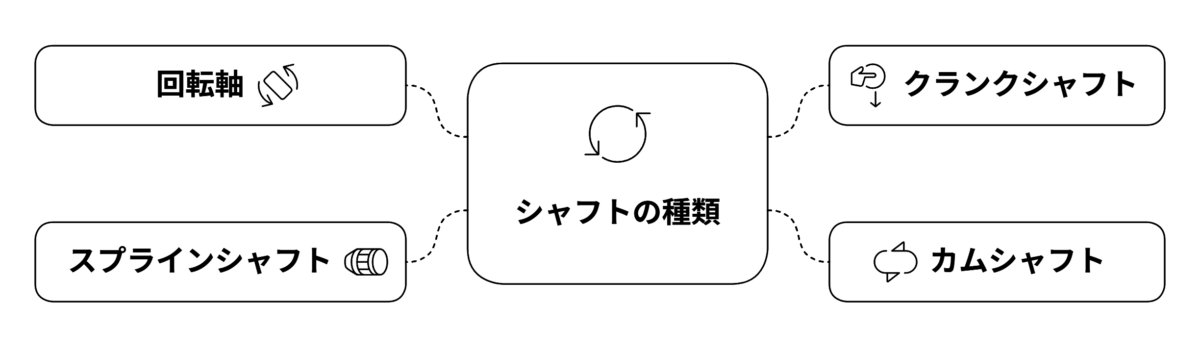

シャフトの種類

シャフトには、用途や機械の特性に応じていくつかの種類があります。

以下は代表的なシャフトの種類です。

回転軸（ストレートシャフト）

一般的な円筒形のシャフトで、シンプルな構造が特徴です。
主に回転力を伝達するために使用されます。

クランクシャフト

断続的な回転運動を円滑に伝達するための特殊なシャフトで、自動車のエンジンやポンプで使用されます。
クランク機構により、往復運動を回転運動に変換する機能を持ちます。

クランクシャフトの詳細記事はこちら

🔗クランクの機能と選定ポイント

カムシャフト

カムが取り付けられたシャフトで、回転運動をカムによって指定されたタイミングでの往復運動に変換します。

カムシャフトの詳細記事はこちら

🔗カムの機能と選定ポイント
🔗カムフォロアの特性と選定ポイント
🔗機械カムと電子カムの特徴と使い分け

スプラインシャフト

軸方向に沿って溝が切られたシャフトで、トルク伝達能力が高く、スプライン穴と噛み合わせることで動力を伝える役割を持ちます。

スプラインシャフトの関連記事はこちら

🔗ボールスプラインの特性と選定ポイント

シャフトの選定ポイント

シャフト選定に必要な「使用目的」「トルク・荷重能力」「材質選定」「回転速度」「支持方式（軸受け）」「加工精度」「ねじり強度・剛性」などの観点から、設計者が押さえておくべきポイントを体系的に解説します。

使用目的

一般的な回転伝達 → 回転軸（ストレートシャフト）
回転と往復の変換が必要 → クランクシャフト
正確な往復運動が必要 → カムシャフト
高トルク伝達が必要 → スプラインシャフト

トルク・荷重能力

シャフトにかかるトルクや強度を耐えられる強度が必要です。
ねじりモーメントや曲げモーメントを考慮して検討します。

トルクについての関連記事はこちら

🔗トルクの基本と応用
🔗質量と慣性の概念と設計ポイント【慣性モーメント】

材質の選定

シャフトの材質は、使用環境や負荷に合わせて選びます。
炭素鋼やステンレス鋼、工具鋼など一般的です。

材質選定の関連記事はこちら

🔗機械設計における「材料選定」の基礎知識を徹底解説

回転速度

シャフトの回転速度に対応する剛性や軸受けを考慮する必要があります。
高速回転には特に動的バランスや振動抑制が求められます。

高速回転についての記事はこちら

🔗高速回転における注意点と対策
🔗振動特性の重要性

支持方式（軸受け・ベアリング）

シャフトを支えるために使用されるベアリングや軸受けの選定も重要です。
シャフトと軸受けの組み合わせによっては、摩擦や振動が発生することがあるため、適切な組み合わせを選ぶ必要があります。
ラジアル荷重が大きい場合には深溝玉軸受け、軸方向荷重が大きい場合にはスラスト軸受けが使用されます。

軸受けについての関連記事はこちら

🔗ベアリングの機能と選定ポイント
🔗ボールベアリングの特徴と選定ポイント【深溝玉軸受】
🔗ローラーベアリングの特徴と選定ポイント【ころ軸受】
🔗スラストベアリングの特徴と選定ポイント【スラスト軸受】
🔗軸受けにかかる荷重方向【ラジアル・アキシャル】

加工精度と表面仕上げ

シャフトの加工精度や表面仕上げは、機械の性能や耐久性に大きく影響します。
高い精度が求められる場合は、研磨加工や仕上げ加工を必ず行うことが必要です。

加工精度についての関連記事はこちら

🔗ミガキ棒と研磨棒の違いと使い分けのポイント
🔗旋盤加工の特徴と設計時のポイント

ねじり強度・剛性

シャフトはねじりや曲げに対する耐久性が求められるため、シャフトの剛性や強度の評価が必要です。
過剰なねじりによるねじれ振動を防ぐため、シャフトの断面積や形状を調整します。
特に長いシャフトの場合、たわみや曲げが発生しやすいため、剛性を高める工夫が必要です。

回転機構の重要性について

シャフトは機械設計において、動力を伝達し回転運動を生み出す重要な機械要素です。特に回転機構は、多くの機械の心臓部として機能し、設計の精度や性能に直接影響を与えます。

シャフトの回転機構の重要性について、その役割、設計の考慮点、使用事例を交えて解説します。

シャフトの回転機構の役割

動力の伝達
- エンジンやモーターから発生した回転運動を他の部品に伝達します。
- たとえば、自動車ではクランクシャフトがエンジンの動力を車軸に伝えています。
機械全体の効率化
- 効率的な動力伝達が可能であり、摩擦やエネルギー損失を抑えられる設計が求められます。
- ベアリングやカップリングを組み合わせることでスムーズな回転を実現します。
動力の変換
- 回転運動を直線運動に変換したり、速度を調整するギアやプーリーと組み合わせて機械の動作を最適化します。
