工場の大型コンベアや高出力の産業機械では、
1本のチェーンでは強度や耐久性が足りないことがあります。
そんなときに活躍するのが「多列ローラーチェーン」です。
この記事では、その特徴やメリット、
選定のポイントを初心者でもわかりやすく解説します。
多列ローラーチェーンとは？

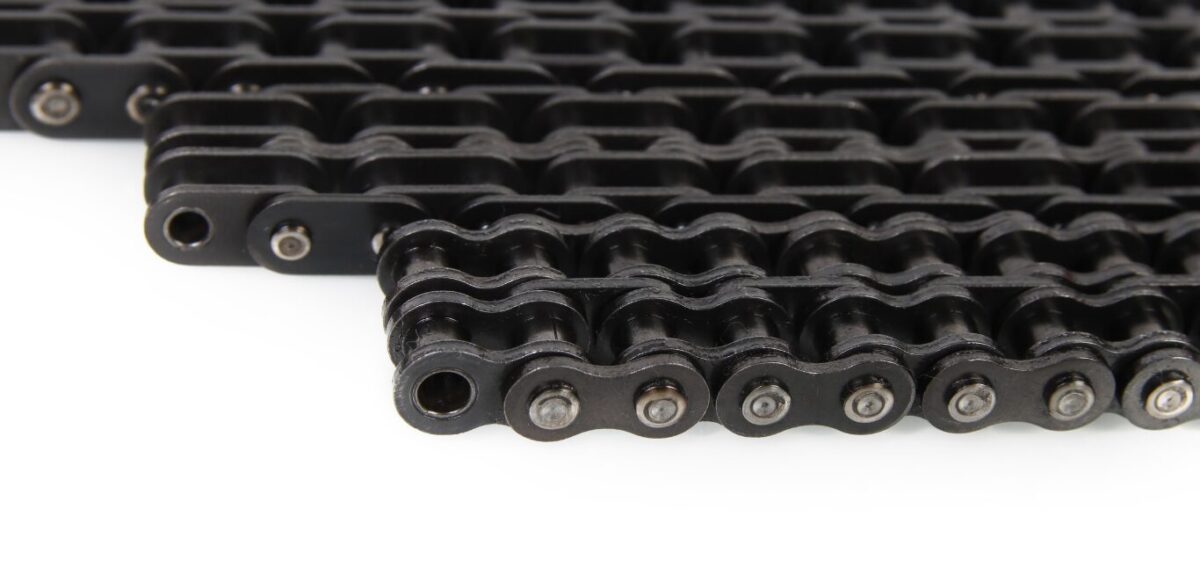

多列ローラーチェーンは、
複数の標準ローラーチェーンを横に並べて連結した構造を持つチェーンです。
列の数は2列（ダブル）から3列、4列以上まであり、
必要な強度やトルクに応じて選べます。

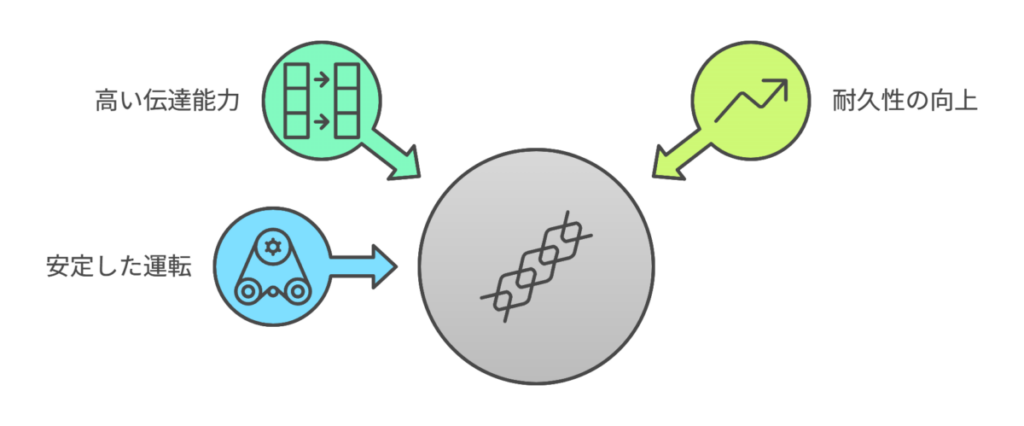

多列ローラーチェーンの特徴とメリット
高い伝達能力
複数列で荷重を分担するため、
単列チェーンに比べて大きな力を伝えられる
高トルクや重荷重を扱う装置に最適
耐久性の向上
負荷が分散されることで、
各列の摩耗が遅くなり、寿命が長くなる
安定した運転
幅広の接触面により、動力伝達が安定
滑りや歯飛びのリスクが低い
多列ローラーチェーンの選定ポイント
必要な伝達トルク・荷重を把握する
使用環境に適した材質・潤滑方法を選ぶ
列数とスペースのバランスを取る

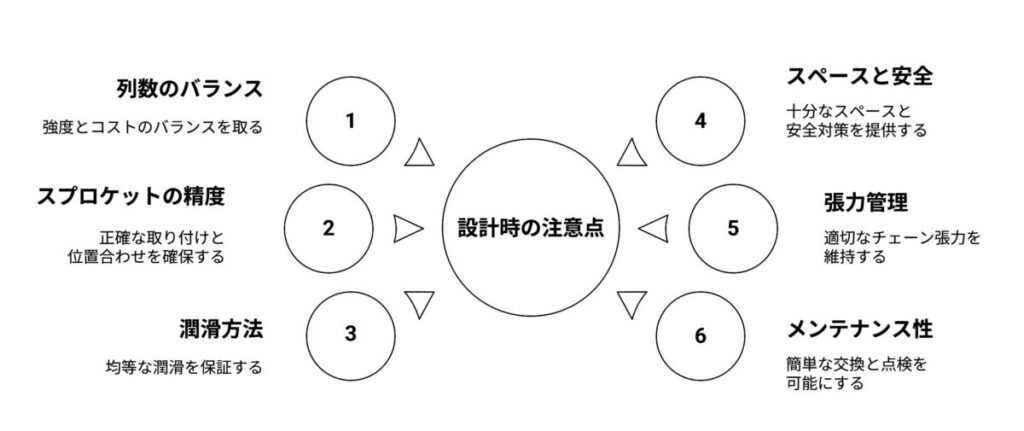

多列ローラーチェーンの設計時の注意点
～高負荷対応チェーンを長く使うために押さえておくべきポイント～
多列ローラーチェーンは、
重荷重・高トルクを確実に伝えるための強力な機械要素です。
しかし、設計段階での配慮が足りないと、
せっかくの性能を発揮できず、早期摩耗や故障の原因になります。
本項では、多列ローラーチェーンを使う際に
特に注意すべき設計ポイントを初心者でも理解できるように解説します。
列数と強度のバランスを考える
- 列数を増やせば強度は上がるが、重量やコストも増える
- 必要な伝達トルクと安全率を計算し、最適な列数を選ぶ
- 過剰設計は無駄なコスト増、過小設計は早期故障の原因になる
スプロケットの精度と位置合わせ
潤滑方法の工夫
スペース確保と安全カバー
張力とたるみ管理
メンテナンス性の確保
多列ローラーチェーンは、
重負荷環境での動力伝達において非常に頼れる機械要素です。
しかし、その性能を長く維持するには、
列数・位置精度・潤滑・スペース・張力・メンテナンス性といった
要素を設計段階からしっかり押さえる必要があります。
「とりあえず強いチェーンを付ければ大丈夫」
という考えではなく、
使う環境とメンテナンス方法まで含めた設計が、
長寿命と安定運転の鍵です。
多列ローラーチェーンの主な使用例
～重負荷・高トルクを支える現場の縁の下の力持ち～
多列ローラーチェーンは、複数列のチェーンを並べて使用することで、
大きな動力を効率よく伝えることができる機械要素です。
重負荷や高トルクがかかる現場で活躍しており、
産業機械や大型装置には欠かせません。
ここでは、初心者の方にも分かりやすく、
多列ローラーチェーンが活躍する代表的な使用例をご紹介します。
大型コンベア（鉱石・資材搬送）
- 鉱山や港湾、製造工場などで使用される大型コンベアの駆動部に採用されます。
- 重量物や大量の資材を長距離搬送するため、高い引張強度と耐久性が必要。
- 多列構造によって動力を安定的に伝達でき、過酷な環境でも長寿命です。
高出力ポンプやコンプレッサー
- 発電所や大型プラントのポンプ、コンプレッサー駆動に使用。
- 回転軸に大きなトルクが必要なため、単列チェーンでは足りない場合に多列化します。
- 高速回転時の振動や衝撃にも強く、長時間の連続運転に耐えられます。
製鉄・製紙などの重工業機械
- 製鉄所の圧延機や製紙工場の大型ロール駆動など、大出力が常時必要な設備で活躍。
- 多列チェーンは、力の伝達を均等に分散できるため部品の寿命が延びるメリットがあります。
- 耐摩耗性・耐熱性に優れた特殊材質チェーンも利用されます。
建設機械の駆動部
- クレーン、掘削機、アスファルトフィニッシャーなどの駆動部に使用。
- 屋外での粉塵・泥・雨などの厳しい環境下でも確実に動力を伝達します。
- メンテナンスしやすい設計により、現場での稼働率を高めます。
多列ローラーチェーンは、
「大きな力を確実に伝えたい」という場面で選ばれる信頼性の高い部品です。
大型コンベアから重工業機械、建設機械まで、
その活躍の場は幅広く、産業を支える重要な役割を果たしています。
使用環境や負荷条件に応じて適切に選定し、
メンテナンスを行うことで、長期間安定した稼働が可能になります。
まとめ
多列ローラーチェーンは、大きな力を確実に、
長期間安定して伝えるための頼れる選択肢です。
ただし、列数や材質、取り付け条件を正しく選ばないと、
せっかくの強度が十分に発揮できません。
機械の負荷条件と設計スペースをよく確認し、
最適な仕様を選定することが、長寿命で安定した運転への近道です。
