タイミングプーリは、回転運動を滑らずに正確に伝えるために使われる機械要素です。モーターやステッピングモーターなどの動力を、「ずれなく・一定の速度で」他の軸に伝えたい場合に多用されます。
この記事では、そんなタイミングプーリの基礎的な特徴と選定時に注意すべきポイントを、初心者向けにわかりやすく解説します。

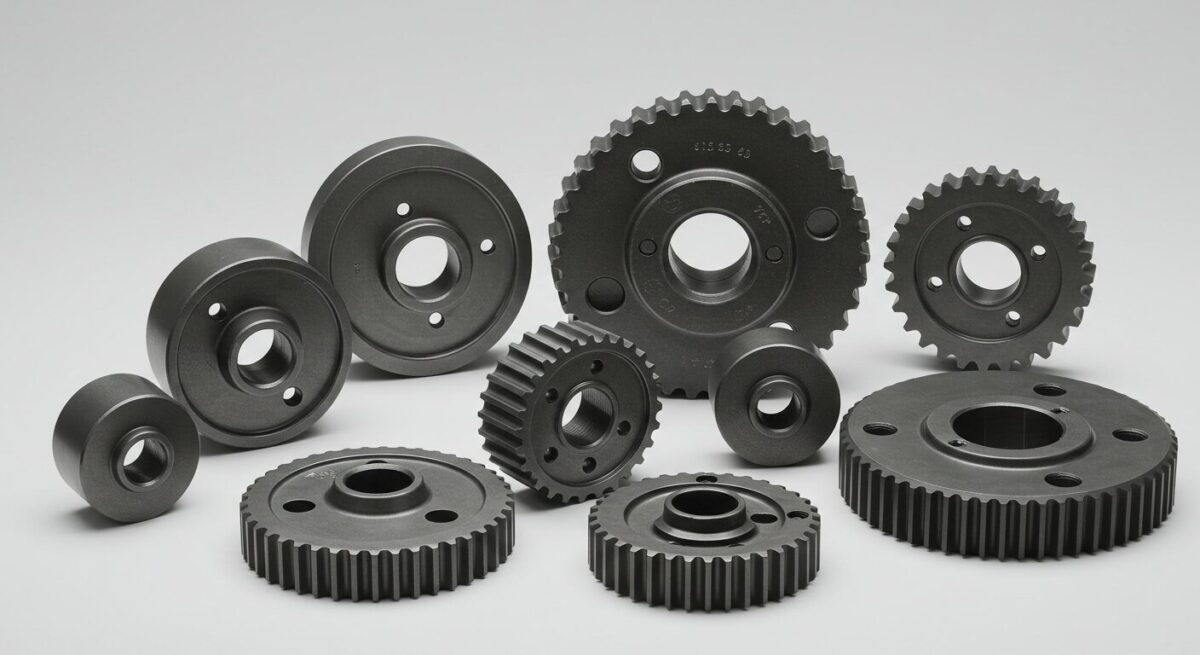

タイミングプーリとは？
タイミングプーリとは、「歯付きベルト（タイミングベルト）」と組み合わせて使う歯車状のプーリのことです。
ベルトの内側には歯（山）が刻まれており、プーリの歯と正確に噛み合うことで、滑りのない動力伝達を実現できます。

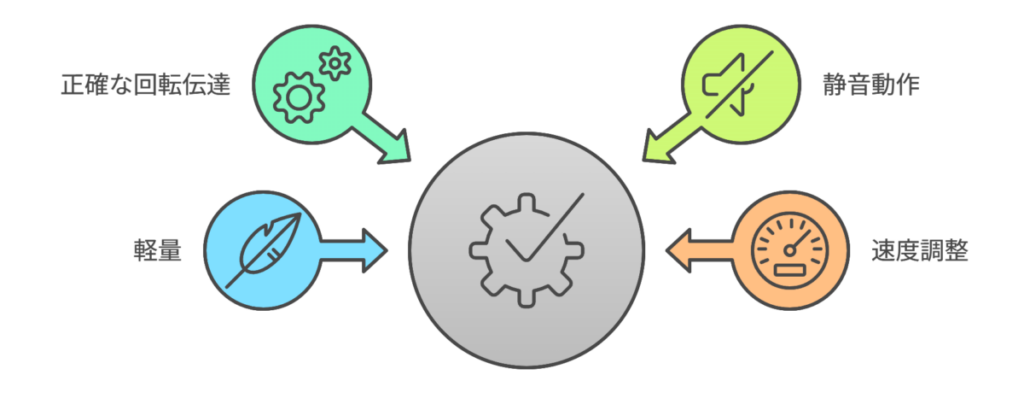

タイミングプーリの主な特徴とは？
機械設計の現場では、動力を「滑らずに・正確に」伝えるための要素が必要です。
そこで活躍するのが、タイミングプーリです。
「Vベルトとは何が違うの？」「なぜ位置決め装置に使われるの？」
そんな疑問を持つ設計初心者の方に向けて、タイミングプーリの4つの主な特徴をわかりやすく解説します。
特徴①：正確な回転伝達が可能（スリップしない）
タイミングプーリの最大の特徴は、滑らずに正確な回転を伝えられる点です。
一般的なVベルトや平ベルトでは、高速回転や重負荷時に「スリップ（滑り）」が起こることがあります。
これは、摩擦だけで動力を伝えているためです。
一方、タイミングプーリは歯車のようなかみ合い構造を持っています。
タイミングベルトの歯と、プーリの歯がしっかり噛み合うため、絶対に滑らないという利点があります。
活用例
✅ ステッピングモーターによるX-Y位置決め装置
✅ ロボットの関節制御や3Dプリンター
✅ IC搬送機など、正確な位置制御が必要な装置
特徴②：静音・低振動な動作が可能
タイミングベルトは、ゴムやウレタンなどの柔らかい素材でできています。これにより、チェーンやギヤに比べて振動が少なく、騒音も非常に静かです。
また、金属同士の打音がないため、滑らかな回転動作が得られます。
向いている用途
✅ 医療機器（静音性が重要）
✅ オフィス機器（複合機、プリンター）
✅ 商品搬送装置（人が近くにいる場所）
特徴③：軽量・低メンテナンス
タイミングプーリとベルトは、非常に軽量な駆動要素です。
チェーンやギヤのような金属の重さや摩耗対策（オイル・グリス）も不要。
そのため、次のようなメリットがあります。
✅ 軽量化による省エネ設計
✅ メンテナンス頻度の低減
✅ 設備保全のコスト削減
タイミングベルトは基本的に乾式で使えるので、
油で汚したくない装置にも安心して使用できます。
特徴④：減速・増速が自在にできる
タイミングプーリは、入力側・出力側の歯数の比率によって回転速度とトルクを調整することが可能です。
これはギヤと同じ考え方で、設計者が自由に変速比（減速比・増速比）を決められるという利点があります。
例1：減速の場合
- 入力側：20歯 / 出力側：40歯
- 減速比：1:2（出力の回転数は1/2、トルクは2倍）
例2：増速の場合
- 入力側：30歯 / 出力側：15歯
- 増速比：2:1（出力の回転数は2倍、トルクは1/2）
ベルト駆動でここまで柔軟に比率を変えられる点も、タイミングプーリの大きなメリットです。

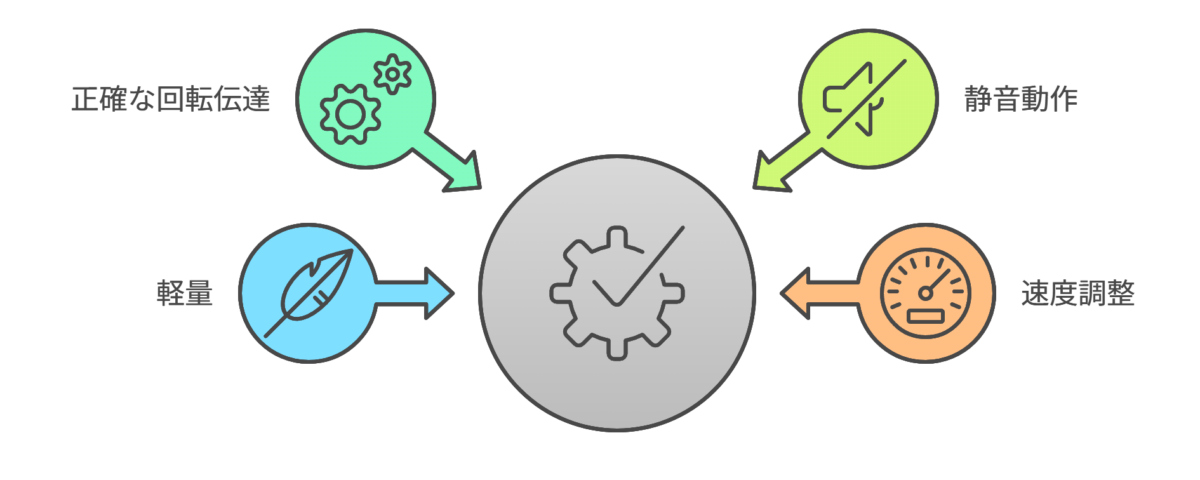

タイミングプーリの特徴を一言で言うと？
| 特徴 | 内容 |
|---|---|
| スリップしない | 歯でかみ合って動くため、回転が正確に伝わる |
| 静かで振動が少ない | ゴム製ベルトを使うので音が静かで滑らかな動きが可能 |
| メンテが楽・軽量 | 潤滑不要で軽く、保守の手間も少ない |
| 減速・増速が自由に設定できる | プーリの歯数比率で回転速度とトルクを調整可能 |
設計初心者向けアドバイス
- 動作精度が必要な装置にはまずタイミングプーリを検討！
→ ステッピングモーターとの相性も良く、設計もシンプルです。 - Vベルトやチェーンと比較して用途を判断するのがコツ
→ 高速・高トルクならチェーン、静音・高精度ならタイミングプーリ。 - 歯数やピッチは後の選定にも関わるのでCADで管理すると◎
タイミングプーリは、一見シンプルでも非常に応用範囲が広く、奥の深い要素部品です。
設計初心者でも扱いやすく、失敗も少ないので、まずは小型機構や搬送装置で導入してみるのがおすすめです。
「どのプーリを選んだらいいか分からない…」という場合は、
使用環境・トルク・ベルト長などの条件を整理するだけでも選定がぐっと楽になります。

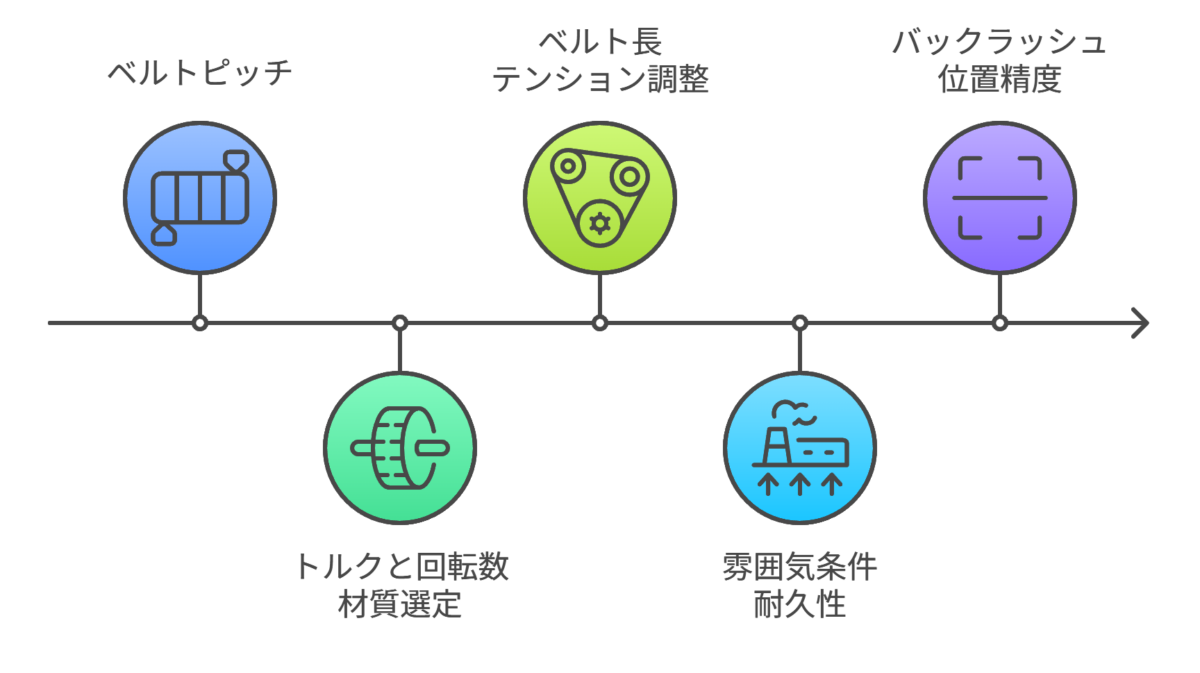

タイミングプーリ選定時のポイント
タイミングプーリとベルトを選ぶ際には、以下の5つのポイントを押さえておく必要があります。
ベルトピッチの種類を選定
タイミングベルトにはさまざまな「ピッチ（歯の間隔）」があります。
一般用途向けタイミングベルト（XL・L・Hなど）
| 規格 | ピッチ（mm） | 特徴 |
|---|---|---|
| XL | 5.08 | 小型機械向け |
| L | 9.525 | 汎用的に使用される |
| H | 12.7 | 高トルク対応可 |
| XH | 22.225 | 大型機械向け |
| XXH | 31.75 | さらに大きな負荷対応 |
高トルク向けタイミングベルト
| 規格 | ピッチ（mm） | 特徴 |
|---|---|---|
| P2M | 2 | 小型精密機器向け、静音性が高い |
| P3M | 3 | コンパクトな機械に適用、精度重視 |
| P5M | 5 | 一般的な産業機械に広く使用される |
| P8M | 8 | 高トルク対応、工作機械や搬送装置向け |
| P14M | 14 | 大型機械向け、耐久性と強度に優れる |
ベルトとプーリは同じピッチ規格で揃える必要があります。
合っていないと、噛み合いせず故障の原因に。
必要なトルクと回転数に合った材質・構造を選ぶ
| 材質 | 特徴 | 向いている用途 |
|---|---|---|
| アルミ | 軽量で加工性が高いが、耐摩耗性は劣る | 小型機器・軽荷重用 |
| 鋼（スチール） | 耐久性・強度に優れる。錆には要注意。 | 産業機械・中～重荷重用途 |
| 樹脂製 | 軽量・低コスト。低トルクで静音性が必要な場面 | 小型ロボット、医療機器など |
📌 重負荷・連続運転では焼き付き・歯欠け防止のために鋼製を選ぶことが一般的です。
ベルト長とテンション調整
ベルトを使用するには、適切なベルト長さとテンション（張力）が必要です。
- センターディスタンス：モーターとプーリの中心間距離を事前に設計
- 張力調整機構：スライドベースやアイドラプーリで、ベルトの張りを調整
⚠️ 張りが弱いとスリップ・歯飛びの原因、強すぎると軸受やモーターに負荷がかかるため注意。
雰囲気条件・耐久性への配慮
- 油や薬品の多い環境 → ウレタンベルトやステンレス芯線入りが◎
- 高温・低温環境 → 材質の耐熱温度・劣化リスクをチェック
- 粉塵環境 → ベルトの歯に異物が噛まないよう、カバーや清掃対策を
バックラッシュと位置精度
位置決め用途では、歯のバックラッシ（ガタ）にも注意が必要です。
- 高精度を求めるなら「ゼロバックラッシタイプ」のベルトやプーリを選定
- 特に「ステッピングモーター＋タイミングプーリ」構成では、繰り返し精度が設計上の鍵
初心者へのワンポイントアドバイス
- 市販のプーリセット（モーター付き）から始めると失敗しにくい！
- 3D CADでベルト長を自動計算するツールを活用すると設計が楽
- 回転⇔直線変換をしたい場合は、「タイミングベルト＋プーリ＋スライダ機構」も検討可能
まとめ：タイミングプーリ選定で失敗しないためのチェックリスト
| チェック項目 | 内容 |
|---|---|
| ピッチの規格は合っているか | XL、L、Hなどで揃える |
| 必要なトルク・強度は足りているか | 軽負荷ならアルミ、高荷重なら鋼など材質を選定 |
| センターディスタンスは計算したか | ベルト長や張力調整を考慮 |
| 環境条件に合っているか | 油・温度・粉塵などに対応した材質選定 |
| 精度や位置決めは問題ないか | バックラッシュや歯数比に注意 |
タイミングプーリは、精密な動力伝達・位置制御が可能な非常に優れた機械要素です。
構造はシンプルでも、選び方と設計の工夫でパフォーマンスが大きく変わります。
ぜひ本記事を参考に、最適なタイミングプーリを選定し、失敗のない設計を進めてください！
