ベベルギヤは、機械設計において「軸の向きを変えて回転を伝える」のに使われる重要な歯車の一種です。
平歯車（スパーギヤ）では実現できないような、斜め方向の動力伝達を可能にするこのベベルギヤは、産業機械から日用品まで、実に幅広い分野で使われています。
この記事では、初心者にも理解しやすいように、ベベルギヤの基本的な構造・特徴・種類・選定時のポイントまでを丁寧に解説していきます。

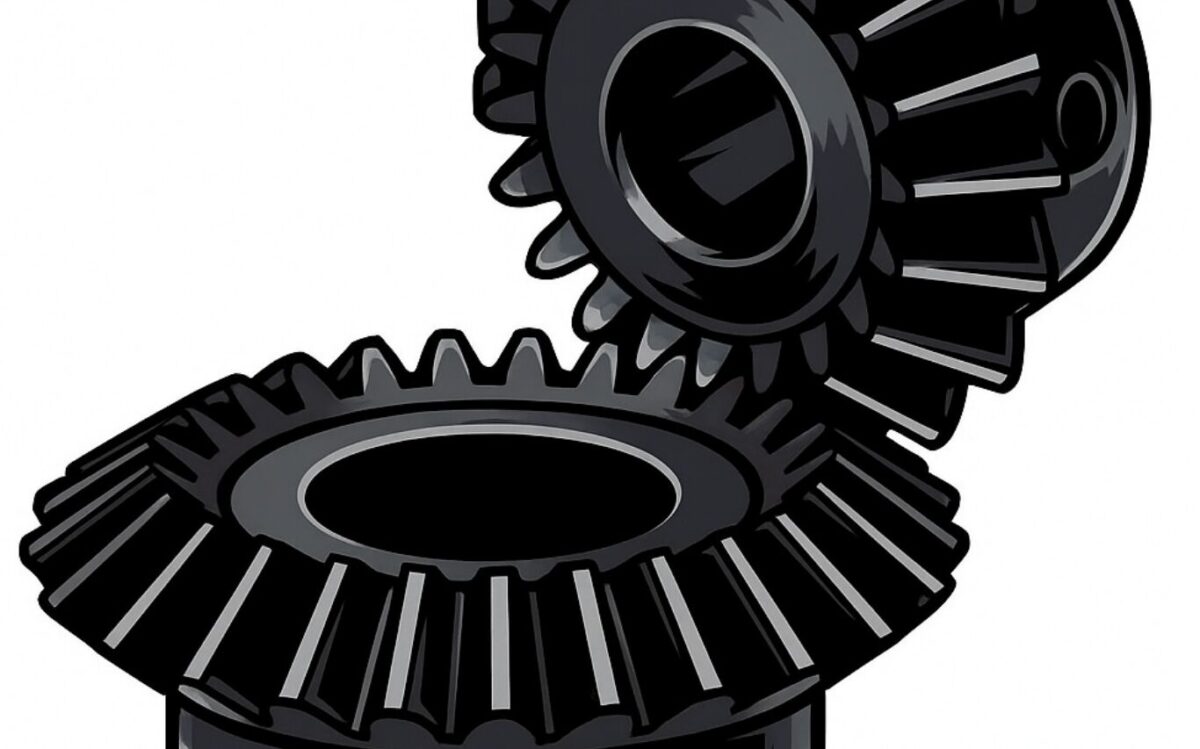

ベベルギヤとは？
軸同士が交差する位置関係で回転を伝える歯車のことです。
特に一般的なのは、90度（直角）で回転方向を変える使い方です。
形状は円錐状で、歯が円錐の外周に沿って刻まれています。
見た目は「斜めのギザギザがついた円錐」といったイメージですね。

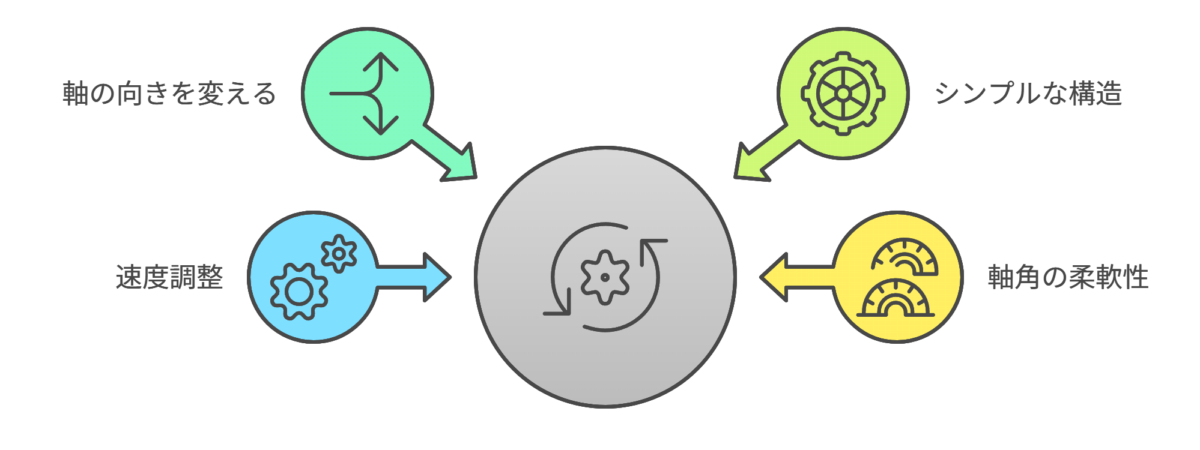

ベベルギヤの主な特徴
ベベルギヤは、回転軸が交差しているときに回転を伝えるための歯車です。
特に90度の角度で回転方向を変えられるため、設計の自由度がぐっと広がります。
形状は、円錐を切り取ったような見た目で、歯がその傾斜面に沿って刻まれています。
これにより、軸が直交（または斜交）していても、滑らかに動力を伝えることができるのです。
特徴①：軸の向きを直角に変えて動力を伝えられる
ベベルギヤの最大の特徴は、「回転方向を変えられる」という点です。
たとえば、モーターが水平方向に回転している場合、ベベルギヤを使えばその回転を垂直方向の軸へと伝えることができます。
これは、軸角が90度で交差する構造をとっているためです。
活用される例
- ハンドドリル：回転方向を変えることで、先端のドリル部分を効率よく動かす
- ミキサーや食品加工機：モーターの回転を縦型のブレードに伝える
- 工作機械の送り装置：旋盤やフライス盤の送り機構に応用される
直角にレイアウトされた軸に対してスムーズに動力を伝えることができるので、
機械の配置自由度が高くなるのが強みです。
特徴②：構造が比較的シンプルで扱いやすい
ベベルギヤは構造がシンプルなため、設計や加工が比較的容易です。
平歯車ほどではありませんが、標準的な加工機械（旋盤・フライス盤）でも製作可能です。
特に、歯が直線状の「ストレートベベルギヤ」は、加工しやすく安価で導入しやすいため、試作や簡易装置でもよく採用されます。
💡 初心者向けポイント
機械設計を始めたばかりの方でも、CADや歯車設計ソフトを使えば比較的容易にモデル化できるため、
学習にも適したギヤ形式です。
特徴③：減速や増速が可能（歯数比で調整）
ベベルギヤは、歯車の歯数を変えることで回転速度を変えることができます。
これは平歯車と同様の原理です。
例)
- 入力側：10枚の歯 → 出力側：20枚の歯
→ 減速比 2:1（回転数が半分） - 入力側：30枚の歯 → 出力側：15枚の歯
→ 増速比 1:2（回転数が2倍）
📌トルク（回す力）との関係
速度を落とせばトルクは増加し、速度を上げればトルクは減少します。
これは減速機全般に共通する法則です。
特徴④：直交以外の軸角にも対応できる
ベベルギヤは基本的には軸角90度で使うことが多いですが、それ以外の角度でも設計可能です。
たとえば…
- 軸角60度
- 軸角120度
このように、レイアウトの制約に応じて軸角を調整できるのもベベルギヤの柔軟な点です。
⚠️ ただし注意点として
✔ 標準品（市販品）はほとんどが90度用
✔ 特殊角度は特注対応になるケースが多く、コスト・納期面で注意が必要です
ベベルギヤは「動力方向を変える」便利な歯車！
| 特徴 | 解説 |
|---|---|
| 回転方向を変えられる | 軸を直角または斜角で交差させて動力を伝達 |
| シンプルな構造 | 初心者でも扱いやすく、製作も容易 |
| 減速・増速が可能 | 歯数比を調整することで速度制御 |
| 角度に柔軟に対応 | 標準は90度、特注で自由な軸角に設計可能 |
初心者へのアドバイス
✔ ベベルギヤは「直角配置の設計で迷ったときの選択肢」として覚えておきましょう。
✔ 設計時には「歯数比・軸角・回転数・トルク」の4点を基本に考えるとスムーズです。
✔ 標準部品カタログ（ミスミ、KHKなど）も活用し、まずは標準品から検討するのがおすすめです。
ベベルギヤの主な種類
ベベルギヤにはいくつかの種類があり、それぞれ特性や用途が異なります。
| 種類 | 特徴 |
|---|---|
| ストレートベベルギヤ | 歯が直線。安価で製造しやすい。中～低速用途に。 |
| スパイラルベベルギヤ | 歯が曲線で噛み合いが滑らか。高速・静音性に優れる。 |
| ゼロールベベルギヤ | 歯の形状が特殊。ストレートとスパイラルの中間的性質。 |
| ハイポイドギヤ | 軸がずれているベベルギヤの発展形。トルク伝達力が高い。 |

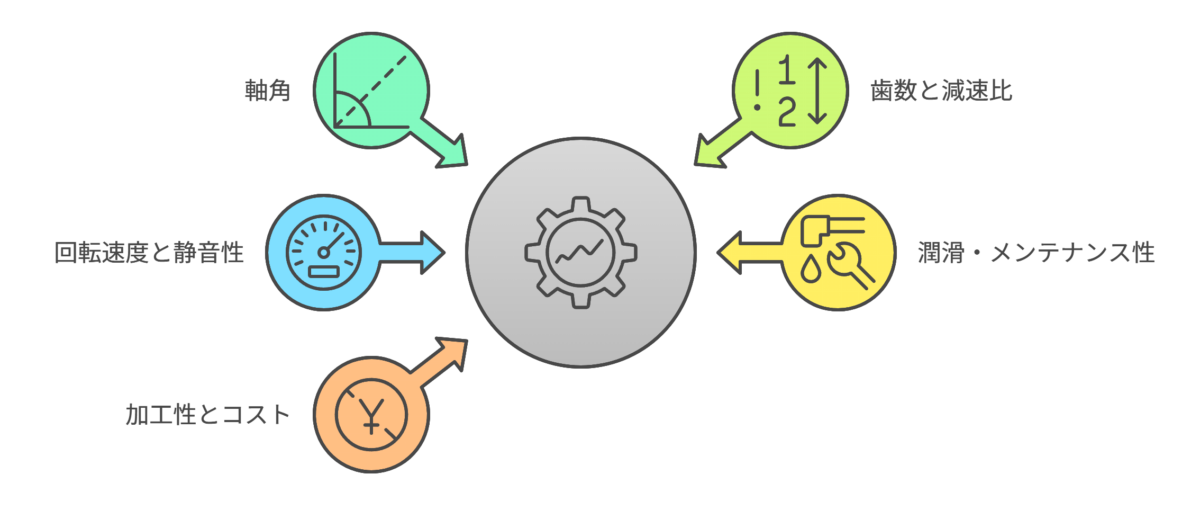

ベベルギヤ選定のポイント
ベベルギヤを設計で使う際には、以下のような項目を検討することが重要です。
軸角
通常は90度ですが、用途に応じて異なる角度が必要な場合は、カスタム設計や特殊品を検討します。
歯数と減速比
- 減速 or 増速か？
- トルクと回転数のバランスは？
設計初期でしっかりシミュレーションすることが重要です。
回転速度と静音性
- 高速回転の場合は、スパイラルベベルギヤが適しています。
- 低速ならコスト重視でストレートベベルギヤが有効です。
潤滑・メンテナンス性
- 高速・高荷重の用途では油潤滑が必須
- 回転方向が変わる箇所はグリース管理も重要
加工性とコスト
- 一般加工で済むストレートタイプは安価
- 精密な動作が必要ならスパイラルやゼロールも視野に入れる
ベベルギヤの注意点
| 注意点 | 解説 |
|---|---|
| 軸配置に制約あり | ベベルギヤは「交差軸用」なので、平行軸には使えない。 その場合は平歯車やウォームギヤを検討。 |
| 調整が難しい | 噛み合い位置の調整がシビアで、 バックラッシュや騒音の原因になりやすい。 |
| 歯面荷重が集中しやすい | 過大荷重や芯ずれがあると、早期摩耗や破損のリスクがあるため、 軸受選定も含めて慎重に設計する必要あり。 |
まとめ：ベベルギヤは「直角伝達＋減速」の基本形！
| 項目 | ポイント |
|---|---|
| 回転方向を変える | 軸を直交させて動力伝達が可能（主に90度） |
| 減速・増速もできる | 歯数比で出力速度とトルクを調整 |
| 種類で選ぶ | コスト・静音性・強度などに応じてタイプを選択 |
| 設計の自由度も高い | 小型機器から重機まで幅広く活用可能 |
ベベルギヤは、歯車設計の基礎を学ぶうえで非常に役立つ部品です。機械のレイアウト設計で「直角に動力を曲げたい」と思ったら、まずベベルギヤを思い出しましょう。
カタログには「モジュール」「歯数」「歯幅」「軸角」などが記載されていますが、必要なトルクと速度の関係から逆算するのが基本です。
