機械設計において、カム機構とクランク機構は運動を変換する重要な役割を担います。カム機構は回転運動を直線運動や間欠動作に変換し、クランク機構は回転運動を往復運動に変換する特徴があります。これらの機構を適切に選定することで、機械の性能や精度が向上し、効率的な設計が可能となります。
本記事では、それぞれの基礎知識と選定ポイントを詳しく解説し、設計の参考となる情報をまとめました。

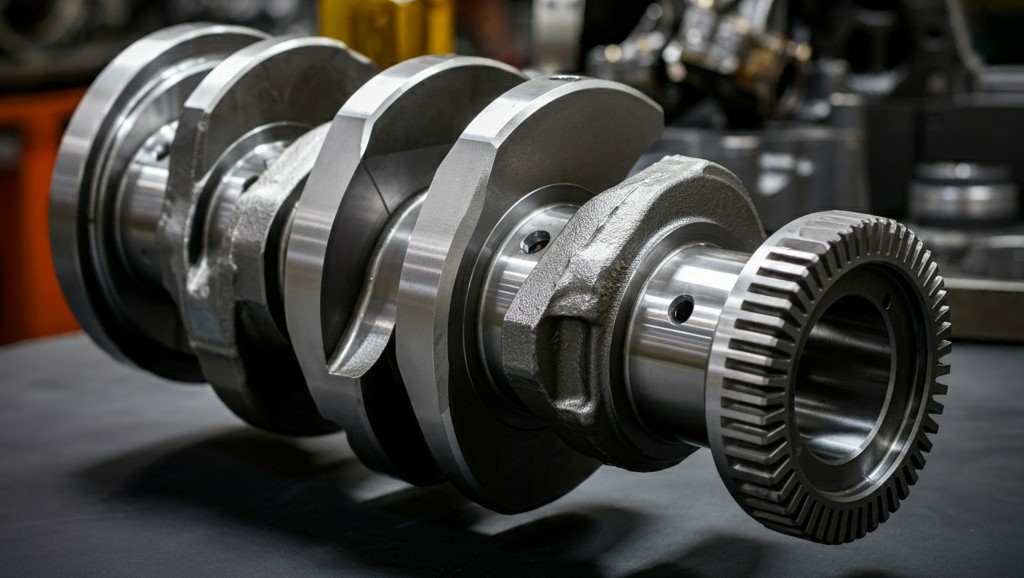

カムの機能と選定ポイント
カム機構は、入力動作を特定の形状に基づいて出力動作へ変換する機械要素です。これにより、複雑な動作の制御が容易になり、産業機械や自動化システムで広く活用されています。適切なカム機構を選定することで、機械の精度や耐久性が向上します。カム機構の選定においては、以下のポイントを考慮することが重要です。
✅ 運動パターンの要求
必要な動作パターン（往復運動、変速運動、間欠運動）を明確に定義
✅ 負荷条件と耐久性
トルクや摩擦を考慮し、カムとフォロワーの材質（高耐久性素材）を選定
✅ カムの形状
運動パターンに応じて適切なカム形状（ディスクカム、シリンダカム、溝カムなど）を選択
✅ 動作速度と制御
高速動作時の慣性力や摩耗対策として、適切な材質や潤滑を選定
適切なカム機構を選定することで、安定した動作制御が可能となり、機械の信頼性が向上します。
機械カムと電子カムの使い分け
機械設計では、カム機構を用いて複雑な動作を実現することが多くあります。近年では電子カムを用いたシステムも増えていますが、高負荷がかかる環境では依然として機械カムが最適です。
✅ 機械カムを選ぶべき場面
✔ 高負荷・高トルク・高速動作が求められる機械
✔ 衝撃荷重に耐える必要がある環境
✔ 長期間安定した動作を維持したい場合
✅ 電子カムを選ぶべき場面
✔ 柔軟な動作変更が頻繁に必要
✔ 多軸制御が必要で、同期動作を行うシステム
✔ 低負荷・中速動作の機械
高負荷環境では、機械カムの剛性の高さと衝撃荷重への耐性が圧倒的に有利です。一方、電子カムはプログラム変更の柔軟性があるため、負荷が小さく、頻繁に動作を変更するシステムに適しています。設計の目的に応じて、最適な方式を選択しましょう。
カムフォロアの特性と選定ポイント
カムフォロアは、カムの輪郭を転がりながら追従する軸受付きのローラーで、カム機構の動作をスムーズにし、摺動抵抗を低減する重要な機械要素です。適切なカムフォロアを選定することで、機械の耐久性や精度を向上させることができます。
カムフォロアの選定においては、以下のポイントを考慮することが重要です。
✅ 荷重の種類と大きさの確認
高荷重用途にはニードルローラーを採用したモデルを選択
✅ 高速回転対応
低摩擦ベアリングや軽量な外輪を持つタイプを選定
✅ 取り付け方式の選択
ねじ付きシャフト（スタッドタイプ）で簡単に固定可能
✅ 潤滑方式の確認
長寿命化のためにグリース封入型やオイル潤滑型を選択
✅ 使用環境の適合性
防塵・防水仕様や耐熱仕様など、用途に適した仕様を選択
適切なカムフォロアを選定することで、機械の安定した動作やメンテナンス性の向上が可能になります。
代表的なカム曲線
カム機構では、カムの形状によってフォロアの動きが決まり、その動作特性を左右する重要な要素となります。カム曲線にはさまざまな種類があり、それぞれ異なる特性を持ちます。代表的なカム曲線として 変形正弦曲線（MS）、変形台形曲線（MT）、変形等速度曲線（MCV） などがあり、用途に応じて選定されます。
📌 変形正弦曲線（MS）
✅ 特性：フォロアの加速度変化が滑らかで、衝撃や振動が少ない
✅ 適用用途：高速運転が求められるカム機構や、振動を抑えたい用途に適する
✅ 注意点：運動の始めと終わりで急な速度変化が発生するため、負荷によっては注意が必要
📌 変形台形曲線（MT）
✅ 特性：加速度が一定時間ゼロとなるため、衝撃が少なく安定した動作を実現
✅ 適用用途：工作機械や搬送装置など、比較的低速で安定した動作が求められる機構
✅ 注意点：変位と速度の変化が急なため、高速運転には不向き
📌 変形等速度曲線（MCV）
✅ 特性：速度変化が一定で、動作がスムーズで制御しやすい
✅ 適用用途：均一な動作を求める包装機械や搬送装置に適する
✅ 注意点：加速度の変化が大きいため、適切なフォロアやガイド機構の選定が必要
カム機構を設計する際には、これらのカム曲線の特性を理解し、用途や機械の動作条件に応じて最適なカム曲線を選択することが重要です。
カムポジショナーの特徴と活用法
カムポジショナーは、カムの角度を高精度に制御するための装置 であり、主に1回転シャフトの角度制御 などに利用されます。特に、生産設備や搬送装置、包装機械などの分野 で多く用いられ、位置決めやタイミング制御の精度向上に貢献します。
📌 カムポジショナーの仕組み
カムポジショナーは、主に以下の要素で構成されます。
✅ ロータリーエンコーダ：回転軸の角度を検出
✅ コントローラー：設定した角度に応じて出力信号を制御
✅ 出力ユニット：制御信号をもとに、モーターやシリンダーを駆動
エンコーダで回転角度を検出し、設定されたタイミングで出力信号を切り替える ことで、精密な動作を実現します。
📌 カムポジショナーの主な用途
🔹 プレス機：プレス加工のタイミング制御
🔹 包装機械：フィルムカットや充填工程の同期制御
🔹 自動組立機：回転テーブルの位置決め
🔹 搬送装置：コンベアの動作制御
📌 カムポジショナーの選定ポイント
✅ 制御する角度の分解能（精度）
高精度が求められる場合は、高分解能のエンコーダを搭載したモデルを選定
✅ 出力チャンネル数
複数の動作を同期させる場合は、多チャンネル対応の機種が必要
✅ 応答速度
高速回転する装置では、リアルタイム制御性能が求められる
✅ 接続インターフェース
PLCやサーボモーターとの互換性を考慮
カムポジショナーを導入することで、精密なタイミング制御が可能となり、設備の高速化・高精度化を実現できます。
インデックスユニットの特徴と活用方法
インデックスユニットは、回転や直線運動を一定の角度・距離ごとに区切って間欠的に動作させる装置 です。
高い繰り返し精度を持ち、工作機械や自動組立ライン、搬送装置などの分野 で広く活用されています。
📌 インデックスユニットの仕組みと特徴
インデックスユニットは、入力軸の回転を特定の間隔で出力軸に伝える機構 で構成され、代表的な方式には以下があります。
✅ カム式（ローラーギアカム）
✔ カムとフォロアを組み合わせた構造で、スムーズな動作と高精度な停止位置決めが可能
✔ 高速動作でも衝撃や振動が少なく、静音性に優れる
✅ ロータリインデックステーブル
✔ 円形のテーブルが間欠回転し、ワークを定位置に供給
✔ 加工や組立工程での精密な位置決めに最適
✅ ラチェット機構
✔ 爪がラチェットホイールを押し出すシンプルな構造
✔ 低速・低コストな用途に適用
📌 インデックスユニットの主な用途
🔹 工作機械：タレット旋盤や穴あけ機の工具位置決め
🔹 自動組立ライン：コンポーネントの正確な供給と位置決め
🔹 包装機械：容器の回転搬送と充填工程の同期制御
🔹 印刷機械：紙送りや印刷位置決め
📌 インデックスユニットの選定ポイント
✅ 間欠動作の精度
高精度な位置決めが必要な場合、ローラーギアカム式 がおすすめ
✅ 耐久性とメンテナンス性
長寿命でメンテナンス頻度が少ない機種を選定
✅ 動作速度と負荷容量
使用環境に応じたトルク容量や回転速度を考慮
✅ 駆動方式
モーターやシリンダーとの組み合わせを最適化
インデックスユニットを導入することで、製造工程の効率化や製品品質の向上が期待できます。

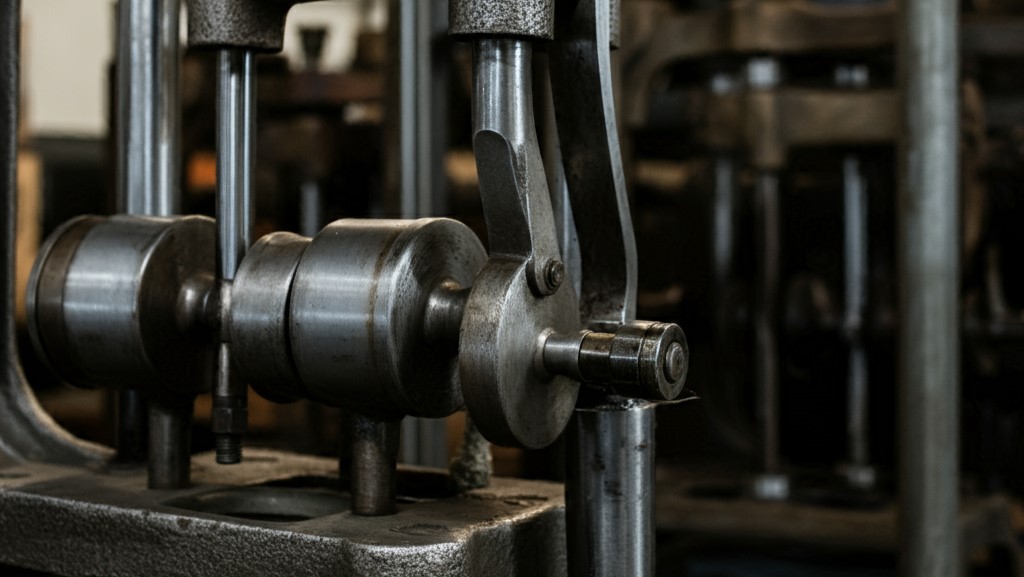

クランクの機能と選定ポイント
クランク機構は、回転運動を往復運動に変換する代表的な機構 であり、多くの機械装置で利用されています。
また、逆に往復運動を回転運動に変換する用途 にも使用され、エンジンやコンプレッサー、ポンプなど で重要な役割を果たします。
📌 クランク機構の基本構造と動作原理
クランク機構は、主に以下の3つの要素 で構成されます。
🔹 クランク：回転運動を行う回転部品（軸やアーム）
🔹 コネクションロッド（連接棒）：クランクとスライダーを連結する部品
🔹 スライダー：往復運動を行う部品
この機構の動作原理は、クランクが回転すると、それに連結されたコネクションロッドが動き、スライダーが直線的な往復運動をする というものです。
このシンプルな動作が、様々な機械システムで応用されています。
📌 クランク機構の主な用途
✅ エンジン（内燃機関）
- ピストンの往復運動をクランクシャフトの回転運動に変換
- 自動車やバイク、船舶のエンジンに使用
✅ コンプレッサー
- 電動モーターなどの回転を往復運動に変換し、空気を圧縮
- 冷蔵庫やエアコン、工業用圧縮機で利用
✅ ポンプ（往復動ポンプ）
- 流体を吸引・吐出するためにクランク機構を利用
- 水や油の移送、燃料供給装置などに使用
✅ プレス機・鍛造機
- クランクの回転により、金属や部品を打ち抜く・成形する
✅ 織機・裁断機
- 縦糸や裁断刃の動作を制御
📌 クランク機構のメリットとデメリット
🔹 メリット
✅ 単純な構造で信頼性が高い
✅ 回転運動と直線運動の変換が容易
✅ 効率的に力を伝達できる
🔹 デメリット
🚫 摩擦や摩耗が発生しやすい（定期的な潤滑が必要）
🚫 高回転時に慣性力が大きくなり、振動が発生しやすい
🚫 機構全体が比較的大きくなることがある
📌 クランク機構の選定ポイント
✅ ストローク長（往復運動の移動距離）
✅ クランクの回転速度（使用環境に適した回転数を考慮）
✅ 負荷の大きさと耐久性（材料選定や潤滑対策が重要）
✅ バランスと振動対策（特に高速回転時）
クランク機構は、そのシンプルさと汎用性から、機械設計において基本的かつ重要な構造 の一つです。
まとめ
カム機構とクランク機構は、それぞれ異なる特性を持ち、用途によって適切に選定することが求められます。カム機構は精密な動作制御や間欠動作に適しており、クランク機構は連続的な動作や往復運動の変換に優れています。本記事で紹介した内容を参考に、それぞれの特性を活かした機械設計を行いましょう。
