直動部品は、滑らかで正確な直線運動を実現するために使用される重要な機械要素です。本記事では、代表的な直動部品である無給油ブッシュ、リニアブッシュ、リニアガイド、およびボールスプラインの特性と選定ポイントについて解説します。
無給油ブッシュ
特性
無給油ブッシュは、潤滑油を必要としない滑り軸受の一種です。
✅自己潤滑性
素材に含まれる固体潤滑剤（例：PTFEやモリブデン）により、長期間の使用が可能。
✅シンプルな構造
構造が簡素で、取り付けが容易。
✅耐環境性
塵や水分の多い環境でも動作可能。
✅低速・軽荷重に最適
回転や直動で使用可能だが、重荷重や高速運動には不向き。
選定ポイント
📌コスト重視
初期費用が低いため、コストパフォーマンスが重要な場合に適している。
📌メンテナンス性
潤滑作業を削減できる環境で選定する。
📌荷重・速度
軽荷重かつ低速運動が前提の場合に有効。
リニアブッシュ
特性
リニアブッシュは、シャフトに沿って滑らかな直線運動を可能にするベアリングです。
✅低摩擦
ボールがシャフトと接触することで摩擦が少ない。
✅高精度
ガイド精度が高く、繰り返し精度が求められる用途に適する。
✅交換性
標準化されたサイズが多く、互換性がある。
✅静音性
動作音が比較的静か。
選定ポイント
📌精度要求
繰り返し精度が高い用途に適している。
📌コストパフォーマンス
リニアガイドより低コストな場合が多い。
📌環境条件
粉塵や湿気が少ない清浄な環境で使用することが推奨される。
リニアガイド
特性
リニアガイドは、レールとスライダーの組み合わせで高精度な直線運動を提供します。
✅高剛性
重荷重に耐える能力があり、剛性が高い。
✅長寿命
接触面が最適化されており、寿命が長い。
✅滑らかな動作
ボールやローラーによる動作で滑らかさを実現。
✅取り付けが簡単
位置合わせが容易な設計。
選定ポイント
📌高負荷対応
重荷重や高速運動が必要な場面での使用に適している。
📌精度重視
繰り返し精度や位置決め精度が求められる場合に選定。
📌環境条件
潤滑剤の使用が前提で、清浄な環境での使用が望ましい。
ボールスプライン
特性
ボールスプラインは、ねじり剛性を持ちながら直線運動を実現するための部品です。
✅高精度
軸方向および回転方向の精度が高い。
✅ねじり剛性
軸の回転を伴う運動で、ねじり剛性を確保できる。
✅軽量・コンパクト
設計がコンパクトで、スペース効率が良い。
✅長寿命
ボールの循環による摩耗低減で寿命が長い。
選定ポイント
📌複合運動
直線運動と回転運動を同時に行う場合に有効。
📌コンパクト性
スペースが限られた環境に適している。
📌コスト
他の直動部品と比較してやや高価。
直動部品比較表

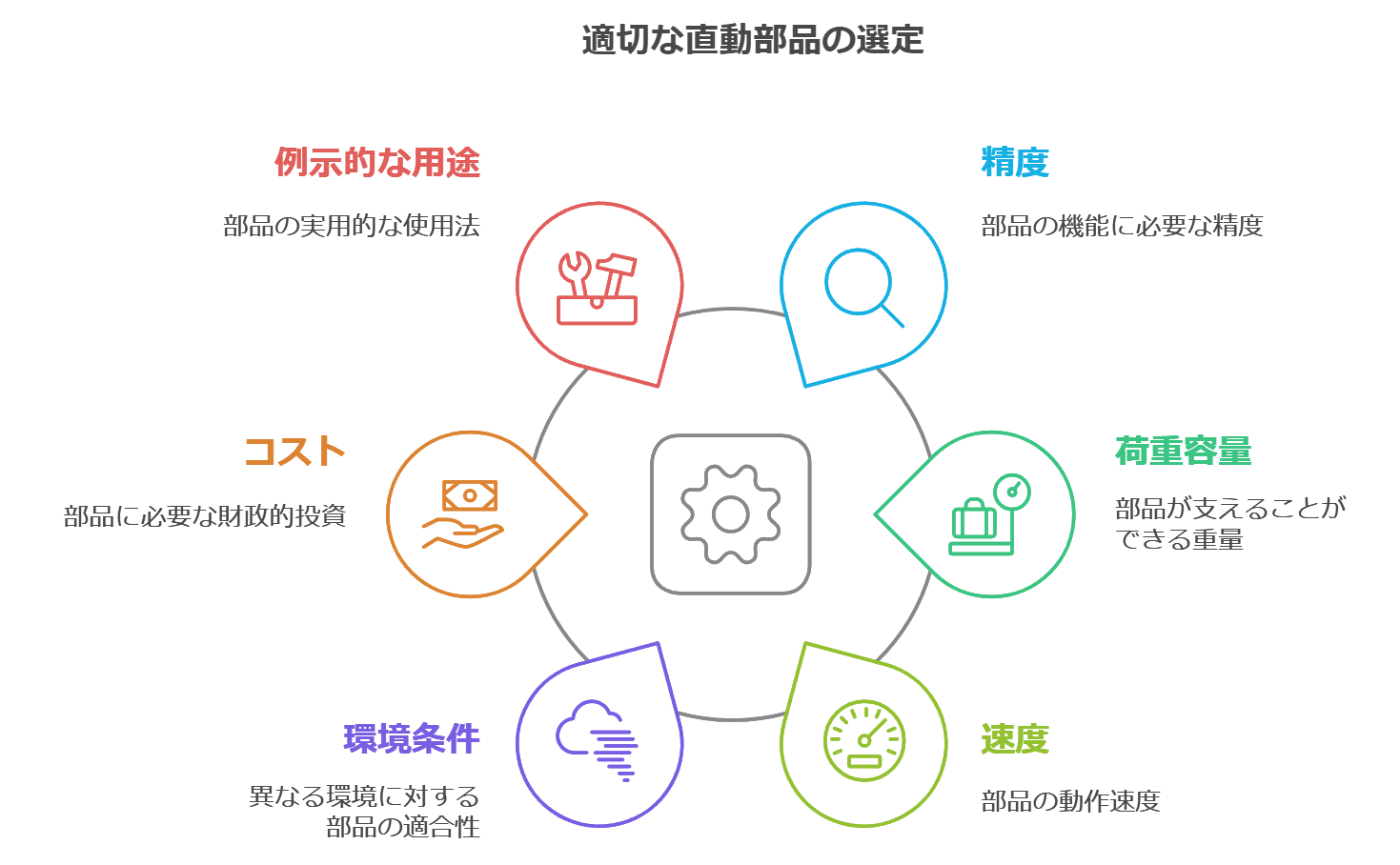

以下は、無給油ブッシュ、リニアブッシュ、リニアガイド、ボールスプラインの選定ポイントを比較した表です。
| 部品名 | 精度 | 荷重 | 速度 | 環境条件 | コスト | 用途の例 |
|---|---|---|---|---|---|---|
| 無給油ブッシュ | 低～中 | 中 | 低速 | 過酷な環境にも対応 | 低コスト | 簡易な直線運動や潤滑剤を使えない環境 |
| リニアブッシュ | 中 | 軽～中 | 中速 | 清浄な環境が望ましい | 中コスト | 中精度の直線運動が必要な搬送装置など |
| リニアガイド | 高 | 中～重 | 高速 | 清浄な環境が望ましい | やや高コスト | 高精度な加工機械や工作機械 |
| ボールスプライン | 高 | 中～重 | 中速 | 清浄な環境が望ましい | 高コスト | 直線運動と回転運動を同時に行う装置 |
この表を参考に、用途や条件に適した直動部品を選定してください。
比較のポイント
精度
- 無給油ブッシュは低～中精度で、簡易的な用途に適します。
- リニアブッシュは中精度で、汎用的な直線運動に利用可能。
- リニアガイドとボールスプラインは高精度が求められる場合に適しています。
荷重
- 無給油ブッシュは軽荷重、リニアガイドとボールスプラインは中～重荷重に対応します。
環境条件
- 無給油ブッシュは厳しい環境下でも使用可能です。
- 他の部品は清浄な環境での使用が推奨されます。
コスト
- 無給油ブッシュが最も安価で、ボールスプラインが高価です。
- この表を参考に、用途や条件に適した直動部品を選定してください。
まとめ
直動部品は、機械設計において滑らかで正確な直線運動を実現するために不可欠な要素です。それぞれの部品には特性や適した用途があり、無給油ブッシュ、リニアブッシュ、リニアガイド、ボールスプラインの選択は、設計要件や使用環境に基づいて慎重に行う必要があります。
例えば、低コストかつメンテナンス性を重視する場合には無給油ブッシュが適しています。一方で、高精度や高速運動、重荷重が求められる場合にはリニアガイドやボールスプラインが優れた性能を発揮します。また、複雑な運動を伴う装置や省スペース設計が必要な場合にはボールスプラインが有効です。
選定時には、使用環境や運動条件（精度、速度、荷重）だけでなく、コストやメンテナンス性も重要な判断材料となります。また、清浄な環境での使用が前提となる部品が多いため、設計段階で環境条件を適切に管理することも必要です。
それぞれの部品にはメリットとデメリットがあるため、比較表を参考に、用途に最適な直動部品を選定し、設計全体の効率性や信頼性を高めるよう心がけましょう。設計段階での適切な選択が、装置の長寿命化や性能向上につながる重要なポイントとなります。
