【AN・ANL・AW】ロックナットの特徴と選定ポイント【キー溝寸法】

機械設計では、「ねじのゆるみ防止」が非常に重要です。

特に振動や回転が関わる機構では、
ナットが緩むことで重大な故障や事故につながる恐れがあります。

そこで活躍するのが「ロックナット」とそれを補助する部品です。

この記事では、代表的な要素である
ANナット、ANLナット、AW（菊座金）について、
初心者にもわかるように解説します。

---

ロックナットとは？

ロックナットとは、ゆるみ防止機能を持った特殊なナットのことです。

振動や衝撃があってもナットが緩みにくく、
軸受の固定やシャフト部品の締結など、様々な機械構造で活用されます。

---

ANナットの特徴と用途

ANナットの特徴

• 軸受の固定などに使われる専用のナット
• シャフトのネジ部にねじ込んで使用
• 専用工具（フックレンチ）で締付け
• 緩み防止のため、AW（菊座金）と組み合わせて使用されるのが一般的
• ネジは右ねじが基本

🔍 用途）

• 軸受（ベアリング）の締め付け・固定
• シャフト端部で部品を押さえる用途

ANナットの選定ポイント

• 緩み防止のためにはAW座金と組み合わせて使用する
• 締め付けには専用工具が必要
• 座金をしっかり噛ませて使用することで、緩み防止効果が高まる

---

ANLナットの特徴と用途

ANLナットの特徴

• ANナットの左ねじタイプ
• 右回転が通常の軸に対して、逆回転方向の力がかかる部分に使用
• 緩み方向が逆になるため、構造的に緩みづらい
• 同様にAW座金と組み合わせて使用されることが多い

🔍 用途）

• 左回転の軸、または逆方向のねじれがかかる箇所
• 両端にナットを取り付ける必要がある回転体など

ANLナットの選定ポイント

• ねじ方向（左ねじ）であることに注意
• 右ねじのANナットと対で使うことで両方向の固定が可能
• AW座金との併用で緩み防止性アップ

---

AW座金（菊座金）の特徴と用途

AW座金の特徴

• ANナット・ANLナット専用のロックワッシャ
• 外周に多数の爪、内側に1本のツメ（キー）がある
• シャフトのキー溝に内側のツメをはめ込み、ナットの緩みを防止
• ナットの溝に外周の爪を折り込んで固定する
• 再使用不可（使い捨て）

🔍 用途）

• 振動が多い場所でのナットのロック
• 軸受の固定や、重要な締結部の緩み防止

AW座金の選定ポイント

• 使用するナットと適合するサイズを選定
  （ANナットやANLナットとセット）
• 締め付け後、外周のツメをナットの溝にしっかり折り込むことでロックされる
• 必ず新品を使用する（変形や疲労による保持力低下を防ぐ）

---

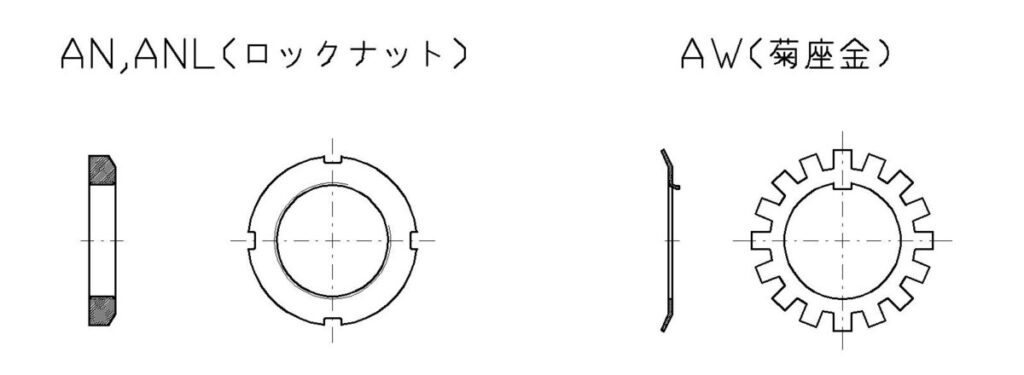

3つの部品の関係を理解しよう

1. キー溝にＡＷ座金の内側の爪を合わせてはめ込む
2. ＡＮナット（またはＡＮＬナット）で締める
3. ＡＮナット溝にＡＷ座金の爪を折り込む

---

菊座金（AW座金）のキー溝寸法とは？～寸法表付き解説～

機械設計では、ナットが緩まないように
「ロック機構」を組み込むことが重要です。

その中でもANナットやANLナットと
組み合わせて使われる菊座金（AW座金）は、
振動や回転に強いゆるみ止め対策として定番の部品です。

今回は、菊座金のキー溝（内歯）寸法について詳しく解説し、
選定のための寸法表もご紹介します。

---

菊座金（AW座金）とは？

AW座金（通称：菊座金）とは、ロックナットの緩み止めとして
使われる専用の座金で、以下の特徴があります。

• 外周に複数の折り曲げ爪（ロック用）
• 内側に1本の爪
• この内側のツメがシャフトのキー溝（スリット）に
  はまり込むことで、座金自体の回転を防止

この「内側の爪」が正しく嵌まることで、
ナットに力をしっかり伝え、かつロック爪を曲げることで
回転を抑える構造になります。

---

なぜキー溝寸法が重要なのか？

シャフトに切られた「キー溝」に、
菊座金の内歯がしっかりと噛み合わなければ、
座金自体が空回りしてしまい、
ロックナットのゆるみ止め機能が失われます。

そのため、シャフトのキー溝と菊座金の内歯寸法が
一致していることが非常に重要です。

---

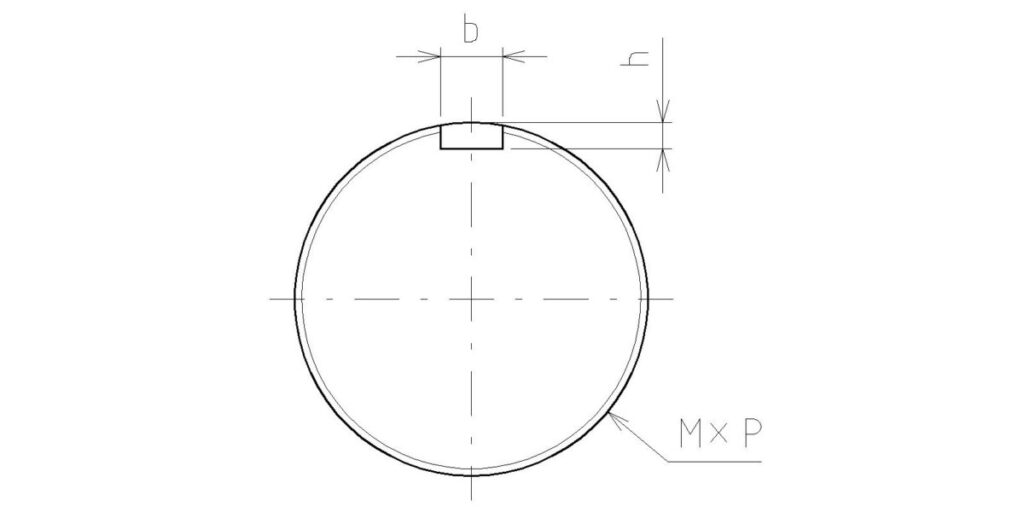

キー溝寸法表（目安寸法）

以下は、「AW座金」の代表寸法（シャフトねじ径・キー幅など）をまとめたものです。
キー溝の寸法については特に規格はなく、目安の寸法を記載します。

呼び番号	適用ナット	シャフトねじ径 [mm]	キー溝幅 b [mm]	キー溝深さh [mm]
AW 00	AN 00	M10×0.75	3.5	2
AW 01	AN 01	M12×1	3.5	2
AW 02	AN 02	M15×1	4.5	2
AW 03	AN 03	M17×1	4.5	2
AW 04	AN 04	M20×1	4.5	2
AW/22	AN/22	M22×1	4.5	2
AW 05	AN 05	M25×1.5	5.5	2.5
AW/28	AN/28	M28×1.5	5.5	2.5
AW 06	AN 06	M30×1.5	5.5	3
AW/32	AN/32	M32×1.5	5.5	3
AW 07	AN 07	M35×1.5	6.5	3
AW 08	AN 08	M40×1.5	6.5	3
AW 09	AN 09	M45×1.5	6.5	3
AW 10	AN 10	M50×1.5	6.5	3

---

選定時の注意点

• シャフトにキー溝が必要
  • 菊座金の内歯をはめるため、
    シャフトに溝加工（1本キー）が必須です。
• 使い捨てが原則
  • 一度使用して曲げた爪は再使用できません。
  • 組立時には新品を使いましょう。

まとめ：正しい組み合わせと使い方が信頼性を左右する

ロックナット周辺部品の理解と正しい選定・使用は、機械の信頼性に直結します。

種類	種別	特徴	使用時の注意
ANナット	右ねじ	基本のナット	AW座金と併用で緩み防止
ANLナット	左ねじ	逆方向の力に対応	対で使用すると効果的
AW座金	菊座金	緩み防止ワッシャ	爪の折り込み、再使用不可

選定時は、ねじの方向、使用環境、
シャフトのキー溝の有無、再使用の可否などを考慮し、
目的に合ったナット・座金の組み合わせを選ぶことが重要です。

とくにAW座金のキー溝寸法は、シャフト加工と密接に関係しており、
寸法の確認を怠るとロック機構が正しく機能しないため、
慎重な設計と選定が求められます。

---
