テーパーピンは、機械設計における締結部品の一種で、テーパー形状（円錐形状）を持つピンです。この形状により、強固な締結力と高い精度が求められる接合部でよく使用されます。この記事では、テーパーピンの特徴、使用される場面、そして選定時の重要なポイントについて解説します。
テーパーピンの特徴
テーパー形状による強固な締結力
✅テーパーピンは、その名前の通り、軸方向にテーパー（傾斜角）を持った円錐形状をしています。
✅この形状により、挿入する際にピンが徐々に圧入され、非常に強力な締結力を発揮します。
✅軸方向の力に強く、機械的な負荷が大きい部分や高精度での位置決めが必要な箇所に適しています。
高い精度と位置決め
✅テーパーピンは、非常に精密な位置決めが必要な場所でよく使用されます。
✅テーパーの角度が一定であるため、締込むことで部品間のずれを防ぎ、正確な位置決めを実現します。
✅また、再組立て時にも位置が変わりにくいため、位置再現性も高いです。
簡単な取り外し
✅テーパーピンは圧入時に強力に締結されます。
✅ピンの片側が細くなっているため、反対側からの打ち出しにより比較的容易に取り外しが可能です。
✅この特性により、組み立てと分解が頻繁に行われる箇所にも適しています。
各種材質に対応
✅テーパーピンは、用途に応じて様々な材質で製作されています。
✅一般的には、スチールやステンレス製のピンが多く使用されます。
✅腐食環境に対応した耐食性の高い材質も選定可能です。
テーパーピンの使用用途
テーパーピンは、以下のような場面でよく使用されます。
精密な位置決めが必要な機構
✅機械のフレーム同士の位置合わせや、歯車とシャフトの正確な位置決めなどに使われます。
✅高精度な組み合わせが求められる箇所で使われます。
強い締結力が必要な部分
✅テーパー形状により、高い締結力が求められる部品の固定に使用されます。
✅例えば、重負荷を受ける架台やブラケットに適しています。
組立・分解が頻繁な箇所
✅テーパーピンは取り外しが容易なため、定期的なメンテナンスや調整が必要な部分にも適しています。
テーパーピンの種類
テーパピンには、様々な種類が存在します。一般的な規格として、次のようなテーパピンがあります。

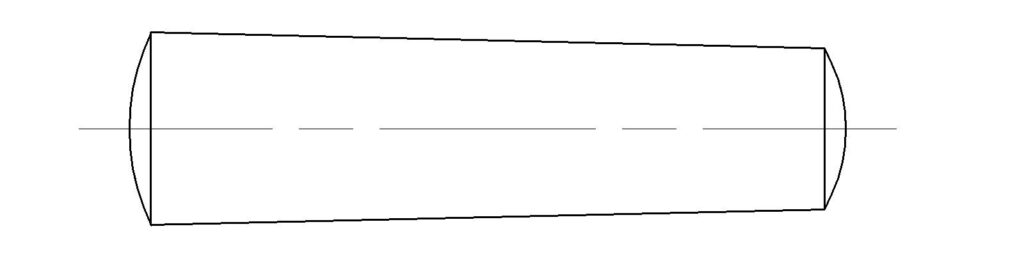

標準テーパーピン
📌 円錐形状が基本的な標準タイプで、主に一般的な機械組み立てに使用されます。
📌 テーパー比は「1/50」が一般的です。

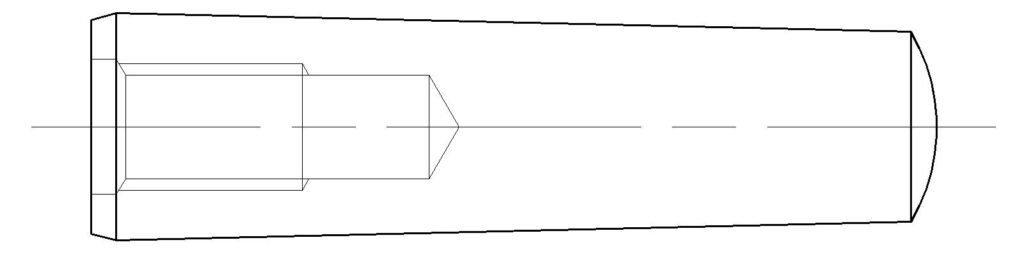

内ねじテーパーピン
📌 ピンの頭にめねじが加工されているテーパピン
📌 専用工具などで取り外せます。

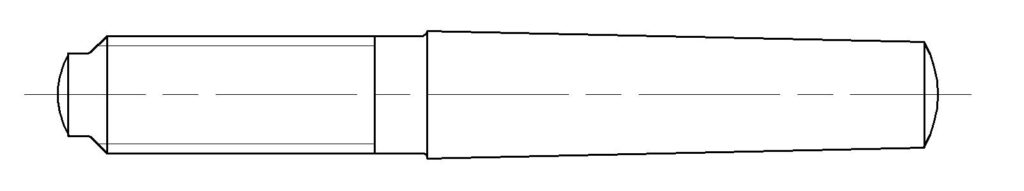

外ねじテーパーピン
📌 ピンの頭がおねじになっているテーパピン
📌 ナットを取付けて回せば取外せる仕様になっています。
テーパーピンの入れ方と抜き方
テーパーピンは、部品の位置決めや固定に使われる円錐形状の機械要素で、精密機械や重機に至るまで広く使用されています。その特徴的な構造と高い固定力から、正確な取り扱いが求められます。この記事では、テーパーピンの入れ方と抜き方、さらに取り扱いの注意点について解説します。
テーパーピンの入れ方
穴の確認
✅テーパーピンに対応したテーパードリルやテーパーリーマーで加工された穴を用意します。
✅穴とピンが正確に一致することが重要です。
✅標準のテーパー比に対応した工具を使用してください。
✅穴内部が清潔でバリがないことを確認します。
工具の準備
✅プラスチックハンマーまたは鉄ハンマー
- ピンを傷つけずに叩くため。
✅プレス機（必要に応じて）
- 精度が要求される場合に使用します。
挿入手順
- ピンを穴に配置
- テーパーピンの細い方を穴の広い端に合わせます。
- 太い方を先に挿入しないように注意してください。
- ハンマーで軽く叩く
- ピンが穴に真っ直ぐ入るよう、プラスチックハンマーで軽く叩きます。
- このとき、ピンが斜めにならないように注意してください。
- 完全に挿入
- ピンが完全に穴に収まるまで、均等な力で押し込みます。
- 必要に応じて鉄ハンマーを使用し、精密な固定を行います。
注意点
- テーパーピンを過剰に叩くと、部品やピン自体が破損する可能性があります。
- 正確なテーパー穴でない場合、ピンが適切に固定されず緩みや破損の原因となります。
テーパーピンの抜き方
工具の準備
✅テーパーピン専用抜き具
テーパーピンの脱着専用の工具を推奨します。
✅ピンポンチ
ピンの直径に適したサイズを選びます。
✅ハンマー
小型の金属ハンマー。
✅潤滑剤の使用（必要に応じて）
ピンが錆びていたり、固着している場合は潤滑剤（例: CRC 5-56）を塗布し、数分間浸透させます。
抜き手順
- ピンの太い端を確認
- テーパーピンは一方向にのみ抜ける構造です。
- 細い方から太い方に向かって力を加えます。
- ピンポンチを使用
- ピンポンチをピンの細い方の端に当て、軽く叩きます。
- 力を均等に加え、ピンが徐々に抜けるようにします。
- 手で引き抜く
- ピンが穴からある程度出たら、ペンチやプライヤーを使って引き抜きます。
外ねじテーパーピンの抜き方
✅ピン頭のおねじにナットを装着して締め込めば抜けます。
固着している場合の対応
- 潤滑剤を多めに使用し、浸透させます。
- 穴周辺を加熱することで膨張を促し、ピンを緩めます。
トラブルシューティング
ピンが抜けない場合
- 潤滑剤の使用や加熱処理を行い、それでも難しい場合は、専門業者に相談してください。
ピンを誤って挿入した場合
- 抜き取った後、穴を再加工して正確な寸法を確保します。
穴が損傷した場合
- 穴の修正が必要です。場合によっては部品交換を検討してください。
テーパーピンは高い固定力と精度を持ち、分解可能な接合を可能にする優れた部品です。ただし、その性能を最大限に引き出すためには、正しい手順で取り扱うことが重要です。
✅入れる際のポイント: 正確なテーパー穴と適切な工具を使用し、均等な力で挿入する。
✅抜く際のポイント: エクストラクターやピンポンチを活用し、慎重に力を加える。
テーパーピンの正しい取り扱いを習得すれば、設計やメンテナンスの効率が大幅に向上します。ぜひこの記事を参考に、安全で効果的な作業を実現してください。
テーパーピンは抜くのが困難になるケースがあります。
抜く可能性がある箇所では外ねじテーパーピンを選定し、抜くことも考えて設計しましょう。
テーパーピンの選定ポイント
材質の選定
✅ テーパーピンの材質は、使用環境に応じて選ぶ必要があります。
✅ 例えば、屋外や湿度の高い環境ではステンレス製ピンが適しており、耐食性が求められます。
✅ 機械用途ではスチール製ピンが使用されることが多く、強度や価格の面でバランスが取れています。
ピン径と長さ
✅ピンの径や長さも選定において重要です。
✅適切なピンを選定しなければ、正確な位置決めができず、締結力が不足する恐れがあります。
✅特に、長さが不足するとしっかりとした圧入ができません。
✅逆に長すぎると外れにくくなる可能性があるため、適切なサイズを選ぶことが大切です。
挿入穴の精度
✅テーパピンを挿入する穴の精度も重要です。
✅挿入穴とピンのテーパーが一致していないと、正しく圧入されず、締結力や位置決め精度が低下します。
✅テーパー角の合うテーパーピンリーマーで加工しましょう。
まとめ
テーパーピンは、そのテーパー形状を活かして強固な締結力と高精度な位置決めを提供する部品です。精密な機械設計や負荷の大きい部分での使用が求められる場面で、非常に有効な締結方法です。材質、寸法を選定し、設計に合わせた穴加工を行うことで、最適な固定力と精度を確保できます。テーパピンの特性を理解し、正しく選定することで、機械の性能と信頼性を向上させることができるでしょう。
