機械設計において、部品の強度、耐摩耗性、耐熱性を確保することは重要な課題の一つです。その中で、SCM440（クロムモリブデン鋼）は、これらの要件を満たす優れた材料として幅広く利用されています。SCM440は、日本工業規格（JIS G4105）において規定されている合金鋼の一種で、主に高い機械的強度と耐久性を持つ部品に使用されます。この材料は、熱処理によって特性を調整することが可能で、汎用性が高い点が大きな特徴です。
SCM440の用途は、建設機械、自動車部品、工作機械の主要部品など多岐にわたり、特に過酷な条件下での使用に適しています。本記事では、SCM440の機械的特性、選定時のポイント、および具体的な用途について詳しく解説します。設計者がこの材料をどのように選び、活用するべきかを理解するための参考にしてください。

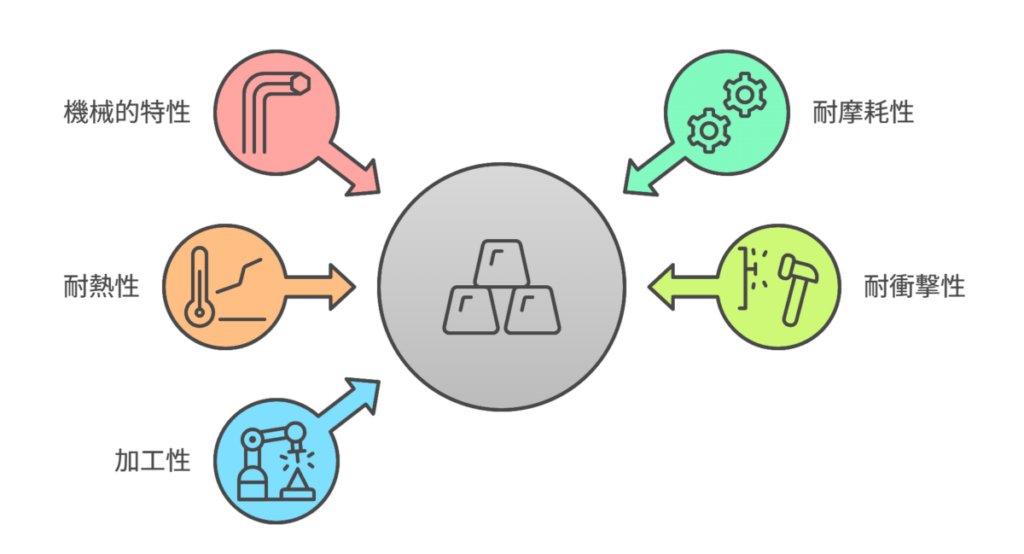

SCM440の特性
機械的特性
SCM440は、高い引張強さと靭性を備えています。特に、焼き入れおよび焼き戻しといった熱処理によって、強度や耐久性がさらに向上します。具体的には以下のような特性を持ちます。
- 引張強さ: 980 MPa以上
- 降伏強さ: 835 MPa以上
- 硬さ: 焼き入れ後にHRC 42-51程度
耐摩耗性
モリブデンが添加されていることで、耐摩耗性が向上しており、高負荷条件でも表面劣化が少ないのが特徴です。歯車やシャフトのような摩耗が懸念される部品に最適です。
耐熱性
クロムとモリブデンの効果により、高温環境下でも機械的特性を維持できます。この特性は、エンジン部品や高温下で稼働する機械部品において重要です。
加工性
未熱処理状態では比較的加工が容易ですが、焼き入れ後は硬度が増し、加工性が低下するため、高硬度を必要としない場合には事前加工が推奨されます。
耐衝撃性
高い靭性により、衝撃負荷を受けても割れやすくならず、安全性が高い材料です。
SCM440のメリットとデメリット
メリット
- 高強度、高靱性、優れた耐摩耗性を兼ね備えている。
- 熱処理によって、用途に合わせて強度と靭性を調整できる。
- 多くのメーカーから販売されており、入手しやすい。
デメリット
- SS400やS45Cに比べて、コストが高い。
- 熱処理が必要な場合、コストや時間がかかる。
SCM440の選定ポイント
熱処理の重要性
SCM440の特性は、熱処理の内容に大きく依存します。高い強度を求める場合には焼き入れと焼き戻しを、靭性を優先する場合には焼きなましや低温焼き戻しを選択します。適切な熱処理を選ぶことで、用途に応じた最適な性能を引き出せます。
耐食性
高い耐食性を持っていますが、特に腐食環境では追加の防食処理が考慮されます。
コストパフォーマンス
SCM440は、中炭素鋼（例: S45C）や一般構造用鋼（例: SS400）に比べてやや高価ですが、耐摩耗性や高強度が求められる用途ではそのコストに見合う性能を提供します。
代表的な用途
- 歯車: 高い耐摩耗性と強度が必要な部品に適合。
- シャフト: 衝撃負荷や高トルクに耐えるため、使用が多い。
- 高強度ボルト・ナット: 高温環境や高負荷での使用に適している。
材料調達の注意点
SCM440の供給形態（鍛造品、熱処理済み材など）はメーカーによって異なります。特に寸法や熱処理状態が要求仕様を満たしているか確認することが重要です。
SCM440のモリブデン添加による特性
SCM440はクロモリ鋼（クロムモリブデン鋼）の一種であり、その特性の中でもモリブデンの添加が重要な役割を果たしています。以下にモリブデンの添加による特性を詳しく解説します。
モリブデン添加の効果
- 耐摩耗性の向上
モリブデンは金属組織内の硬度を高める作用を持ち、耐摩耗性を向上させます。特に、高負荷や繰り返し摩耗が発生する部品でこの特性が活かされます。 - 高温強度の向上
モリブデンは鋼材のクリープ強度（高温下での変形耐性）を向上させます。そのため、SCM440は高温環境下でも機械的性質を安定して保持でき、エンジン部品や高温設備での利用が可能です。 - 焼き入れ性の向上
モリブデンを添加することで、焼き入れによる硬化深さ（焼き入れ性）が向上します。これにより、大型部品や複雑な形状の部品でも均一な硬化層を得ることが可能となります。 - 強度と靭性のバランス向上
モリブデンは靭性を保持しながら引張強度を高める効果があります。この特性により、SCM440は割れにくく、衝撃や繰り返し荷重に対して優れた耐性を持ちます。
モリブデン添加のメリットとデメリット
メリット
- 高耐久性: 摩耗や疲労に強い部品を作ることが可能。
- 優れた熱処理特性: 熱処理後の性能が均一で安定している。
- 高温適応性: 高温下でも変形や性能低下が少ない。
デメリット
- コスト増加
- モリブデンは添加材として高価であり、鋼材全体のコストを押し上げる要因となります。
- そのため、SCM440は一般的な構造用鋼材（例: S45C）より高価です。
- 加工性の低下
- モリブデンの含有により硬度が増すため、熱処理後の加工が難しくなります。
- 焼き入れ前に必要な形状に加工を済ませることが推奨されます。
設計での活用ポイント
- 高負荷がかかる用途
モリブデンの効果により耐久性と靭性が向上するため、歯車、シャフト、クランクなどの部品に適しています。 - 高温環境での使用
モリブデンの高温強度向上効果を活かし、エンジン部品やボイラー部品での利用が可能です。 - 摩耗部品への適用
耐摩耗性の高さから、摺動部品や摩耗が激しい箇所にも適しています。
モリブデンの添加はSCM440の特性を大きく向上させる一方、コストや加工性の面での課題も伴います。しかし、その性能の高さから機械設計においては欠かせない材料であり、モリブデンの特性を活かした設計を行うことで、部品の信頼性と寿命を大幅に向上させることができます。
まとめ
SCM440は、機械設計の分野において重要な役割を果たす材料の一つです。その強度、耐摩耗性、耐熱性といった特性は、過酷な使用環境においても高い性能を発揮します。特に、熱処理を適切に施すことで、用途に応じた最適な性能を引き出すことができる点が特徴的です。
一方で、加工性やコストなどの要因を考慮し、他の材料との比較を行うことも重要です。SCM440はS45CやSS400といった一般的な鋼材に比べて高価ですが、高負荷や高温が要求される設計においては、その費用対効果が非常に高い選択肢となります。
設計者にとって、SCM440は性能とコストのバランスを考えながら、設計要件を満たす最適な材料として積極的に選定されるべき素材です。その特性を理解し、適切に活用することで、より信頼性の高い設計が実現できるでしょう。
