産業機械や大型設備では、エンジンやモーターの力を確実かつ安定して伝えるために「多本掛けVベルト」がよく使われます。
これは、複数本のVベルトを並列に掛けて動力を伝える方式で、単本のVベルトでは不足する高トルク伝達や長時間運転の安定性を実現します。
本記事では、多本掛けVベルトの構造や特徴、メリット・デメリット、そして選定のポイントを初心者にもわかりやすく解説します。

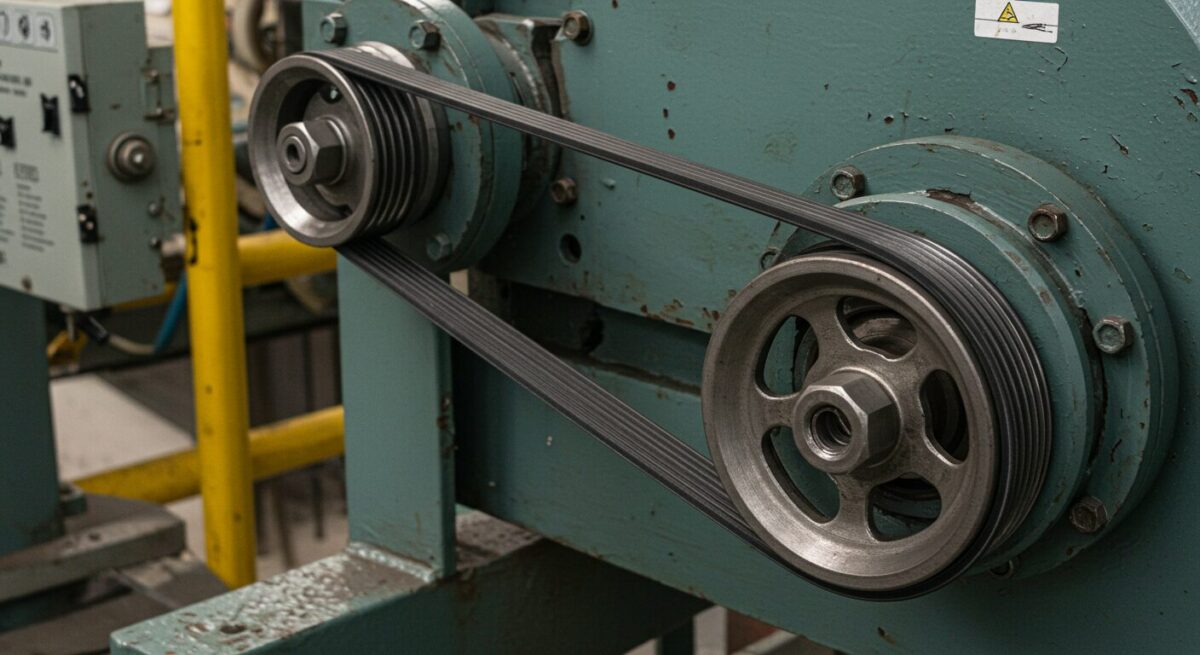

多本掛けVベルトとは
多本掛けVベルトは、複数本のVベルトを並列に掛けて動力を伝える方式です。
専用の多溝プーリーを使い、各ベルトが同じ長さ・同じ張力で動作するように設計されます。
単本のVベルトでは不足する大トルク伝達や安定運転が必要な場面で活躍します。
多本掛けVベルトの構造
- 複数本のVベルトを同時に使用
- プーリーに複数のV字溝（多溝）が加工されている
- 各ベルトが均等に負荷を分担できるよう張力を調整
- 同一長さ・同一仕様のベルトを使用

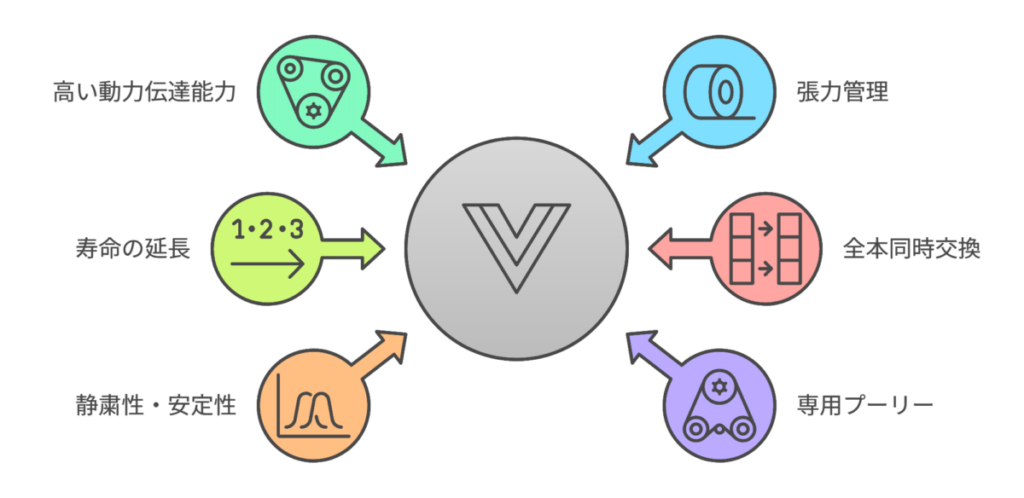

多本掛けVベルトのメリット・デメリット
メリット
- 高い動力伝達能力
複数本で負荷を分担するため、大きなトルクを安定して伝えられます。 - 静粛性・安定性
振動が分散され、単本掛けより静かで滑らかな運転が可能です。 - 寿命の延長
1本あたりの負荷が減るため、摩耗が遅くなり長寿命化が期待できます。
デメリット
- 全本同時交換が必要
摩耗差による負荷偏りを防ぐため、複数本をまとめて交換します。 - 張力管理が重要
張りすぎや緩みは性能低下や故障の原因になります。 - 専用プーリーが必要
通常のVプーリーには掛けられません。

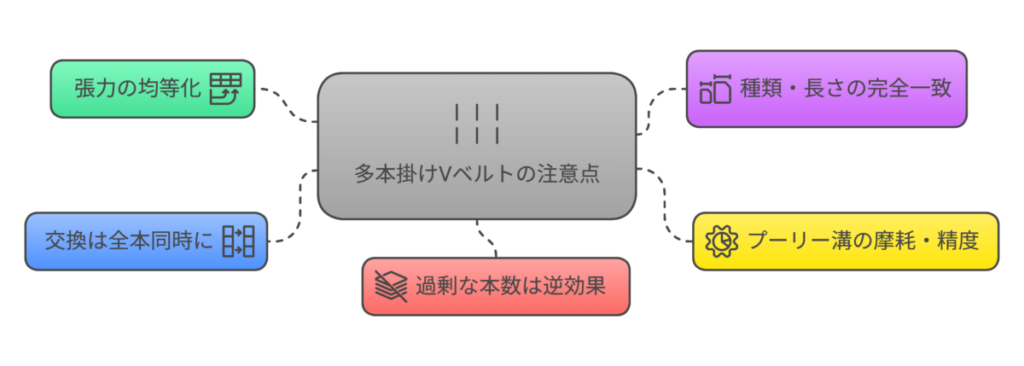

多本掛けVベルトの注意点｜設計・運用で失敗しないためのポイント
多本掛けVベルトは、高トルク伝達や滑り防止に優れた駆動方式ですが、設計や運用において注意すべき点も多くあります。
本項では、設計者・技術者が押さえておくべき注意点をわかりやすく解説します。
注意点①：張力の均等化が必須
- ベルト1本ずつの張力が不均等だと、一部のベルトに負荷が集中
- 結果として、早期摩耗・破断・滑りの原因になる
- 張力調整には、テンションゲージや張力計測器の使用が推奨される
✅ 対策：張力調整は全本同時に行い、定期的な点検を実施
注意点②：ベルトの種類・長さは完全一致させる
- 異なるメーカーや型番のベルトを混用すると、張力・伸び率が異なる
- 長さが微妙に違うと、一部のベルトが空回りや過負荷状態になる
- マッチドセットで対応
✅ 対策：同一メーカー・同一型番・同一ロットのベルトを使用
Vベルトの「マッチドセット」とは？
マッチドセットとは、複数本のVベルトを同時に使用する際に、長さ（周長）を揃えたセット品のことです。
特に「多本掛け」で使用する場合、各ベルトの長さが微妙に異なると張力バランスが崩れ、以下のような不具合が発生します。
- 一部のベルトに負荷が集中して早期摩耗や破断が起こる
- ベルトがバタつく・滑る・異音が出る
- 動力伝達効率が低下し、機械の性能が不安定になる
✅ マッチドセットのメリット
- 張力バランスが均一になり、全ベルトが均等に力を伝達
- 寿命が延びる（偏摩耗が起きにくい）
- 静音性・振動抑制にも効果あり
- 交換・メンテナンスが簡単（同時交換が前提）
📌 実務での注意点
- 張力調整は全本同時に行うのが基本
- ベルトを単品で購入すると、製造誤差で長さが微妙に異なることがある
- 多本掛けの場合は、必ずマッチドセット品を選ぶか、同一ロット・同一型番で揃えることが重要
注意点③：プーリー溝の摩耗・精度もチェック
- プーリーの溝が摩耗していると、ベルトの接触角が不安定
- 多本掛けでは、全溝の精度が揃っていないと張力バランスが崩れる
✅ 対策：プーリーの摩耗チェックと、溝寸法の精度確認を定期的に行う
注意点④：交換は必ず全本同時に
- 一部だけ交換すると、新品と使用済みで張力差が生じる
- 古いベルトが先に滑ったり、新品が過負荷で破断するリスク
✅ 対策：多本掛けベルトは全本同時交換が基本
注意点⑤：過剰な本数は逆効果になることも
- 必要以上に本数を増やすと、張力調整が困難になり、効率が低下
- プーリー幅の制限や、軸荷重の増加にも注意が必要
✅ 対策：必要トルクに応じた最適本数の選定を行う
多本掛けVベルトは「張力管理」が命
| 注意点 | リスク | 対策 |
|---|---|---|
| 張力不均等 | 摩耗・破断 | 全本同時調整・定期点検 |
| ベルトの不一致 | 空回り・過負荷 | マッチドセットで対応 |
| プーリー摩耗 | 張力バランス崩壊 | 溝精度の確認 |
| 部分交換 | 張力差・破断 | 全本同時交換 |
| 過剰本数 | 効率低下・軸荷重増加 | 適正本数の選定 |
多本掛けVベルトの主な使用例
多本掛けVベルトは、高い動力伝達能力と安定性を必要とする機械でよく使われます。
複数本のVベルトを同時に使うことで、負荷を分散し、1本あたりの負担を減らすことができるため、長寿命かつ安定した運転が可能です。
以下に代表的な使用例を紹介します。
大型送風機やコンプレッサー
工場の換気や空調、大規模な製造設備で使用される大型送風機やコンプレッサーでは、大量の空気やガスを長時間送り続ける必要があります。
多本掛けVベルトを使用する理由
- 高トルクが必要
- 長時間運転でも安定性を維持できる
- ベルトが切れにくく、メンテナンス間隔を長くできる
産業用ポンプ
化学プラントや水処理施設などで使われる産業用ポンプは、大量の液体を送るために大きな回転力が必要です。
多本掛けVベルトの利点
- 負荷分散によりポンプ駆動がスムーズ
- 高負荷運転でも効率的な動力伝達が可能
発電機
非常用や産業用の大型発電機では、エンジンから発電機本体へ安定して動力を伝える必要があります。
多本掛けVベルトの利点
- 突発的な負荷変動にも対応
- ベルト1本が損傷しても即停止せず運転継続できる（応急的運転）
高出力搬送装置
工場の生産ラインや物流システムで使われる大型コンベアなどは、長時間かつ高負荷で動き続けます。
多本掛けVベルトの利点
- 長い搬送距離でも動力を安定供給
- ベルトの耐久性が高く、停止時間を減らせる
大型工作機械
旋盤やフライス盤などの大型工作機械では、切削や加工時に大きなトルクが必要になります。
多本掛けVベルトの利点
- 高精度加工でも回転ムラが少ない
- 騒音や振動を抑えながら動力を伝達できる
多本掛けVベルトは、「高トルク」「安定性」「耐久性」が求められる産業機械に最適です。
単本のVベルトでは力不足な場面でも、
複数本を組み合わせることで信頼性の高い動力伝達が可能になります。
選定ポイント
- 必要な動力と負荷条件
高トルクが必要なら多本掛けを検討。 - 回転速度
高速回転では、振動や滑りを抑えるため多本掛けが有利。 - 使用環境
温度や湿度、粉塵の有無に応じて耐熱性・耐久性のあるベルトを選定。 - メンテナンス性
定期点検や交換のしやすさも考慮。 - コストと寿命のバランス
初期コストは高めだが、長寿命化でトータルコストを下げられる可能性あり。
まとめ
多本掛けVベルトは、高出力機械の安定運転や長寿命化に適した伝動方式です。
「高い動力伝達能力」「静粛性」「寿命延長」といった利点がありますが、全本同時交換・張力管理・専用プーリーといった運用面の注意も欠かせません。
大きな力を確実に、静かに伝えたい場合には、有力な選択肢のひとつです。
