ワッシャーは、機械設計においてねじやボルトの締結部分に使用される重要な部品で、締結の安定性を向上させ、摩耗やゆるみを防ぐ役割を果たします。また、緊急時や特別な状況では、標準的な用途から外れた「応用的な使い方」が役立つことがあります。ここでは、ワッシャーの特性と、選定時に考慮すべきポイントについて解説します。

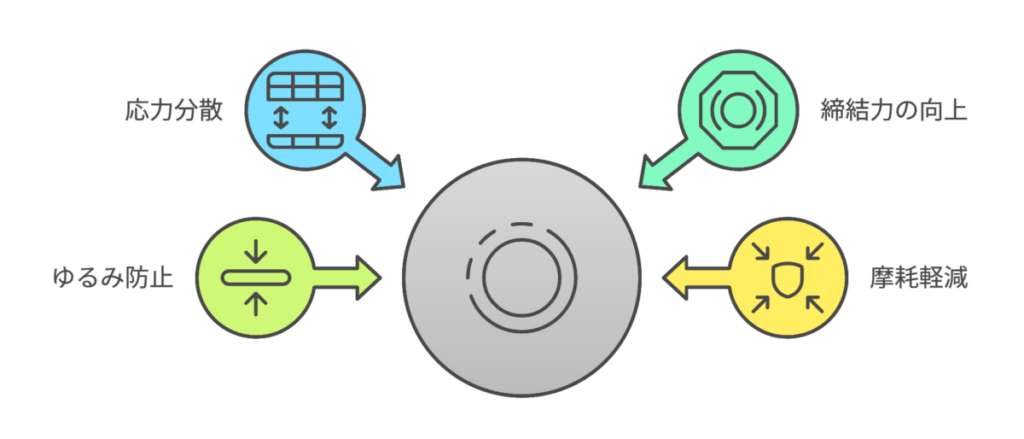

ワッシャーの基本的な役割
ワッシャーは、ボルトやナットの下に挟み込むことで以下のような機能を果たします。
応力分散
締結部の面圧を分散し、締結部材が局部的に損傷するのを防ぐ。
締結力の向上
ナットやボルトが締め付けられる際、摩擦力を高めて緩みにくくする。
ゆるみ防止
振動や衝撃を受けた場合のナットやボルトの緩みを防ぐ。
摩耗軽減
締結部材の摩耗を防ぎ、ボルトやナットの長寿命化を促進。

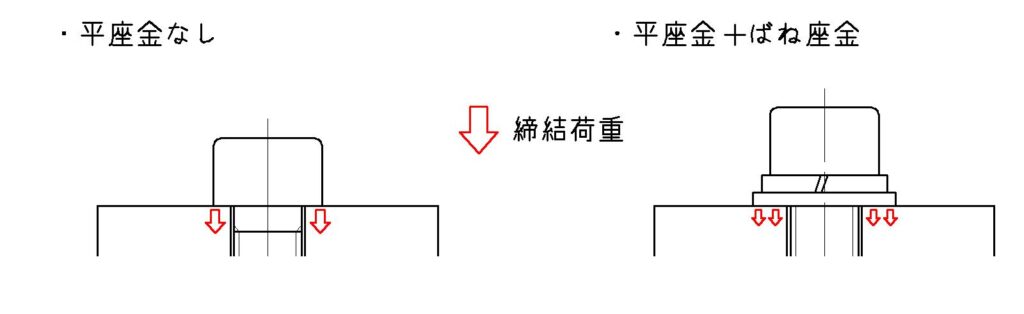

ワッシャーは荷重の分散をおこないより安定した締結ができるようになります。
また、母材の凹み等の損傷のリスクも抑えられます。
ワッシャーの種類と特性
ワッシャーにはさまざまな種類があり、それぞれの用途や特性に応じた選定が必要です。
平ワッシャー（平座金）
一般的なタイプで、面圧を分散させるために使用されます。主にボルトの座面の拡大と締結部材の保護に役立ちます。
スプリングワッシャー（ばね座金）
振動や衝撃を受けた際に締結部分が緩むのを防ぐために使用されます。弾力性があり、締結部の反力を増加させ、ナットやボルトのゆるみを軽減します。
歯付きワッシャー（歯付座金・菊座金）
ワッシャーの内側または外側に鋸歯状の突起があり、ナットやボルトの回転を防ぎます。振動が多い環境や緩みが生じやすい締結部に適しています。
ロックワッシャー
ナットのゆるみを防止するために使用され、特に振動の多い環境で活躍します。複数の形式があり、かみ合わせたり、トルクを増加させてゆるみ防止に貢献します。
ワッシャー選定のポイント
- 材質の選定
- 使用環境に適した材料を選びます。例えば、腐食しやすい環境ではステンレス製や亜鉛メッキ処理されたものが適しています。
- 表面処理
- 耐食性や耐摩耗性を向上させるために、メッキ処理や黒染めなどの表面処理が施されたワッシャーを使用することが推奨されます。
- 荷重条件
- 使用するボルトやナットの荷重に対する強度も考慮し、適切な厚みや材質のワッシャーを選ぶことが重要です。
- 摩擦力の確保
- 緩み防止機能が求められる場合、スプリングワッシャーや菊座金のように摩擦力を高めるワッシャーを選定することで、締結部分の信頼性が向上します。
- 寸法の適合性
- ボルトやナットの直径に合ったサイズのワッシャーを選定し、確実に締結できるようにします
ワッシャー使用時の注意点
- トルク管理
- 適切なトルクで締め付けないと、ワッシャーの効果が十分に発揮されない場合があります。特にばね座金や菊座金は、弾性が失われないよう注意が必要です。
- 過剰な使用の回避
- ワッシャーを必要以上に使うと、締結力が逆に弱まることがあります。適切な場所と数で使用することが重要です。
ワッシャーの特殊な使い道：応急対応と工夫
ワッシャーは、締結部の座面の強化やボルトの緩み防止などに使われる一般的な機械要素です。しかし、緊急時や特別な状況では、標準的な用途から外れた「応用的な使い方」が役立つことがあります。本項では、特に 高さ調整用シム や ボルトの嵩（かさ）増し としてのワッシャーの活用方法について解説します。これらの方法は、機械設計や現場対応で柔軟性を持たせるテクニックとして知っておくと便利です。
ワッシャーの特殊な使い道
1. 高さ調整用のシムとしての活用
ワッシャーは、部品間の高さや位置を微調整する際に「シム（薄板）」として活用できます。
用途例
- 軸受けやギアの高さ調整
ボルト固定を伴う部品の設置で、高さが数ミリ単位でずれるとき、ワッシャーを追加して位置を調整します。 - 面位置の揃え
複数の部品が直線上や平面上に配置される場合、僅かな高さの違いを埋めるために、標準サイズのワッシャーが便利です。
メリット
- 特別な部品や専用シムを用意する必要がない。
- 既存のワッシャーを重ねるだけで、簡単に高さを調整できる。
2. ボルトの長さ不足時の嵩ましとしての活用
ちょうどいい長さのボルトが手元にない場合、ワッシャーを「嵩増し部材」として活用することで、板材からボルトが飛び出さないよう調整できます。
用途例
- ボルトが板を突き抜けるのを防止
設置場所の裏側にスペースがない場合、適切な長さのボルトが見つからなくても、ワッシャーを複数重ねて必要な分だけの「厚み」を作り出します。 - 部材の表面保護
ネジ山の突き出しを防ぐことで、作業者や装置への接触ダメージを防ぎます。
メリット
- 長いボルトを短く切る手間や、代替ボルトを探す時間を省略できる。
- 在庫の多いワッシャーを使用するため、緊急対応に適している。
緊急時の応用力を支えるワッシャーの利便性
ワッシャーは多くの現場で在庫されている標準部品であり、次のような特性が緊急時の対応力を高めます。
- 汎用性が高い
- 標準的な寸法が揃っており、設計現場や整備工場で広く利用されています。
- 柔軟に重ねられる
- 必要な厚みや長さをワッシャーの枚数で調整可能。
- 入手性が良い
- 特別な部品を取り寄せる必要がなく、即時対応が可能。
注意点と留意事項
1. 安全性への配慮
- ワッシャーを嵩増しや高さ調整に用いる場合、ワッシャーの材質や強度が十分であることを確認してください。
- 締結力が不足すると緩みや破損につながる可能性があるため、トルク管理を怠らないようにしましょう。
2. 臨時対応であることを認識
- 応急的な対応として有効ですが、長期運用時には専用のシムや適切なボルトに交換することが推奨されます。
まとめ
ワッシャーは、機械設計においてボルトやナットの締結を補完する役割を持ち、その選定は設計の信頼性に大きく影響します。材料、表面処理、荷重条件、摩擦力の確保など、様々な要素を考慮して適切な種類とサイズのワッシャーを選ぶことで、安定した締結と耐久性を確保できます。
ワッシャーを利用した応急処置について
ワッシャーは、単なる締結補助部品としてだけでなく、現場での即時対応に役立つ「応用力」を持つ重要な要素です。高さ調整用のシムやボルトの嵩増しとして使用することで、特別な部品を用意する時間やコストを削減できます。また、ワッシャーの汎用性と在庫性の高さは、緊急時の対応を迅速にするうえで非常に役立ちます。ただし、安全性を確保するために、適切な材質や設計条件を守ることが重要です。
これらの活用方法を知っておくことで、機械設計や現場対応の柔軟性が大きく向上します。普段の設計作業に加え、緊急時のワッシャーの利用も視野に入れてみてはいかがでしょうか？
取付スペースがあれば、適切なワッシャー選定ができるよう心がけましょう。
