ベルトは、動力伝達システムにおいて重要な役割を果たす機械要素です。モーターやエンジンの回転運動を、別の軸や機械に伝達する際に使用され、丁寧で効率的な動力伝達を実現します。 、振動吸収や回転速度の調整に優れた特徴を持つベルトは、多くの産業で採用されています。本記事では、ベルトの基本的な機能、種類、そして選定ポイントについて詳しく解説します。

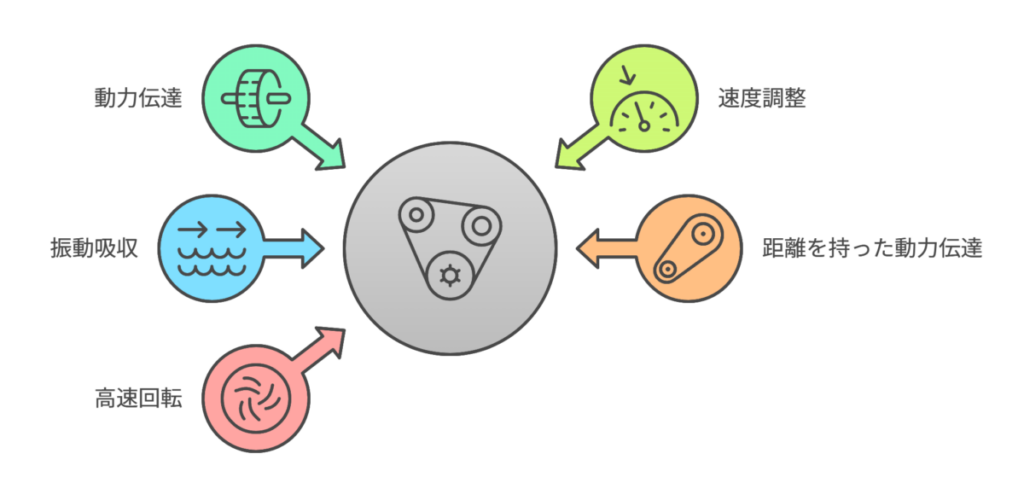

ベルトの基本的な機能
動力の伝達
✅ベルトは、2つ以上の回転軸間で動力を伝達します。
✅柔軟な素材を使用するため、滑らかな動力伝達を実現し、動力源から機械へ効率的に力を伝えます。
回転速度の調整
✅プーリー（滑車）のサイズを変えることで、回転速度を簡単に調整することができます。
✅大きいプーリーから小さいプーリーに動力を伝えると速度が上がり、逆にすると減速します。
振動・衝撃の吸収
✅ベルトの柔軟性は、振動や衝撃を吸収し、機械全体の動作を滑らかにします。
✅これにより、機械の耐久性が向上し、ノイズも低減されます。
距離を持った動力伝達
✅プーリー間の距離が比較的長くても動力を伝達することができます。
✅軸間距離が大きい機械でもベルトドライブが効果的に利用されます。
高速回転対応
✅ベルトは比較的高速回転にも対応できます。
✅設計によっては回転速度が高い状況でも安定した動力伝達が可能です。
ベルトの種類
平ベルト
平ベルトは、動力伝達や物の搬送において非常に多様な用途を持つベルトであり、特有の特徴があります。これらの特徴を理解することで、適切な使用方法や選定が可能になります。
✅ シンプルな構造
平ベルトは直線的な形状を持ち、設計や取扱いが容易で、複雑なメンテナンスが不要
✅ 高い適応性
様々な材料（ゴム、ポリウレタン、PVCなど）で製造され、用途に応じて柔軟に選択可能
✅ 動力伝達効率
平ベルトは、トルク伝達に優れた摩擦特性を持ち、効率的に動力を伝えることができる
✅ 静音性
平ベルトは駆動音が少なく、動作中の騒音が抑えられるため、静かな環境での運用が可能
✅ 耐久性
高耐摩耗性や耐候性を持つ材料が多く、長期間の使用が可能で、交換頻度を低減
これらの特徴から、平ベルトは多くの産業での使用が一般的であり、効率的な動力伝達と輸送を実現するための重要な要素とされています。
タイミングベルト
タイミングベルトは、機械の回転運動を効率的に伝達するために設計された特別なベルトであり、特有の特徴を持っています。これらの特徴を理解することで、適切な使用および選定ができます。
✅ 精密な位置決め
内側に歯型があり、ギアとの噛み合いにより正確な動作を実現し、位置決めが必要な用途に適している
✅ 高いトルク伝達能力
歯がしっかりと噛み合うことで、スリップが少なく、高いトルクを伝達することができる
✅ 低振動と静音性
円滑な動作により、振動や騒音が抑えられ、静かな稼働環境を維持できる
✅ メンテナンスの容易さ
潤滑が不要で、長寿命を実現しており、定期的なメンテナンスが少なくて済む
✅ 幅広い用途
自動車エンジン、産業機械など、さまざまな機械に使用されており、正確な動作が要求される用途に最適
これらの特徴から、タイミングベルトは多くの産業機械や自動車において、安定した動力伝達と精密な動作を実現するための重要な要素となっています。
Vベルト
Vベルトは、動力伝達に広く使われるベルトの一種で、V字型の断面を持っていることが特徴です。この独自の形状と構造によって、Vベルトはさまざまな利点を提供します。
✅ 高い摩擦係数
V字型の断面形状により、プーリーとしっかり噛み合い、高い摩擦力をもってトルクを効果的に伝達します。
✅ 効率的な動力伝達
スリップを最小限に抑え、エネルギー効率の良い動力伝達が可能です。
多くの産業機械で利用されています。
✅ 簡易な取り付けと調整
比較的柔軟な性質を持ち、取り扱いや取り付けが容易で、初期設定も簡単です。
✅ 耐久性
ゴムや合成素材で製造されるため、耐摩耗性が高く、長寿命を実現します。
特に高負荷条件にも耐えられる設計になっています。
✅ さまざまなサイズとタイプ
幅広いサイズや種類が提供されており、特定の機械や用途に応じた最適な選定が可能です。
これらの特徴により、Vベルトは自動車、工業機械、農業機器など、多様な分野での動力伝達において重要な役割を果たしています。安定した動作と高い信頼性を求める場合、Vベルトは選択肢として非常に優れています。
丸ベルト
丸ベルトは、円形の断面を持つベルトで、主に動力伝達や物の搬送に使用される特殊なタイプのベルトです。その特徴は、他のベルトとは異なる独自の利点を持っています。
✅ 柔軟性と適応性
丸ベルトは柔軟性が高く、設置スペースが狭い環境でも曲げて設置しやすいです。
特殊な配置が必要な機械に適しています。
✅ スリップを防止
丸い断面により、接触面積が均一になり、スリップを最小限に抑えた安定した動力伝達が可能です。
✅ 振動の吸収
動きが滑らかで、振動やショックを吸収する特性があり、機械の安定性と耐久性を向上させます。
✅ メンテナンスフリー
潤滑が不要で、摩耗が少ないため、定期的なメンテナンスの必要がないケースが多いです。
そのため運用コストを削減できます。
✅ 環境への適応力
耐熱性や耐油性を持つ材料が選ばれることが多く、様々な環境条件下でも安定した性能を発揮します。
これらの特徴から、丸ベルトは食品加工機械、輸送装置、印刷機械など、さまざまな産業分野で使用されており、機械の効率と信頼性を高めるための重要な要素となっています。

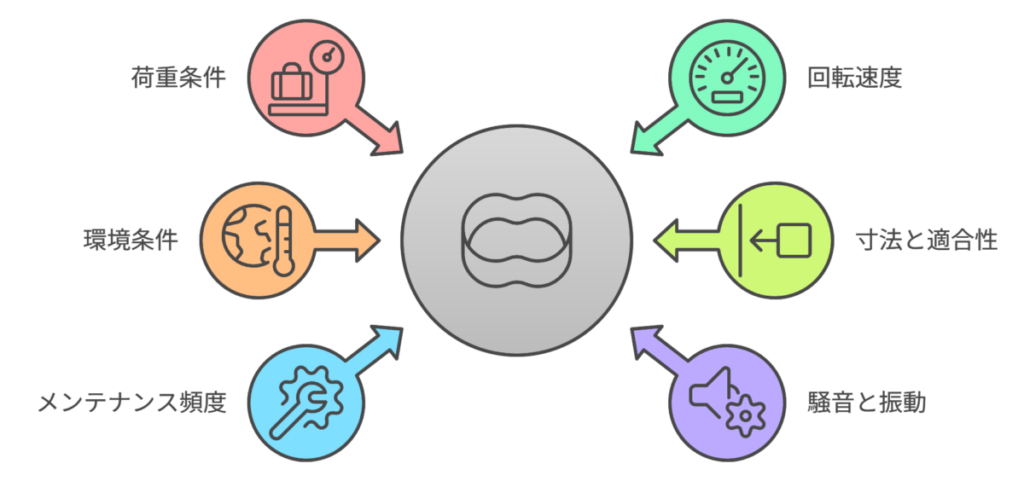

ベルトの選定ポイント
📌荷重条件
▶ ベルトが伝達するトルクや負荷に応じたベルトを検討します。
▶ 高負荷がかかる場合は、Vベルトやタイミングベルトなど、摩擦力の高いものが適しています。
📌回転速度
▶ ベルトが使用される回転速度も重要な要素です。
▶ 高速回転では、Vベルトやタイミングベルトなど、振動や滑りが少なく、効率よく動力を伝達できるものが選ばれます。
📌使用環境
▶ ベルトの使用環境によって、耐熱性、耐薬品性、耐久性を考慮する必要があります。
▶ 高温や腐食性のある環境では、特殊な材質や処理が施されたベルトを選定する必要があります。
📌ベルトの寸法
▶ ベルトの長さという幅、厚みは、プーリーとの適合性が重要です。
▶ 設計寸法に適したベルトを検討することで、効率的な動力伝達が実現します。
📌メンテナンスの頻度
▶ ベルトは摩耗する消耗品のため、定期的な点検と交換が必要です。
▶ 長寿命のベルトを選ぶことで、メンテナンスの頻度を減らし、コスト削減につながります。
▶ 特に高負荷・高速回転の環境では、耐久性の高いベルトを重視することが求められます。
📌騒音や振動の抑制
▶ 振動や騒音が問題になる場合は、ベルトの材質や構造を考慮することが重要です。
▶ VベルトやVベルトを複数使用することは、振動を吸収し、静かな動作に適しています。

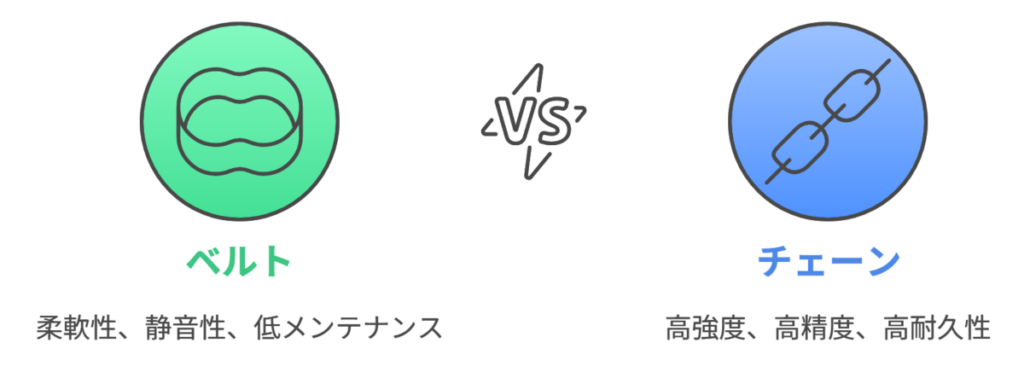

ベルトとチェーンの使い分け
機械設計において、動力を効率的に伝達するためには、使用する機構の特性や条件に応じた適切な部品を選定する必要があります。ベルトとチェーンは、どちらも動力伝達に広く使われる要素ですが、それぞれ特性や適用場面が異なります。
本項では、ベルトとチェーンの違いや使い分けのポイントを解説します。
ベルト駆動の特徴
メリット
✅静音性
- ベルトはゴムや樹脂製であるため、動作音が比較的静かです。
- 騒音が問題になる環境に適しています。
✅振動吸収性
- ベルト自体が柔軟であるため、動力伝達時の衝撃や振動を吸収できます。
- これにより、周辺部品への負荷が軽減されます。
✅簡単なメンテナンス
- 定期的な張力調整以外のメンテナンスが少なく、取り付けや取り外しも簡単です。
✅軽量で経済的
- チェーンに比べて軽量で、部材コストも安価な場合が多いです。
デメリット
🚫伝達効率が低い
- ベルトの滑りや伸びが発生しやすく、正確な動力伝達が難しいことがあります。
🚫耐久性の限界
- 高負荷や高温環境では、ベルトの劣化が早まる可能性があります。
主な用途
🔍 家電製品（洗濯機、扇風機）
🔍 自動車の補機駆動（ファンベルト）
🔍 軽負荷の産業機械
チェーン駆動の特徴
メリット
✅高い伝達効率
- チェーンは滑りが発生しないため、動力を確実に伝達できます。
- 正確な同期が必要な場合に適しています。
✅高負荷対応
- 金属製であるため、大きな負荷や高トルク環境でも使用可能です。
✅寿命の長さ
- 適切な潤滑とメンテナンスを行えば、長期間使用することができます。
✅コンパクトな設計が可能
- 同じ動力を伝達する場合でも、ベルトに比べて小型化が可能です。
デメリット
🚫騒音が大きい
- 金属同士が接触するため、運転音が大きくなります。
🚫振動が伝わりやすい
- ベルトと比べると衝撃吸収性が低いため、振動が直接伝わります。
🚫高いメンテナンス頻度
- 潤滑や清掃が必要で、メンテナンスに手間がかかる場合があります。
主な用途
🔍 自転車やオートバイの駆動系
🔍 重機やコンベアなどの産業機械
🔍 高負荷・高精度が求められる設備
ベルトとチェーンの使い分けポイント
| 比較項目 | ベルト駆動 | チェーン駆動 |
|---|---|---|
| 静音性 | 優れている | 騒音が発生しやすい |
| 振動・衝撃吸収 | 柔軟性があり衝撃吸収に優れる | 振動がそのまま伝わりやすい |
| 伝達効率 | 滑りがあるためやや低い | 滑りがなく高い |
| 負荷対応能力 | 軽～中負荷 | 中～重負荷 |
| 耐久性 | 消耗が早く寿命が短い場合がある | 適切なメンテナンスで長期間使用可能 |
| 用途 | 軽負荷で振動吸収が必要な場面 | 高負荷・高トルク・高精度が求められる場面 |
選定時のポイント
✅負荷条件を考慮する
▶ 高トルクや大きな負荷がかかる場面では、チェーンが適しています。
▶ 一方、軽負荷や騒音を抑えたい場合はベルトが優れています。
✅環境条件を確認する
▶ 高温や粉塵が多い環境では、ベルトの劣化が早まる可能性があるため、チェーンが適しています。
▶ ただし、チェーンの場合は潤滑剤が汚れを吸着しやすい点に注意が必要です。
✅精度の必要性を検討する
▶ 動力伝達の精度が求められる場合はチェーンが有利です。
▶ 滑りが発生しないため、回転速度やタイミングを正確に制御できます。
✅メンテナンスの手間を評価する
▶ メンテが難しい場所や、頻繁な交換を避けたい場合は、寿命の長いチェーンを選ぶと良いでしょう。
ベルトとチェーンはそれぞれ独自の特性を持っており、使用環境や目的に応じて選定する必要があります。軽負荷で静音性や振動吸収が求められる場合にはベルトが適していますが、精度や負荷が重視される場面ではチェーンが優れています。設計時には、コスト、環境、精度、メンテナンス性など、さまざまな要素を総合的に評価して最適な選択を行いましょう。
動力伝達機構の適切な選定は、機械の性能や耐久性を左右します。各種条件を考慮し、最適な選択を目指してください。
まとめ
ベルトは、機械設計において重要な動力伝達要素であり、荷重条件や回転速度、使用環境に応じて適切な種類を検討することが、機械の効率や耐久性を向上させるキーとなります。メンテナンスにより、ベルトの寿命を最適、コスト削減を行うことが可能です。
