機械設計で位置決めピンを使う際、
▶ 丸ピン
▶ ダイヤピン
を組み合わせる設計は非常によく使われます。
しかし設計初心者がよく悩むのが、
「ダイヤピンの向きってどう決めるの？」
というポイントです。
実際の図面でも、
・向き指定がない
・なんとなく配置している
・現場任せになっている
ケースは少なくありません。
しかしダイヤピンの向きは、
『組立性』
『熱膨張吸収』
『加工誤差吸収』
に大きく関係する重要な設計要素です。
向きを間違えると、
・組立できない
・ピンが入らない
・熱変形で拘束される
などのトラブルにつながることがあります。
本記事では、
・なぜダイヤピンを使うのか
・向きをどう決めるのか
・実務での考え方
・よくある失敗
について、機械設計初心者向けにわかりやすく解説します。
そもそもダイヤピンとは？
位置決めピンでは、丸ピン + ダイヤピンの組み合わせを使うことがあります。
丸ピンの役割
丸ピンは、XY方向を完全拘束します。
つまり、
- 位置基準
- 原点基準
になるピンです。
しかし丸ピン2本は危険
もし丸ピンを2本使うと、過拘束になりやすくなります。
なぜか？
現実には、
が存在するためです。
発生する問題
など。
そこで使うのがダイヤピン
ダイヤピンは、一方向だけ逃がすためのピンです。
例えば、
- X方向は拘束
- Y方向は逃がす
という状態を作れます。
ダイヤピンの向きが重要な理由
ここが本題です。

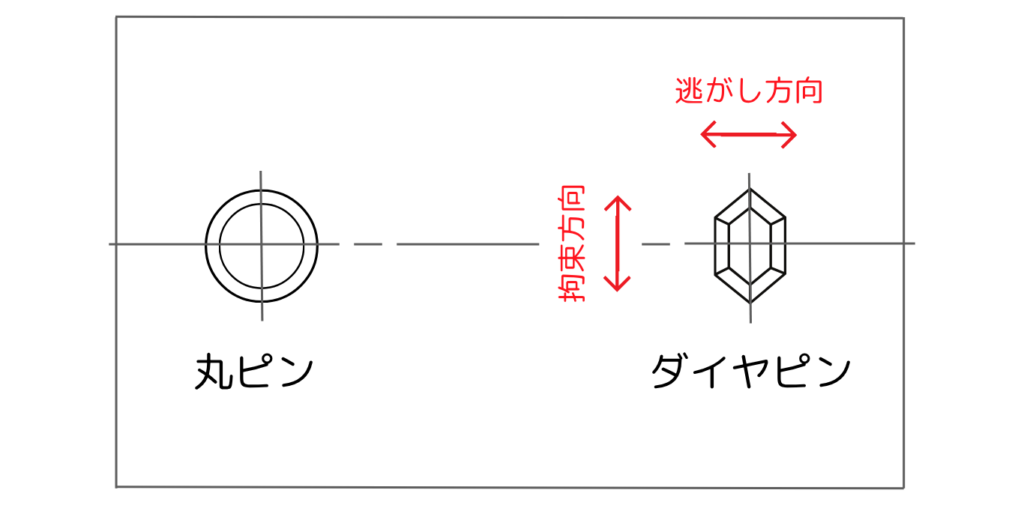

ダイヤピンは、「逃がしたい方向」に合わせて向きを決めます。
基本ルール
「丸ピンとダイヤピンを結ぶ方向」に逃がす
これが基本です。
なぜその向き？
ピン間距離には、
- 加工誤差
- 熱膨張
が発生します。
その誤差方向は通常、ピン間方向になります。
つまり、その方向に逃げを作ることで、組立しやすくなるわけです。
イメージすると…
という役割になります。
実務での代表例

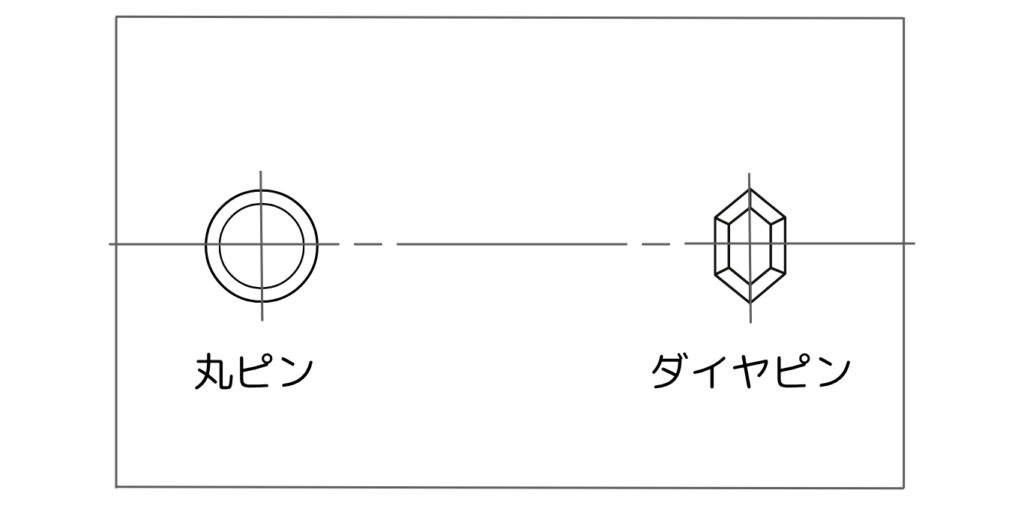

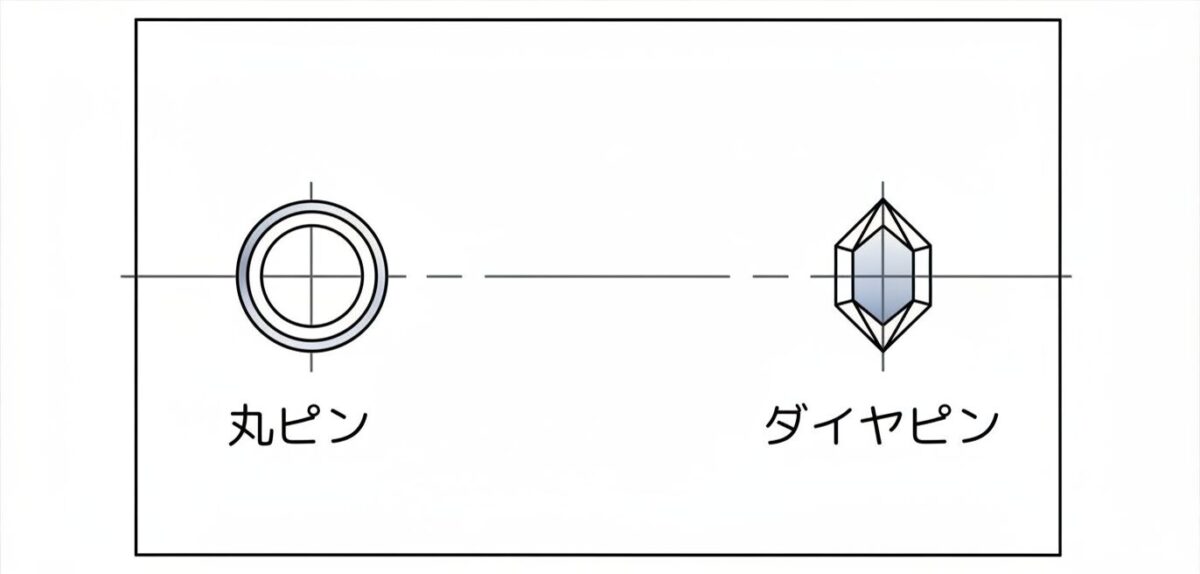

例えば横長プレートの場合。
- 丸ピン
- 左側に配置
- ダイヤピン
- 右側に配置
ダイヤ向き
左右方向に逃がす
つまり、ピン間方向に長穴方向を向けるのが基本です。
熱膨張対策でも重要
特に大型装置では、熱膨張が重要になります。
もし逃げがないと？
温度変化で部品が伸びると、強制拘束されます。
⚠️ 発生する問題
ダイヤピンは熱膨張吸収部品とも言えます。
実務でよくある失敗
ダイヤ形の位置決めピンは、
「過拘束を防ぎながら位置決めする」ための重要部品です。
しかし実務では、ダイヤピンの意味を理解せずに設計してしまい、
組立不良や精度トラブルが発生するケースも少なくありません。
ここでは、機械設計でよくある代表的な失敗例を解説します。
■ ダイヤ向きを適当に決める
組立不良
もっとも多い失敗です。
ダイヤピンは、「逃がしたい方向」に
向きを合わせる必要があります。
なぜ向きが重要？
部品には、
- 加工誤差
- 穴ピッチ誤差
- 熱膨張
が必ず発生します。
そのため、どこかに逃げが必要になります。
向きを間違えると？
例えば、本来X方向に逃がすべきなのに、
Y方向に逃がしていると、
などの問題が発生します。
基本は「ピン間方向に逃がす」
実務では、丸ピンとダイヤピンを結ぶ方向に逃がすのが基本です。
■ 丸ピン2本
過拘束
これも非常によくある失敗です。
丸ピンは、XY方向を完全拘束します。
つまり、丸ピン1本だけで基準拘束ができています。
丸ピンを2本使うと…
加工誤差や熱膨張を吸収できず、過拘束になりやすくなります。
発生する問題
など。
ダイヤピンは「逃がすため」の部品
そのため実務では、
丸ピン + ダイヤピンの組み合わせが基本になります。
■ 熱膨張を考慮していない
部品変形
大型装置やアルミ部品では特に重要です。
部品は温度で伸びる
実際の装置では、
- モータ熱
- 周囲温度
- ヒーター
などによって、部品が膨張・収縮します。
逃げがないと？
熱変形が拘束され、内部応力が発生します。
結果として…
につながります。
ダイヤピンは熱膨張吸収にも重要
つまりダイヤピンは、「誤差逃がし」だけではなく、
「熱膨張吸収」の役割も持っています。
■ 加工公差を考慮していない
ピンが入らない
図面上では問題なく見えても、
実際の加工には誤差があります。
例えば、
などによって、理論寸法通りにはなりません。
公差を無視すると…
などのトラブルになります。
実務では「組める設計」が重要
設計では、「図面上で成立」するだけでは不十分です。
重要なのは、「現場で安定して組めるか」です。
実務では「逃がし設計」が重要
位置決め設計では、「全部固定する」のではなく、
「必要なところだけ固定する」という考え方が重要です。
そのため実務では、
まで考えて、適切に逃がす設計を行うことが、
実践的な機械設計につながります。
重要なのは「何を拘束するか」
位置決め設計では、「全部固定する」のではなく、
「どこを固定し、どこを逃がすか」が重要です。
自由度を考える
機械設計では、自由度管理が非常に重要です。
この考え方が基本になります。
「組める設計」が重要
図面上で成立していても、実際に組めるとは限りません。
そのため実務では、
- 加工誤差
- 温度変化
- 現場組立性
まで考慮して、「逃がし設計」を行うことが重要になります。
まとめ
ダイヤ形の位置決めピンは、「過拘束を防ぐための部品」です。
向きを決める基本は、
「丸ピンとダイヤピンを結ぶ方向に逃がす」ことです。
これにより、
▶ 加工誤差
▶ 穴ピッチ誤差
▶ 熱膨張
を吸収しやすくなります。
位置決め設計では、「固定すること」だけではなく、
「適切に逃がすこと」も非常に重要です。
そのため実務では、
・自由度
・組立性
・熱変形
・加工誤差
まで考えてダイヤピンの向きを決めることが、
実践的な機械設計につながります。
