機械設計の図面を見ていると、
「平面度」
という幾何公差を目にすることがあります。
しかし、
・平面度はいつ使うの？
・寸法公差だけではダメなの？
・平行度との違いが分からない
という方も多いのではないでしょうか。
実は平面度は、
「面そのものの品質」を管理するための公差です。
特に、
・高精度な基準面
・インロー面
・シール面
・精密組立部品
などでは非常に重要になります。
本記事では、平面度の基本的な考え方から、
実際にどのような場面で使用するのかまで、
機械設計初心者向けにわかりやすく解説します。
平面度とは？
平面度とは、「面がどれだけ平らか」を表す幾何公差です。
💡 イメージ
理想的な平面に対して、
面全体がどれだけ凹凸なく仕上がっているかを管理します。
平面度で管理するもの
- 反り
- うねり
- 局所的な凹凸
など。
平面度の特徴
重要なのは、基準面が不要ということです。
平面度は、面単独の品質を管理する幾何公差になります。
寸法公差だけでは管理できない

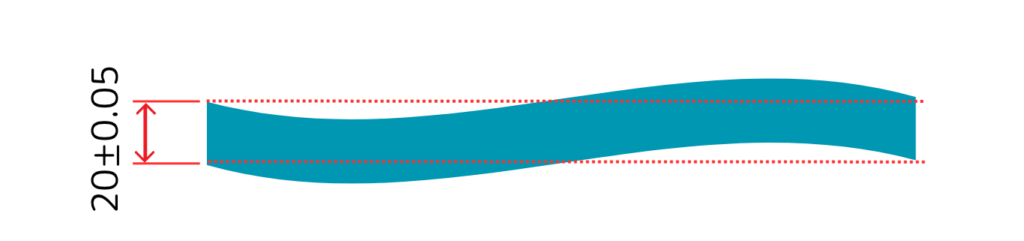

例えば、厚み20±0.05と指定していても、
面が反っている可能性があります。
つまり…
厚み寸法が合格でも、面が平らとは限らないのです。
こんな時に平面度を使う
■ 高精度な基準面
もっとも代表的な用途です。
なぜ必要？
位置決めや組立では、基準面の平らさが精度に直結するためです。
🔍 使用例
- 治具ベース
- 定盤取付面
- 精密プレート
など。
■ 位置決め部品の接触面
位置決めピンやインローだけでなく、
接触面そのものが基準になる場合があります。
面が反ると…
につながります。
■ シール面
ガスケットやOリングを使用する箇所です。
平面度不足だと…
の原因になります。
🔍 使用例
・真空装置
・油圧機器
・空圧機器
など。
■ ガイドレール取付面
リニアガイドや案内機構では、
取付面の精度が非常に重要です。
面が悪いと…
が発生します。
■ モータ・ベアリング取付面
精密回転機構でも使用されます。
平面度不足だと…
につながります。
平面度と平行度の違い
初心者が混同しやすいポイントです。
| 項目 | 平面度 | 平行度 |
|---|---|---|
| 管理対象 | 面の平らさ | 面同士の平行関係 |
| 基準面 | 不要 | 必要 |
| 管理内容 | 面単体 | 基準との関係 |
| 主な用途 | 基準面・接触面 | 組立面・案内面 |
実務では平面度を多用しない
ここも重要です。
実務では、むやみに平面度を付けないことが多いです。
🔍 理由
平面度を指定すると、
- 加工難易度上昇
- 測定工数増加
- コスト増加
につながるためです。
本当に必要な場所だけ
平面度は、「面の品質が性能に直結する場所」に限定して使用します。
実務でよくある失敗
平面度は便利な幾何公差ですが、
「とりあえず付ければ良い」
というものではありません。
実務では、平面度の使い方を間違えることで、
につながるケースがあります。
重要なのは、「どの面の平らさが本当に必要なのか」を理解することです。
■とりあえず平面度を付ける
コスト増
初心者がやりがちな失敗です。
平面度は加工負荷が大きい
平面度を指定すると、加工現場では、
- 追加仕上げ加工
- 研削加工
- 測定工数増加
が必要になることがあります。
不要な平面度はムダ
例えば、単なるカバーやブラケットに厳しい平面度を付けても、
装置性能に影響しないことがほとんどです。
「その面が本当に平らである必要があるか」を考えてから指定します。
■ 基準面に平面度を付けない
組立精度低下
逆に、本来必要な場所に平面度を付けないケースもあります。
基準面は特に重要
位置決めや組立の基準になる面は、装置精度の出発点になります。
基準面が反ると…
などが発生します。
精度は基準面から始まる
どれだけ高精度な位置決めピンや加工を行っても、
基準面が不安定では高精度は実現できません。
■ 平面度と平行度を混同する
必要な管理ができない
非常によくある失敗です。
- 平面度
- 面そのものの平らさを管理します。
- 平行度
- 基準面との平行関係を管理します。
似ているようで別物
例えば、面が平らでも、
基準面に対して傾いていることがあります。
逆に、平行でも面が反っていることもあります。
目的に応じて使い分ける
そのため、
を明確にすることが重要です。
■ 加工方法を考慮していない
製作困難
図面上では簡単に平面度を記入できますが、実際の加工は別問題です。
例えば…
では、厳しい平面度を出すことが難しい場合があります。
加工現場との連携が重要
実務では、加工方法で実現できる精度かを考えながら公差を設定します。
実務では「基準面」を意識する
高精度設計では、「どの面が基準になるか」を最初に考えることが重要です。
基準面が精度を決める
機械部品の精度は、最終的に基準面から作られます。
加工も測定も組立も
- 加工基準
- 測定基準
- 組立基準
が同じであるほど、高精度を実現しやすくなります。
基準面なら平面度を検討する
すべての面に平面度を付ける必要はありません。
しかし、精度に直結する面なら検討する価値があります。
実務では「必要な面だけ管理する」
平面度は、高精度な部品を作るための公差ではありません。
本来は、「平らでなければ困る面」を管理するための公差です。
そのため実務では、
- 性能への影響
- 加工性
- 測定性
- コスト
を考慮しながら、必要な基準面だけに平面度を付与することが、
実践的な機械設計につながります。
まとめ
平面度は、「面がどれだけ平らか」を管理する幾何公差です。
寸法公差では管理できない、
▶ 反り
▶ うねり
▶ 凹凸
を管理できます。
特に、
・高精度基準面
・位置決め面
・シール面
・ガイド取付面
などでは重要な公差になります。
ただし、「とりあえず平面度を付ける」のではなく、
「その面の平らさが本当に必要か」を考えることが重要です。
機械設計では、
・性能
・加工性
・測定性
・コスト
のバランスを考えながら平面度を活用することが、
実践的な設計につながります。
