Oリングは、機械設計において最も広く使用されているシール要素の一つであり、そのシンプルな形状と高い信頼性から、様々な産業分野で使用されています。Oリングは、ゴムやエラストマー素材で作られたリング状の部品で、液体やガスの漏れを防止し、圧力や温度の変動に対応するための重要な機能を持ちます。本記事では、Oリングの基本的な機能と選定ポイントについて解説します。

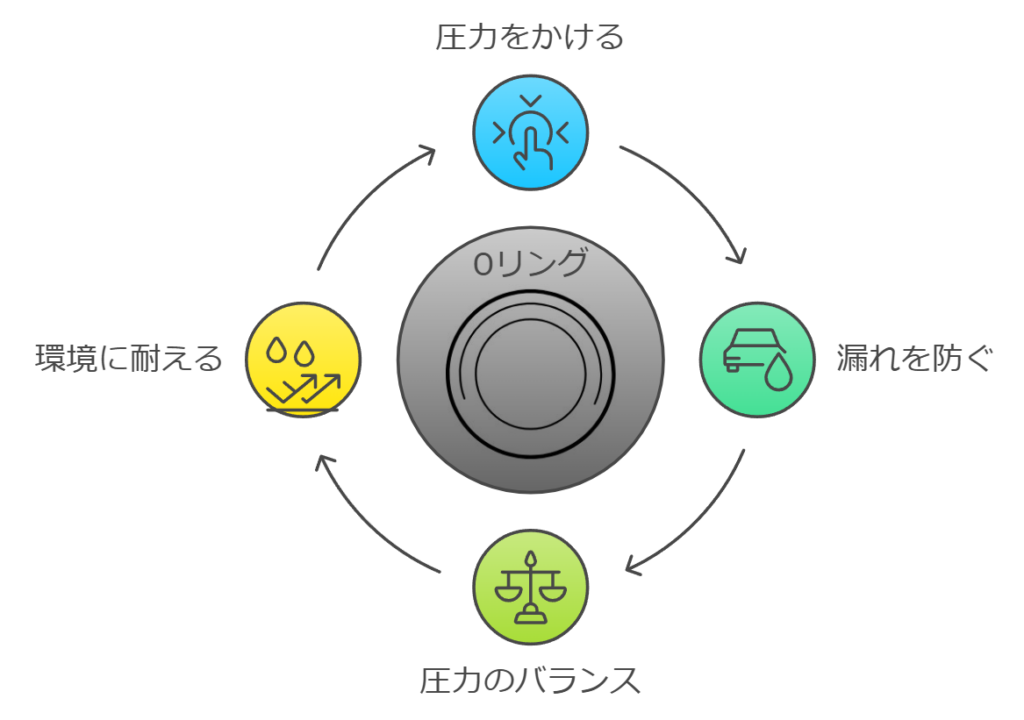

Oリングの基本機能
Oリングは、主に液体や気体の漏れを防止するために使用されます。主な役割として、以下のような機能を持っています。
- シール機能：
- Oリングは、接合部分に圧力をかけることで、液体やガスの漏れを防ぎます。圧力や真空の環境下でも使用可能で、優れた密閉性能を発揮します。
- 圧力のバランス：
- Oリングは、圧力の違いによる流体の移動を防ぎ、機械の内部と外部の圧力を一定に保つための重要な要素です。
- 耐久性：
- ゴムやエラストマー素材の弾性により、Oリングは長期間にわたって密閉性を維持し、摩耗や変形にも耐えられます。
- 耐環境性：
- Oリングは、温度変化や化学薬品に耐え、様々な環境下でのシール性能を発揮します。
Oリングの材質：用途に合わせた最適な選択
Oリングは、機械設計において幅広い用途で使用される汎用性の高いシール材ですが、その性能は材質によって大きく異なります。本項では、Oリングに使用される代表的な材質とその特徴、比較について解説します。
代表的なOリング材質
Oリングに使用される材質は、用途や使用環境に応じて様々なものが存在します。主な材質とその特徴を以下にまとめます。
- ニトリルゴム（NBR）
- 最も一般的に使用されるOリング材料で、油、燃料、グリースに対する耐性があります。
- -20℃から100℃程度の温度範囲で使用可能です。
- コストパフォーマンスが良い。
- エチレンプロピレンゴム（EPDM）
- 耐熱性、耐候性、オゾンに強く、耐老化性が優れています。
- 水や蒸気のシーリングに適しており、冷却装置や水処理システムで使用されます。
- シリコーンゴム（VMQ）
- 柔軟性に優れ、-50℃から180℃程度までの広い温度範囲で使用可能です。
- 医療機器や食品産業でも使用される安全な素材です。
- フッ素ゴム（FKM）
- 高温耐性に優れ、化学薬品や油にも強い特性を持っています。
- 200℃程度の高温環境でも使用可能です。
- ポリウレタンゴム
- 耐摩耗性、耐引裂性に優れる。
- 耐油性、耐薬品性も比較的高い。
Oリング材質の比較
| 比較項目 | NBR | EPDM | シリコンゴム | フッ素ゴム (FKM) | ポリウレタンゴム |
|---|---|---|---|---|---|
| 耐油性 | 優れる | 劣る | 劣る | 優れる | 優れる |
| 耐熱性 | 中程度 | 優れる | 優れる | 優れる | 劣る |
| 耐寒性 | 劣る | 中程度 | 優れる | 劣る | 中程度 |
| 耐薬品性 | 劣る | 中程度 | 中程度 | 優れる | 劣る |
| 耐摩耗性 | 優れる | 中程度 | 劣る | 優れる | 優れる |
| 柔軟性 | 中程度 | 中程度 | 優れる | 中程度 | 優れる |
| コスト | 低い | 中程度 | 中程度 | 高い | 中程度 |
Oリング材質の選定
Oリングの材質選定は、使用環境や用途を考慮して行う必要があります。
油圧機器
耐油性に優れたNBR、FKMが適しています。
水系流体
耐熱性、耐オゾン性に優れたEPDMが適しています。
食品加工機械
衛生的なシリコンゴムが適しています。
化学プラント
耐薬品性、耐熱性に優れたFKMが適しています。
緩衝材
耐摩耗性、耐引裂性に優れたポリウレタンゴムが適しています。
Oリング材質の注意点
- 温度
- Oリングは、材質によって耐熱温度が異なります。
- 使用環境の温度に注意し、適切な材質を選択する必要があります。
- 薬品
- Oリングは、材質によって耐薬品性が異なります。
- 使用環境に存在する薬品に注意し、適切な材質を選択する必要があります。
- 硬度
- Oリングの硬度は、シールする圧力やシール対象の表面形状によって異なります。
- 適切な硬度のOリングを選択する必要があります。
Oリングの材質は、用途や使用環境に応じて様々なものが存在します。適切な材質を選択することで、機械の性能向上、寿命延長、安全性の確保に貢献することができます。
Oリングの利点
- コスト効率：
- Oリングは製造コストが低く、取り付けも簡単で、メンテナンスコストを削減できます。
- シンプルな設計：
- Oリングの円形デザインは、取り付けや交換が容易で、標準化されているため、ほぼすべての機械や装置に適用可能です。
- 高い密閉性能：
- Oリングは、液体やガスの漏れを防ぐだけでなく、非常に高い圧力環境でも効果的にシール機能を発揮します。
Oリングの選定ポイント
- 材料の選定
- 使用される流体や環境に応じて、適切な材料を選定する必要があります。例えば、油や燃料を扱う場合はニトリルゴム、化学薬品や高温環境にはフッ素ゴムが適しています。
- 温度範囲
- Oリングが使用される環境温度を確認し、その範囲内で安定したシール性能を発揮できる材料を選びます。特に高温環境では、フッ素ゴムやシリコーンゴムが適しています。
- 圧力の条件
- Oリングが適用される圧力範囲を確認します。高圧下で使用される場合には、Oリングの断面形状や硬度が重要です。適切な設計により、シールの機能を維持できます。
- 化学的耐性
- 使用される環境において、Oリングが接触する化学物質に対する耐性を確認する必要があります。腐食性のある化学物質が存在する場合、対応する材料を選定することが求められます。
- 摩耗と寿命
- Oリングの耐久性や摩耗に対する耐性も重要です。長期間の使用に耐えるためには、摩耗しにくい材料や適切な潤滑が必要です。
- 取り付け寸法と溝の設計
- Oリングを取り付ける溝の寸法や形状も選定に重要な影響を与えます。適切なフィット感と圧縮が得られるように、寸法の精度が求められます。
機械設計におけるOリング：小さな輪が担う大きな役割
Oリングは、断面がドーナツ状のゴム製のシール材で、機械設計において幅広い用途で使用されています。一見単純な形状ながら、その高いシール性能と汎用性から、様々な場面で活躍しています。本項では、Oリングの応用例を、その機能別に分類して詳しく解説します。
静的シール
Oリングは、静止状態でのシールに最適です。
流体の漏れ防止
Oリングは、パイプや容器、バルブなどの継ぎ目に使用することで、流体（液体や気体）の漏れを防ぎます。
油圧機器
油圧シリンダーや油圧ポンプなどの油圧機器では、Oリングが油圧回路のシールに使用され、油圧の漏れを防ぎます。
空気圧機器
空気圧シリンダーや空気圧ポンプなどの空気圧機器では、Oリングが空気圧回路のシールに使用され、空気の漏れを防ぎます。
具体的な応用例
- 自動車エンジン
- エンジン内のオイルパンやオイルフィルター、燃料ポンプなど、様々な場所にOリングが使用され、オイルや燃料の漏れを防いでいます。
- 水道管
- 水道管の継ぎ目には、Oリングが使用され、水の漏れを防いでいます。
- 医療機器
- 医療機器では、Oリングが薬液や血液などの流体の漏れを防ぐために使用されます。
動的シール
Oリングは、動く部品のシールにも使用できます。
ピストンシール
シリンダー内のピストンの動きに合わせて、Oリングがシリンダー壁との隙間をシールします。
軸シール
回転軸の動きに合わせて、Oリングが軸と軸受けとの隙間をシールします。
具体的な応用例
- 油圧シリンダー
- 油圧シリンダーのピストンには、Oリングが使用され、油圧オイルの漏れを防ぎながら、ピストンをスムーズに動作させます。
- ポンプ
- ポンプの回転軸には、Oリングが使用され、軸受けとの隙間をシールし、潤滑油の漏れを防ぎます。
- 機械加工
- 旋盤やフライス盤などの機械加工機では、Oリングが工具ホルダやワークとの隙間をシールし、切削油の漏れを防ぎます。
その他の用途
Oリングは、シール以外にも、様々な用途に使用されています。
緩衝材
Oリングは、衝撃を吸収する緩衝材として使用できます。
スペーサー
Oリングは、部品間の隙間を埋めるスペーサーとして使用できます。
具体的な応用例
- 電気機器
- 電気機器では、Oリングが配線や部品の固定、緩衝材として使用されます。
- 機械部品
- 機械部品では、Oリングが部品間の隙間を埋めるスペーサーや、振動吸収材として使用されます。
Oリングは、機械設計において、シールや緩衝材、スペーサーなど、様々な用途に使用される汎用性の高い部品です。適切なOリングを選択することで、機械の性能向上、寿命延長、安全性の確保に貢献することができます。
主なメーカー
NOK株式会社 メーカーページはこちら
株式会社阪上製作所 メーカーページはこちら
まとめ
Oリングは、機械設計におけるシール要素として非常に重要な役割を果たしています。様々な材料やサイズがあり、使用環境や設計条件に応じて選定することが不可欠です。Oリングを適切に選定することで、漏れや圧力変動を防止し、機械や装置の信頼性と耐久性を向上させることができます。
