子どもから大人まで世界中で愛されているレゴブロック（LEGO）。
積み重ねるだけでしっかり固定できる一方で、
必要なときには手で簡単に外すこともできます。
しかし…
「なぜ接着剤を使わないのに外れないの？」
「何度組み立てても緩くならないの？」
と疑問に思ったことはありませんか？
実はレゴブロックには、樹脂の弾性・スナップフィット・寸法公差・射出成形技術など、
機械設計で重要となる技術が数多く採用されています。
この記事では、レゴブロックがしっかり固定できる仕組みを、
機械設計者の視点からわかりやすく解説します。

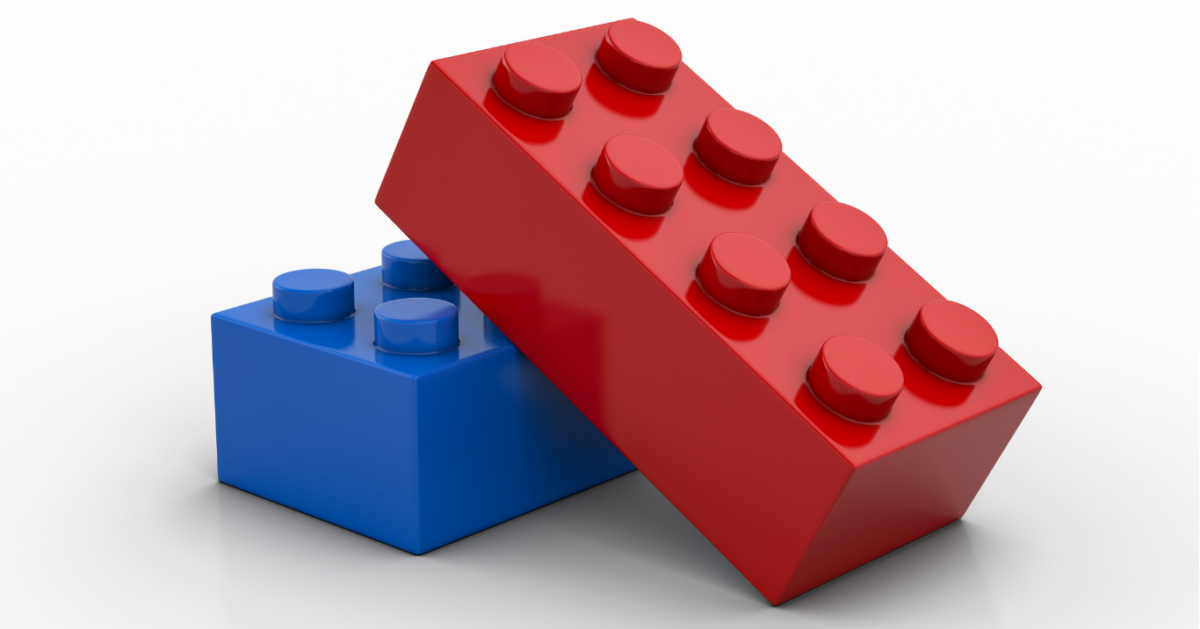

レゴブロックとは？
レゴブロックは、デンマークで誕生した組み立て式ブロック玩具です。
一見すると単純な四角いブロックですが、
- 上部のポッチ（スタッド）
- 下部の円筒（チューブ）
- 樹脂の弾性
を利用して、接着剤を使わずに強固に固定できるよう設計されています。
また、何十年前に発売されたブロックでも現在の製品と組み合わせられるほど、高い寸法精度を誇っています。
なぜ接着剤を使わなくても固定できるの？
レゴブロック最大の特徴は、
「少しだけきつく作られている」
ことです。
上部の丸いポッチよりも、
下側の円筒部分と外壁の間の間隔がほんのわずかだけ狭く設計されています。
そのため、ブロックを押し込むと、
下側の円筒部分と外壁の間がわずかに広がりながらポッチを挟み込みます。
そして元に戻ろうとする力によって、
ポッチを強く保持しているのです。
つまり、樹脂がほんの少しだけ変形することで固定力を生み出しています。
スナップフィットという仕組み
このような固定方法は、スナップフィットと呼ばれています。
スナップフィットとは、樹脂の弾性を利用して、
部品同士をカチッとはめ込む構造のことです。
身近な製品では、
- リモコン
- 家電のカバー
- プラスチックケース
- 自動車の内装部品
などにも広く採用されています。
ネジを使わずに固定できるため、
組立時間の短縮や部品点数の削減にもつながります。
なぜ筒状の構造があるの？
現在のレゴ®ブロックの裏側を見ると、筒状の構造が等間隔に配置されています。
実は、このチューブこそがレゴブロックの固定力を生み出す最も重要な部品です。
ブロックを組み立てると、上側のブロックにあるスタッド（丸い突起）が、
下側のブロックのチューブと外壁の間へ入り込みます。
つまり、スタッドは
の両方に挟まれる構造になっています。
この構造によって、スタッドがしっかりと保持され、
レゴブロック特有の「ほどよい掴む力」が生まれます。
初期のレゴブロックにはこのチューブがなく、外壁だけでスタッドを保持していました。
そのため固定力が弱く、大きな作品を組み立てるには限界がありました。
チューブ構造が採用されると、
スタッドを外壁とチューブの両方で支えることができるようになり、
固定力と安定性が大きく向上しました。
現在のレゴシステムの基礎となっているのは、
この「スタッドとチューブ」の組み合わせです。
機械設計者目線で見るポイント
機械設計者が注目したいのは、
チューブが「固定力」と「剛性」の2つの役割を担っていることです。
まず、チューブがあることでスタッドを両側から保持できるため、
ブロック同士の接触面積が増え、安定した固定力が得られます。
さらに、チューブはブロック内部の補強リブとしても機能しています。
もし内部が空洞のままであれば、
ブロックは押し込む力で変形しやすくなり、固定力も安定しません。
チューブを設けることで、ブロック全体の剛性が高まり、
長年使用しても変形しにくい構造になっています。
つまり、この筒状の構造は単なる「穴」ではなく、
という3つの役割を同時に果たしているのです。
このように、一つの部品に複数の機能を持たせて部品点数を増やさない考え方は、
機械設計でもよく用いられる設計手法です。
レゴブロックは、おもちゃでありながら、
その優れた設計思想が随所に盛り込まれた製品と言えるでしょう。
なぜ何度組み立てても緩くならないの？
レゴブロックは、何百回、何千回と組み立てたり外したりしても、
固定力が大きく変わりません。
その理由は、ABS樹脂という機械部品にも使われる高性能な
エンジニアリングプラスチックを採用しているためです。
レゴブロックは、組み立てるたびにスタッドとチューブがわずかに変形し、
お互いを押し付け合うことで固定力を生み出しています。
つまり、毎回「少しだけ変形する」という動作を繰り返しているのです。
もし材料が柔らかすぎると、繰り返し使用するうちに
樹脂がへたってしまい、固定力が徐々に弱くなります。
逆に硬すぎると、ほとんど変形できず、
組み立てるときに割れたり、外しにくくなったりしてしまいます。
ABS樹脂は、このバランスに優れている材料です。
- 適度な弾性があるため、繰り返し変形しても元の形へ戻りやすい
- 耐摩耗性が高く、スタッドやチューブがすり減りにくい
- クリープ（長期間力を受け続けることで少しずつ変形する現象）が起こりにくく、長期間固定力を維持できる
- 温度変化による寸法変化が比較的小さく、組み立てやすさが変わりにくい
このような特徴があるため、レゴブロックは何年、何十年と使用しても、
しっかりとした「カチッ」という組み立て感を維持できます。
機械設計では「材料選定」も設計の一部
機械設計では、形状だけでなく材料選定も非常に重要です。
レゴブロックの場合も、
といった多くの条件を満たす必要があります。
ABS樹脂は、これらの性能を高いレベルでバランス良く備えているため、
長年にわたってレゴブロックの材料として採用され続けています。
つまり、レゴブロックの「何度組み立てても緩くならない」という特徴は、
精密な寸法設計だけでなく、材料選定まで含めて最適化された結果なのです。
「形状設計」と「材料選定」の両方がそろって初めて、
レゴブロック特有の心地よい組み立て感が生まれています。
機械設計者目線で見るポイント
レゴブロックは、おもちゃでありながら、機械設計の基本が数多く詰め込まれています。
特に注目したいのは、
例えば、固定力を強くしようとしてポッチを大きくしすぎると、
子どもの力では外せなくなります。
逆に小さくすると、簡単に外れてしまいます。
つまり、「外れにくいこと」と「外しやすいこと」
という相反する性能を両立させる必要があります。
これは産業機械でも頻繁に登場するトレードオフ設計そのものです。
さらに、ブロック同士の寸法には、ごくわずかな誤差しか許されません。
もし射出成形時の寸法ばらつきが大きいと、
という問題が発生します。
そのため、レゴブロックはミクロン単位ともいわれる非常に高い精度で製造されており、
この品質管理こそが世界中で愛され続ける理由の一つとなっています。
レゴブロックは「公差設計」のお手本
機械設計では、図面通りに製作しても、部品には必ずわずかな寸法誤差（公差）が発生します。
重要なのは、「誤差をゼロにすること」ではなく、
誤差があっても正常に機能するよう設計することです。
レゴブロックも同じで、
ポッチや円筒の寸法、公差、樹脂の弾性を細かく設計することで、
- しっかり固定できる
- 手で取り外せる
- 長期間性能が変わらない
という理想的なバランスを実現しています。
機械設計者にとってレゴブロックは、公差設計や樹脂設計の教科書とも言える製品なのです。
Amazonで人気のおすすめレゴブロック
レゴブロックには、自由な発想で組み立てを楽しめるシリーズから、
本格的な機械機構を学べるシリーズまで、さまざまなラインアップがあります。
ここでは、Amazonでも人気の高い3商品をピックアップし、
機械設計者の視点からその魅力を紹介します。

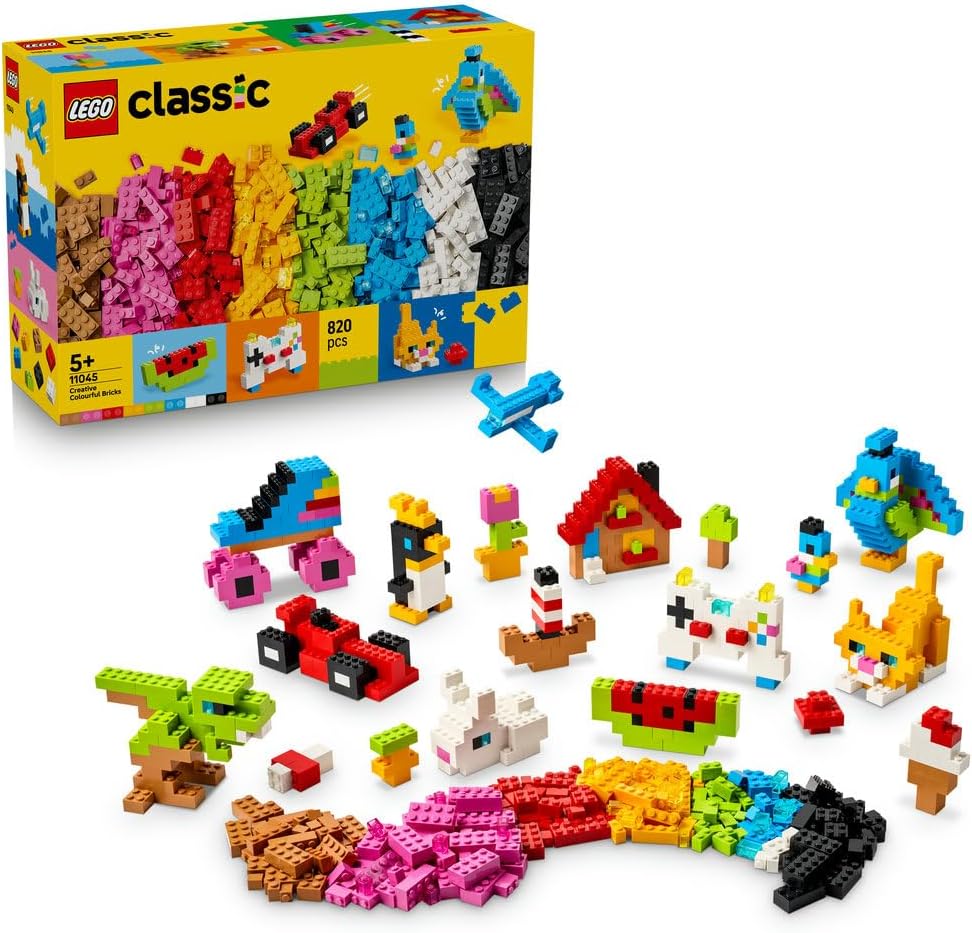

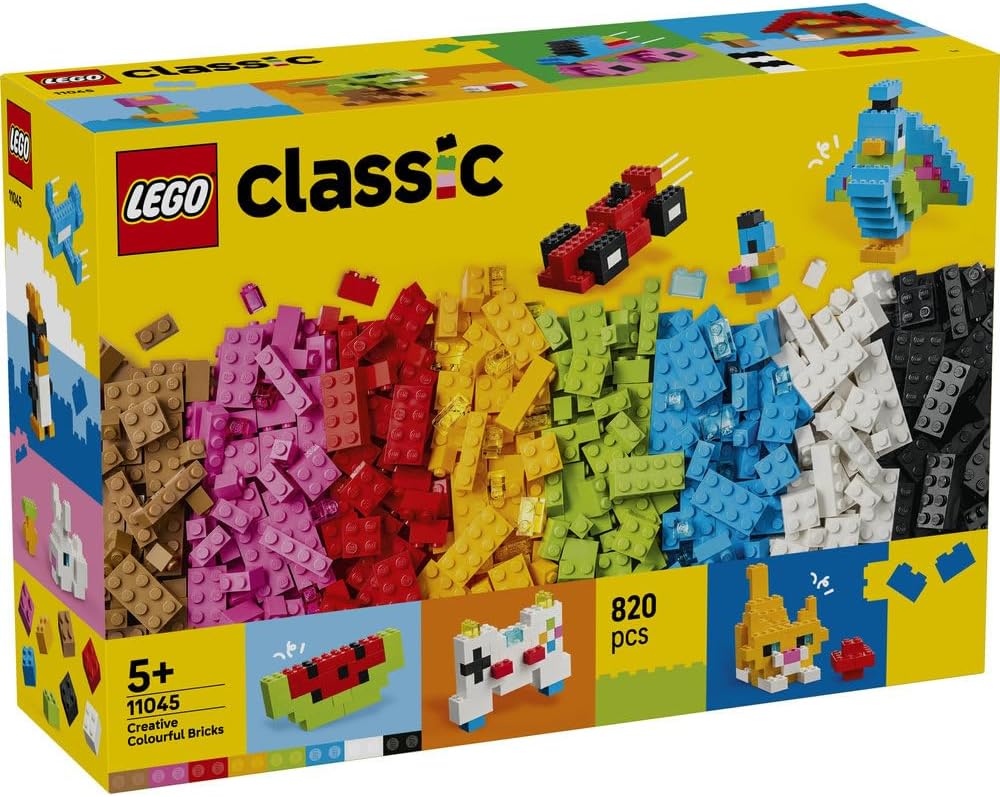

① LEGO クラシック カラフルなアイデアボックス 11045
レゴの基本となるブロックが豊富に入った定番セットです。
820ピース入りで、14種類の作例を参考にしながら自由な発想でものづくりを楽しめます。
創造力や空間認識能力を育てる知育玩具としても人気があります。
機械設計者の視点では、「スナップフィット」と「寸法公差」の教材として最適です。
ブロック同士を組み立てたり外したりすることで、
樹脂の弾性や保持力の仕組みを自然に体験できます。
まずはレゴの基本構造を理解したい人におすすめのシリーズです。
レゴ(LEGO) クラシック カラフルなアイデアボックス 11045
- 自由な発想で楽しむ組み立ておもちゃ
- カラフルなブロックが820ピース
- 想像力を使って遊ぼう
- 創造力を磨こう
- お子さま向けギフト

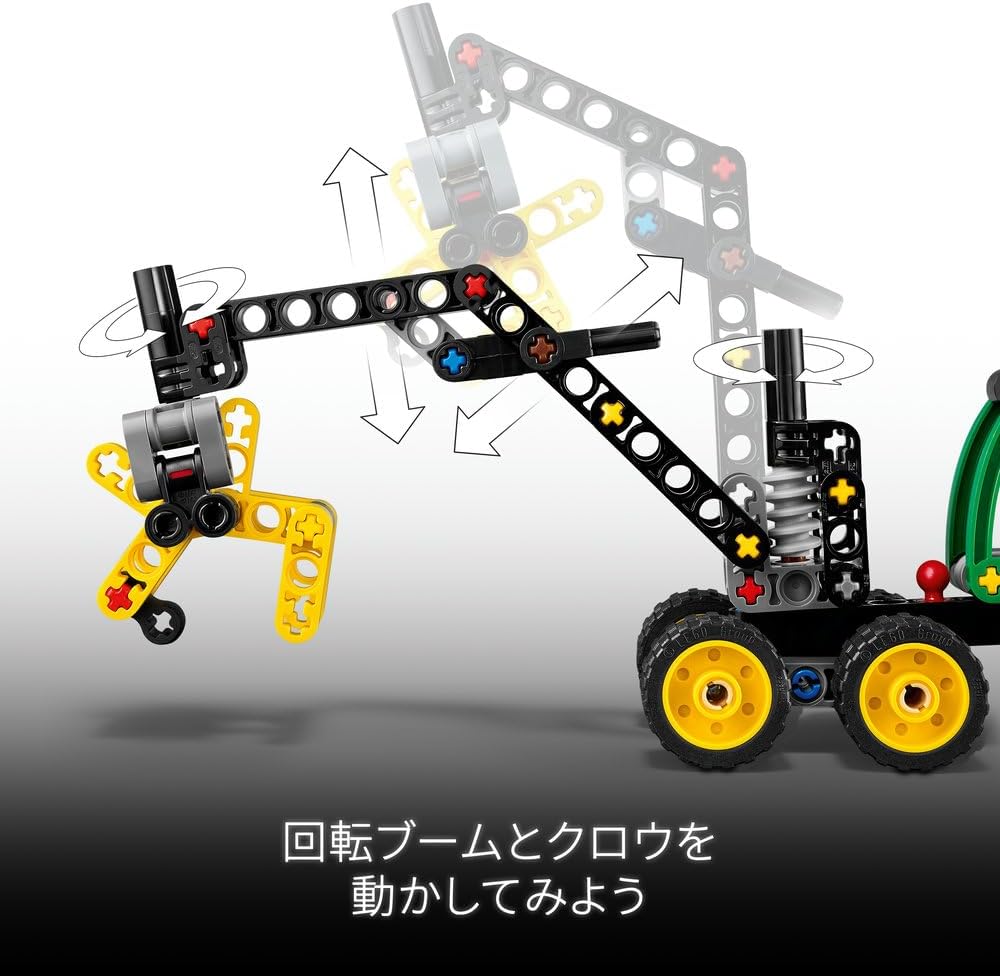

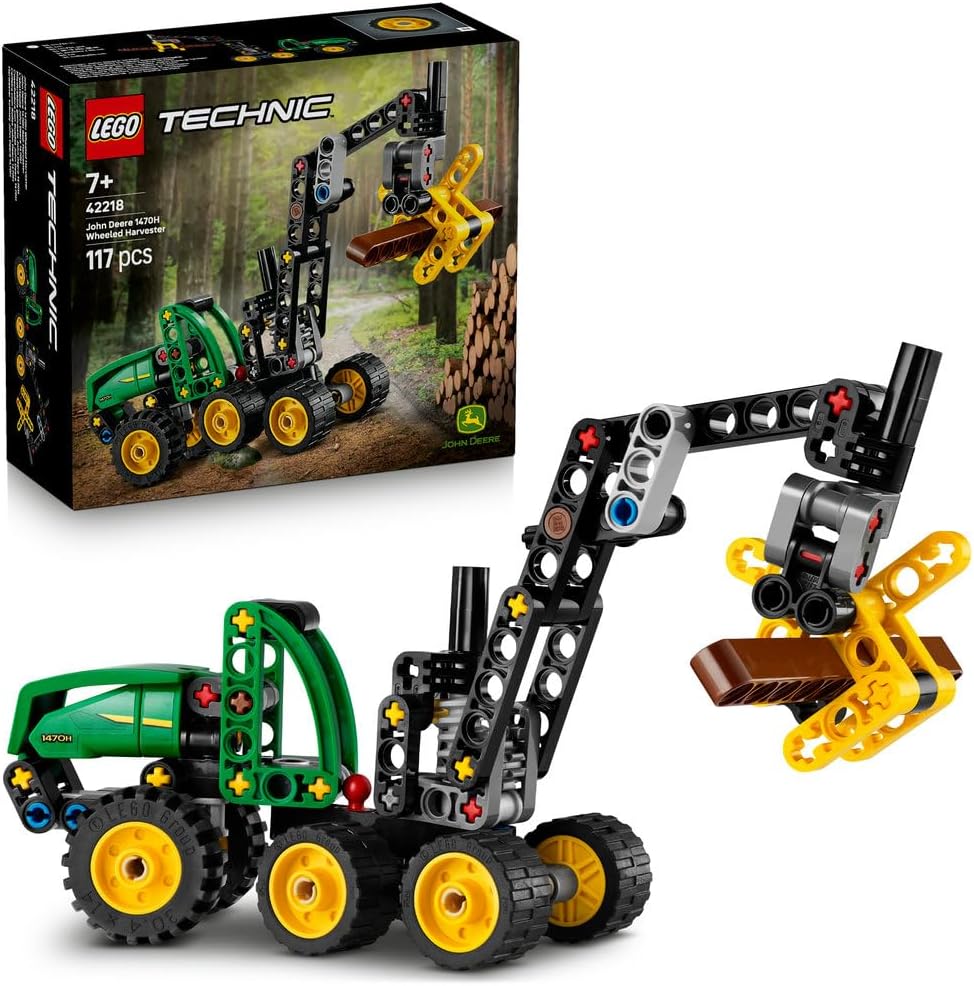

② レゴ(LEGO) テクニック 車輪付きハーベスター 42218
小さなセットながら、レゴ テクニックシリーズならではの構造を体験できるモデルです。
機械設計者の視点では、「ピン結合」と「リンク機構」に注目です。
通常のレゴブロックとは異なり、テクニックシリーズでは
スタッドではなくピンを使って部品を接続します。
そのため、実際の機械と同じように
リンク機構や回転機構を組み立てることができます。
フォークリフトのフォークを上下させる動きも、
シンプルながら機械設計の考え方が詰まっており、
「動く仕組み」を学ぶ入門モデルとしておすすめです。
レゴ（LEGO) テクニック フォークリフト ミニセット 30655
- ハーベスターのおもちゃ
- 丸太を運ぼう
- クローでつかみ、回転ブームで移動させる
- ステアリングとサスペンション
- アーティキュレート
- ステアリング
- ロッカーサスペンション

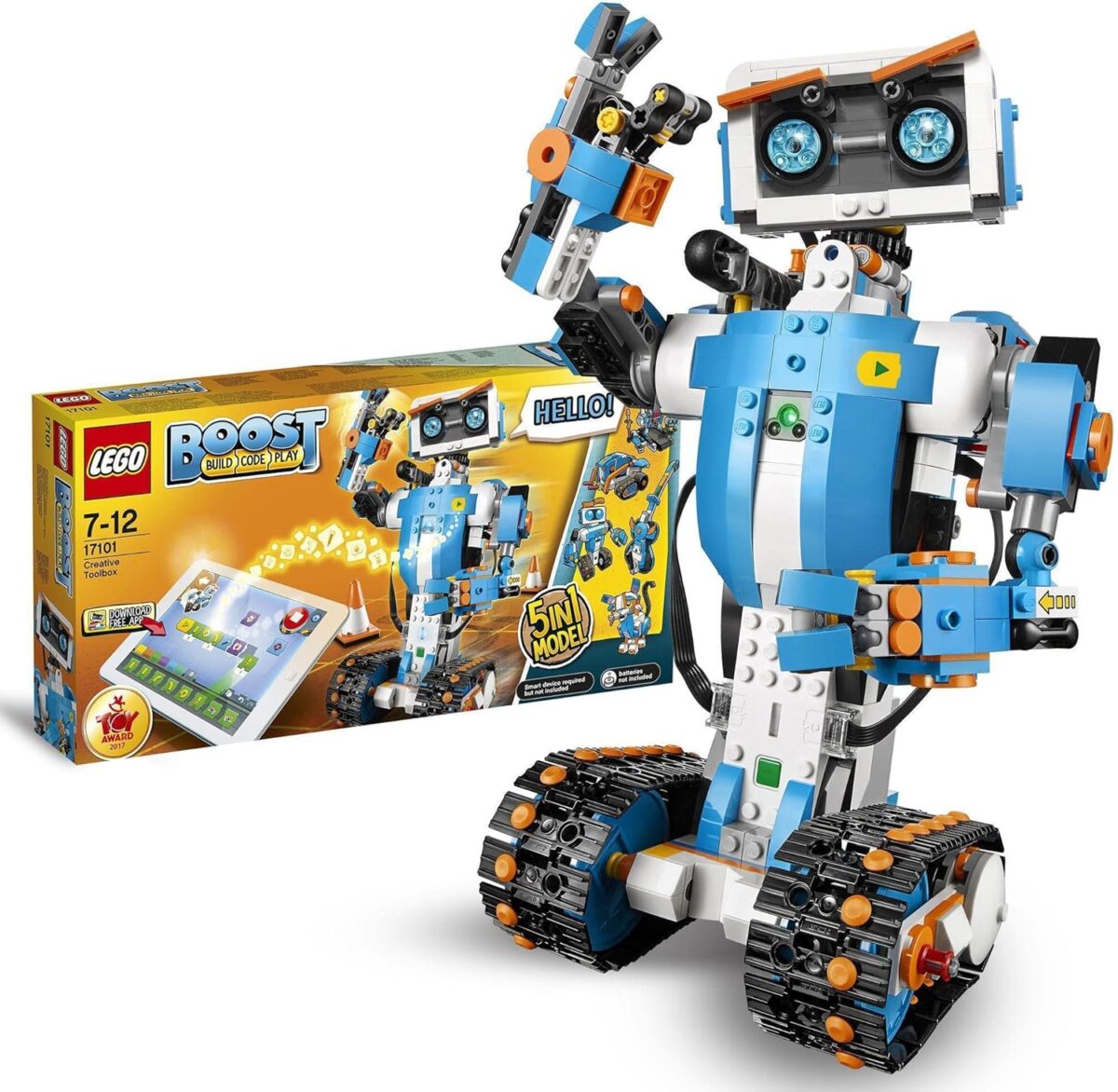

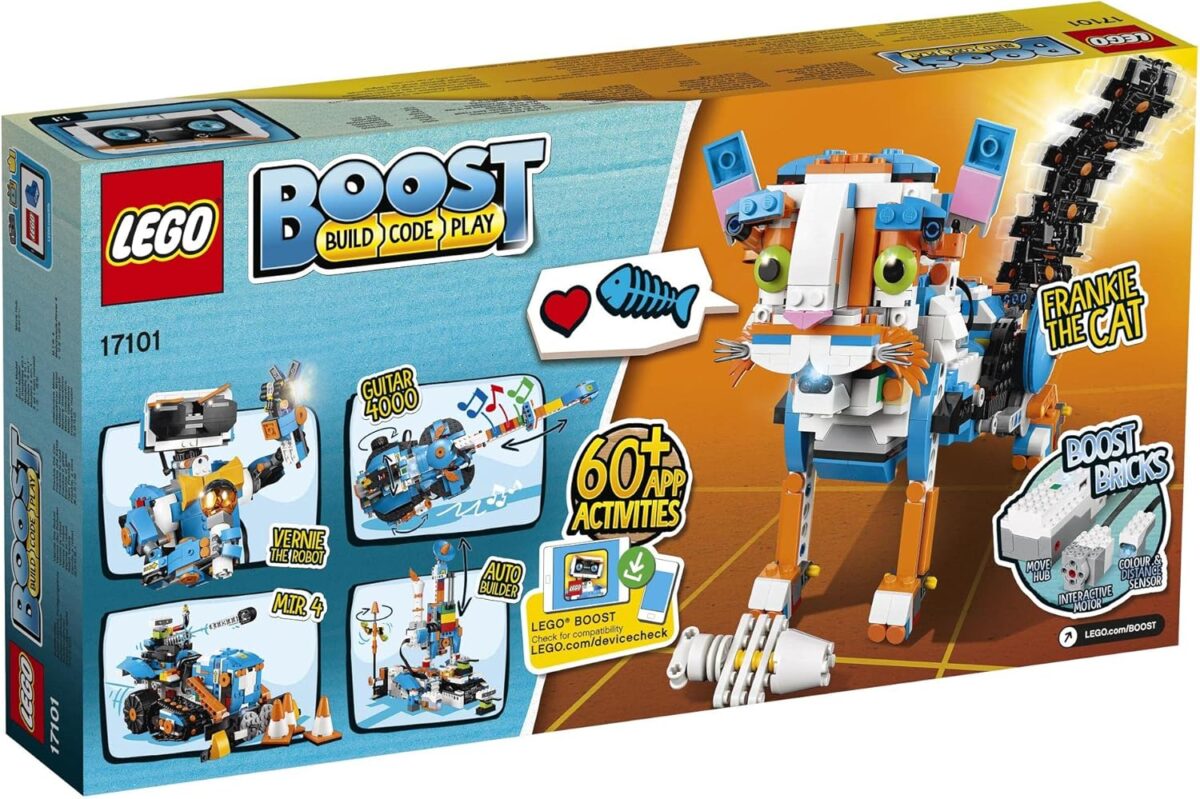

③ LEGO BOOST レゴブースト クリエイティブ・ボックス 17101
モーターやセンサーを組み合わせ、プログラミングによって
動きを制御できるレゴシリーズです。
組み立てるだけではなく、自分でプログラムを作成して
ロボットや車両を動かせるため、STEM教材としても高く評価されています。
機械設計者の視点では、「機械」と「制御」の両方を学べる点が最大の魅力です。
リンク機構やギヤで動力を伝え、モーターで駆動し、
センサーからの情報をプログラムで制御するという流れは、
実際のFA設備や産業用ロボットと基本的な考え方が共通しています。
機械設計だけでなく、制御設計にも興味がある方におすすめのシリーズです。
レゴ(LEGO) ブースト レゴブースト クリエイティブ・ボックス 17101
- ハーベスターのおもちゃ
- 丸太を運ぼう
- クローでつかみ、回転ブームで移動させる
- ステアリングとサスペンション
- アーティキュレート
- ステアリング
- ロッカーサスペンション
機械設計者目線で選ぶなら
それぞれのシリーズには異なる魅力があります。
- 自由な発想でものづくりを楽しみたいなら
- LEGO クラシック 11045
- ギヤやリンク機構など機械要素を学びたいなら
- LEGO テクニック フォークリフト 30655
- 機械・電気・プログラミングまで幅広く体験したいなら
- LEGO BOOST 17101
特にLEGO テクニックシリーズは、
- ピン結合
- ギヤ
- リンク機構
- デファレンシャルギヤ
- サスペンション
- ラック＆ピニオン
など、実際の産業機械や自動車に使われている機械要素を数多く再現できます。
「遊びながら機械設計を学べる教材」として見ても非常に完成度が高く、
機械設計に興味がある方には特におすすめのシリーズです。
まとめ
レゴブロックの仕組みは、一見すると単純ですが、
その中にはスナップフィット・樹脂の弾性・寸法公差・ABS樹脂・射出成形技術など、
多くの機械設計技術が採用されています。
特に、しっかり固定できる理由は、ポッチと円筒のわずかな寸法差と、
ABS樹脂の弾性によって生み出される保持力にあります。
普段何気なく遊んでいるレゴブロックも、設計者の視点で見ると、
公差設計や材料選定、射出成形技術が凝縮された優れた工業製品です。
「設計者が見るモノのしくみ」シリーズでは、今後も身近な製品や玩具を題材に、
その構造や設計思想をわかりやすく解説していきます。
