冬になると活躍する灯油ポンプ（注油ポンプ）。
数回押したり握ったりするだけで、
ポリタンクからストーブのタンクへ灯油を簡単に移せます。
しかし、
「なぜ少しポンプを押すだけで灯油を吸い上げられるの？」
「途中からは自然に流れ続けるのはなぜ？」
と疑問に思ったことはありませんか？
実は灯油ポンプには、
圧力差・逆止弁（チェックバルブ）・サイフォンの原理・流体力学など、
機械設計や配管設計で重要となる技術が数多く採用されています。
この記事では、灯油ポンプの仕組みや灯油を吸い上げる理由を、
機械設計者の視点からわかりやすく解説します。
灯油ポンプとは？
灯油ポンプは、ポリタンクから灯油を吸い上げ、
ストーブやファンヒーターへ移し替えるための道具です。
現在は、
- 手動ポンプ
- 電動ポンプ
の2種類が主流ですが、
この記事では最も身近な手動灯油ポンプについて解説します。

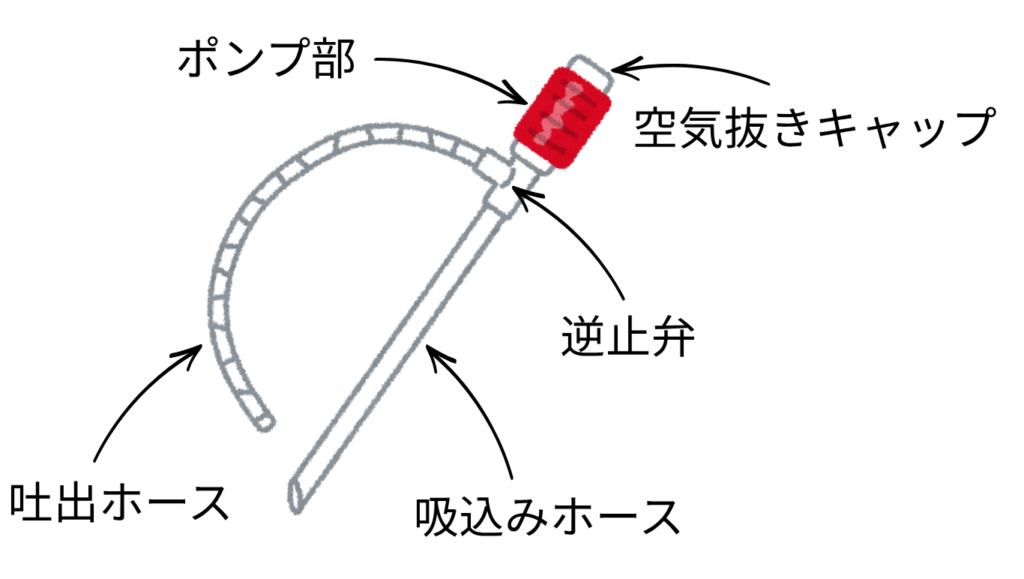

構造は非常にシンプルで、
- ポンプ部
- 吸込みホース
- 吐出ホース
- 逆止弁（チェックバルブ）
- 空気抜きキャップ（エア抜きキャップ）
などで構成されています。
灯油ポンプの使い方
手動灯油ポンプは、次のような手順で使用します。
- 吸込みホースをポリタンクへ入れる
- 吐出ホースをストーブやファンヒーターの給油口へ入れる
- ポリタンクの液面が、給油する燃料タンクよりも高い位置になるように設置する
- 空気抜きキャップ（エア抜きキャップ）を閉める
- ポンプ部（押し玉）を数回押して、ホース内へ灯油を吸い上げる
- 灯油が流れ始めたら、そのまま給油を行う
- 給油が終わったら、空気抜きキャップを開けることでホース内へ空気が入り、灯油の流れが止まる
ここで重要なのが、ポリタンク内の灯油の液面が、給油先の燃料タンクよりも高い位置にあることです。
これはサイフォンの原理を利用するためです。
ポンプを数回押すと、ホースの中が灯油で満たされて流れが始まります。
その後は、高い位置にあるポリタンクから、低い位置にある燃料タンクへ
重力によって灯油が流れ続けるため、ポンプを押し続ける必要はありません。
つまり、手動ポンプの役割は灯油を最後まで送り続けることではなく、
最初にホース内へ灯油を送り込み、サイフォン作用を開始させることなのです。
また、給油を止めるときに重要なのが空気抜きキャップです。
キャップを開けるとホース内へ空気が入り込み、サイフォン作用が解除されるため、
灯油の流れを簡単に止めることができます。
つまり、空気抜きキャップは「サイフォンの原理を止めるスイッチ」のような役割を果たしているのです。
ポリタンクを高い位置に置けない場合は？
手動灯油ポンプは、サイフォンの原理を利用して灯油を移送するため、
基本的にはポリタンク内の灯油の液面が、
給油先の燃料タンクより高い位置にある必要があります。
もし、ポリタンクを持ち上げられず、
液面が給油先より低い位置にある場合は、
サイフォンの原理が働きません。
そのため、一度灯油が流れ始めても自然に流れ続けることができず、
給油中はポンプを何度も押し続けて灯油を送り出す必要があります。
つまり、
- 液面が高い場合
- 最初に数回ポンプを押すだけで、その後はサイフォンの原理によって自然に灯油が流れ続ける
- 液面が低い場合
- サイフォンの原理が働かないため、ポンプを押すたびに少しずつ灯油を送り出すことになり、給油中は押し続ける必要がある
という違いがあります。
このような環境では作業負担が大きくなるため、
ポリタンクを高い位置へ置くか、電動灯油ポンプを使用すると、より効率よく給油できます。
なぜ灯油を吸い上げられるの？
灯油ポンプは、灯油を「引っ張っている」のではありません。
実際には、圧力差を利用して灯油を押し上げています。
ポンプを押したり離したりすると、
ポンプ内部の空気の圧力が変化します。
ポンプ内の圧力が低くなると、
外側の大気圧が灯油を押し上げ、ホースの中へ流れ込みます。
つまり、灯油はポンプが吸っているのではなく、
大気圧によって押し上げられているのです。
なぜ逆流しないの？
ポンプの下部には、逆止弁（チェックバルブ）が組み込まれています。
逆止弁は、一方向だけ流体を通し、
逆方向には流れない弁です。
そのため、ポンプを押すと灯油は吐出口へ進み、
戻ろうとすると弁が閉じるため逆流しません。
この仕組みによって、少しずつ灯油を上へ送り出すことができます。
～逆止弁（チェックバルブ）の役割～
灯油ポンプの性能を左右する最も重要な部品の一つが、逆止弁です。
逆止弁は、一方向には流体を通しますが、
反対方向には流れを止める非常にシンプルな弁です。
灯油ポンプでは、ポンプを押したときだけ灯油が吐出口側へ流れ、
ポンプを戻したときは逆止弁が閉じることで、
送り出した灯油がポリタンク側へ逆流するのを防いでいます。
もし逆止弁が付いていなければ、
ポンプを押して送り出した灯油が、そのまま元へ戻ってしまいます。
つまり、何度ポンプを押しても灯油は少しも前へ進まず、
灯油を吸い上げることができません。
逆止弁があることで、
- ポンプを押すたびに灯油が少しずつ前へ進む
- ホース内に灯油がたまる
- サイフォンの原理が働き始める
という一連の流れが実現しています。
一見すると小さな部品ですが、灯油ポンプが正常に動作するためには
欠かせない重要な役割を担っているのです。
身近な製品にも使われている逆止弁
逆止弁は、灯油ポンプだけでなく、
私たちの身の回りのさまざまな製品にも使用されています。
例えば、
など、多くの製品で「流体を一方向だけ流す」ために利用されています。
機械設計では、「逆流させない」という単純な機能が、
装置全体の性能や信頼性を大きく左右することがあります。
灯油ポンプの逆止弁もその代表例であり、
わずか数ミリの部品が、ポンプ全体の性能を支えていると言えるでしょう。
なぜ途中から自然に流れ続けるの？
灯油がホース全体へ行き渡ると、
ポンプを押さなくても流れ続けることがあります。
これは、サイフォンの原理によるものです。
吐出口がポリタンク内の液面より低い位置にあると、
重力によって灯油が流れ続けます。
つまり、最初だけポンプで流れを作り、
その後は重力が灯油を運んでいるのです。
サイフォンの原理が働く条件
サイフォンの原理が働くためには、次の2つの条件を満たす必要があります。
- ホース内が灯油で満たされていること
- ポリタンク内の灯油の液面が、給油先の燃料タンクより高い位置にあること
どちらか一方でも満たされないと、灯油は流れ続けません。
そのため、手動灯油ポンプでは最初にポンプを数回押してホース内の空気を抜き、
灯油で満たす作業（呼び水）が必要になります。
なぜ途中で止まらないの？
ホースの途中には一番高い位置がありますが、一度ホース内が灯油で満たされると、
出口側のホースにある灯油の重さによって、液体全体が下方向へ引っ張られます。
このとき、入口側の灯油には大気圧が作用しているため、
ポリタンク内の灯油がホース内へ押し込まれます。
その結果、
- 出口側では重力が灯油を下へ引っ張る
- 入口側では大気圧が新しい灯油を押し込む
という2つの力が働き、灯油は連続して流れ続けます。
大気圧も関係する
サイフォンの原理では、「出口側では重力が灯油を引っ張る」と
説明されることが多いですが、それだけでは灯油は流れ続けません。
実は、入口側では大気圧が灯油をホースの中へ押し込んでいることも重要なポイントです。
「大気圧」と聞くと難しく感じますが、実は私たちの身の回りには
常に空気があり、その空気には押す力があります。
例えば、ポリタンクの中には灯油だけでなく、その上に空気があります。
この空気は灯油の表面を常に押しています。
普段は四方八方から同じ力で押されているため、その力を意識することはありません。
しかし、サイフォンの原理では出口側の灯油が重力で下へ流れようとすることで、
ホースの入口付近の圧力がわずかに低くなります。
すると、ポリタンク内の灯油の表面を押している大気圧の方が強くなるため、
灯油がホースの中へ押し込まれるのです。
ホースの頂点が高すぎるとサイフォンの原理が止まる
サイフォンの原理では、ホースの頂点はどれだけ高くしてもよいわけではありません。
頂点が高くなりすぎると、灯油は途中までしか上がらず、
サイフォンの原理は成立しなくなります。
その理由は、灯油を押し上げているのは大気圧だからです。
サイフォンでは、出口側の灯油が重力によって下へ流れることで、
ホースの頂点付近の圧力が低くなります。
すると、大気圧がポリタンク内の灯油をホースへ押し込みます。
しかし、大気圧が押し上げられる高さには限界があります。
ホースの頂点が高すぎると、
大気圧では灯油をそこまで押し上げることができなくなり、
ホースの頂点付近で圧力が極端に低くなります。
水なら約10m、灯油ならさらに高くできる
大気圧は約101kPaあるため、
理論上、水であれば約10mまで押し上げることができます。
灯油は水より密度が小さいため、
同じ大気圧でも理論上は約12m程度まで押し上げることが可能です。
もちろん実際には、もっと低くなります。
- ホース内の摩擦
- 気泡の発生
- 灯油の蒸気圧
などの影響があるため、これより低い高さで流れが止まることもあります。
空気抜きキャップの役割
灯油ポンプに付いている空気抜きキャップ（エア抜きキャップ）は、
小さな部品ですが、実はポンプの使いやすさを左右する重要な役割を担っています。
一見すると「ただのキャップ」に見えますが、
この部品はサイフォンの原理を開始・停止するためのスイッチとして機能しています。
給油を始めるときは、空気抜きキャップを閉めることでホース内が密閉されます。
この状態では、ホース内の灯油が一本の液柱となり、
サイフォンの原理が働いて灯油が流れ続けます。
一方、給油を止めるときは空気抜きキャップを開けます。
すると、ホース内へ空気が入り込み、
灯油が一本につながっていた液柱が途切れます。
液柱が切れるとサイフォンの原理は成立しなくなり、
灯油の流れもすぐに止まります。
つまり、空気を抜く（入れる）だけで灯油の流れを制御しているのです。
「止めるため」の部品を追加するという設計
機械設計では、「動かす仕組み」だけでなく、
「安全に止める仕組み」も同じくらい重要です。
もし空気抜きキャップがなければ、一度サイフォンの原理が働き始めると、
ポリタンク内の灯油がなくなるか、液面が同じ高さになるまで流れ続けてしまいます。
その結果、
などの原因になります。
そこで、空気抜きキャップを設けることで、
利用者が好きなタイミングでサイフォンの原理を解除し、
灯油の流れを止められるように設計されています。
注目するポイント
空気抜きキャップは、モーターやバルブのような複雑な機構ではありません。
「空気を入れるだけ」という非常にシンプルな方法で流れを止めています。
これは機械設計で重要な、
- 部品点数を減らす
- コストを抑える
- 故障しにくくする
- 操作を簡単にする
という設計思想そのものです。
複雑なバルブを追加する代わりに、
「空気を取り入れる小さな穴」と「キャップ」だけで流体を制御している点は、
非常に合理的なアイデアと言えるでしょう。
灯油ポンプは、自然の力（サイフォンの原理）を利用しながら、
空気を制御するだけで流れを自在に止められる、
シンプルながら優れた機械設計の一例なのです。
使用時の注意点 ～空気抜きキャップは必ず閉めてからポンピングする～
手動灯油ポンプで灯油を吸い上げる際は、
空気抜きキャップ（エア抜きキャップ）を必ず閉めてからポンピングしましょう。
キャップを開けたままポンプを押すと、
ポンプ内で発生した圧力が空気抜きキャップ側へ逃げてしまいます。
さらに、ポンプを押し続けると、
灯油が空気抜きキャップから漏れたり、飛び散ったりする可能性があります。
そのため、
という使い方が基本です。
空気抜きキャップは、灯油を送り出すための部品ではなく、
サイフォンの原理を開始・停止するための部品です。
正しい使い方をすることで、灯油漏れを防ぎ、
安全かつスムーズに給油することができます。
なぜポンプはゴムでできているの？
手動灯油ポンプの押す部分は、柔らかいゴムでできています。
これは単に「押しやすいから」ではありません。
ゴムの弾性を利用して、ポンプ内部の圧力を変化させるという重要な役割を担っています。
ポンプを押すと、ゴムが変形して内部の空気が押し出されます。
反対に、手を離すとゴムが元の形へ戻ろうとするため、
ポンプ内部の容積が大きくなります。
すると、ポンプ内の圧力が下がり、
その圧力差によって灯油が吸い上げられるのです。
つまり、ゴムは「ばね」と「シリンダ」の両方の役割を果たしていると言えます。
もし押す部分が硬い樹脂でできていたら、
押してもほとんど変形しないため、内部の容積は変わりません。
その結果、十分な圧力差が発生せず、灯油を吸い上げることができなくなってしまいます。
ゴムが選ばれる理由
機械設計では、材料を選ぶ際に「柔らかい」「硬い」だけでなく、用途に合った特性を重視します。
灯油ポンプでは、ゴムが次のような優れた特性を持っているため採用されています。
これらの特性によって、何度もポンピングしても安定した性能を発揮できます。
機械設計では「材料そのものを機構として使う」
機械設計では、ばねやヒンジなどの部品を追加して機能を実現する方法だけでなく、
材料そのものの特性を利用する設計もよく行われます。
例えば、
- ゴムの弾性を利用した灯油ポンプ
- シリコン製の逆止弁
- 樹脂のしなりを利用したスナップフィット
- 板ばねを利用したダブルクリップ
などは、その代表例です。
これらは部品点数を増やさず、材料の性質そのものを機能として活用しています。
灯油ポンプも同様に、ゴムの弾性を利用することで、
- ポンプ機構
- 復元機構
- シール機能
を一つの部品で実現しています。
これは機械設計で重要な
「部品点数を減らしながら必要な機能を実現する設計思想」
そのものと言えるでしょう。
機械設計者目線で見るポイント
灯油ポンプは、シンプルな道具ですが、
流体機器の基本となる設計が数多く詰め込まれています。
特に注目したいのは、
- 圧力差による吸い上げ
- 逆止弁（チェックバルブ）
- サイフォンの原理
- ゴムの弾性
- ホース径と流量
- シール構造
例えば、逆止弁が正常に動作しなければ、
押した空気や灯油が逆流してしまい、
何度ポンプを押しても吸い上げることができません。
また、ホース径も重要です。
細すぎると流量が不足し、太すぎると呼び水に時間がかかります。
そのため、
操作力と流量のバランスを考えて最適な内径が選ばれています。
さらに、ホースの接続部や逆止弁には、
灯油が漏れないようシール構造が採用されています。
わずかな空気漏れでも、十分な圧力差が発生せず、
灯油を吸い上げられなくなるためです。
「空気」を動かして「液体」を運ぶ仕組み
灯油ポンプを見ていると、「灯油を押している」
と思いがちですが、実際に動かしているのは空気です。
設計者は、空気の圧力を変化させることで
液体を移動させる仕組みを利用しています。
この考え方は、
- ハンドソープのポンプ
- スプレーボトル
- スポイト
など、多くの製品に共通しています。
つまり、灯油ポンプは「灯油を送る装置」ではなく、
空気の圧力を制御して液体を移動させる装置と言えるでしょう。
Amazonで人気のおすすめ灯油ポンプ
灯油ポンプには、シンプルな手動式から、
電動で自動停止する高機能タイプまでさまざまな種類があります。
ここでは、Amazonでも人気の高い3商品をピックアップし、
機械設計者の視点からそれぞれの特徴を紹介します。

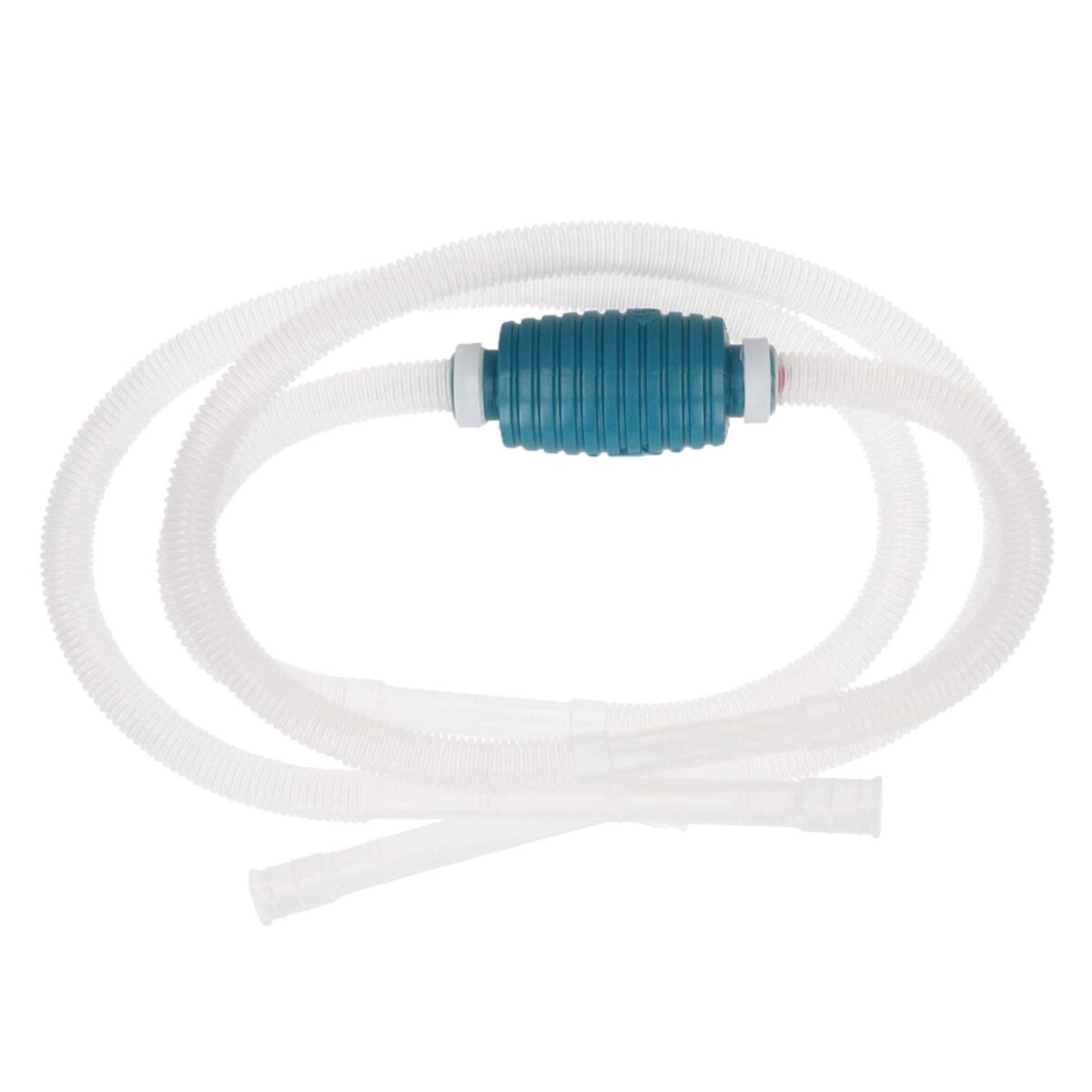

① アズワン サイフォンポンプ（カラフルポンプ）
最もシンプルな構造の手動サイフォンポンプです。
数回ポンピングするだけでサイフォンの原理が働き、電源を使わずに液体を移送できます。
「最小限の部品で機能を実現している設計」が見どころです。
内部はポンプ部・逆止弁・ホースという非常にシンプルな構造で、
自然の力（重力・大気圧・サイフォンの原理）を利用して送液します。

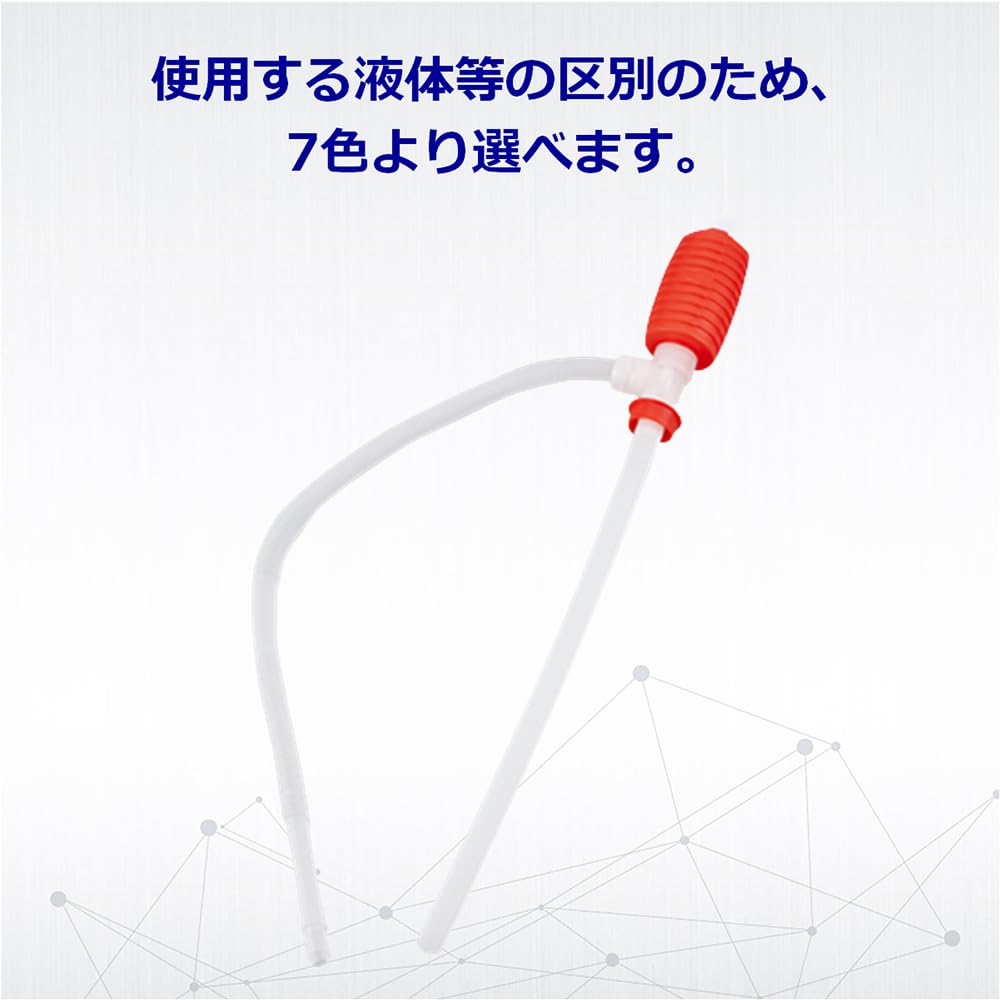

また、7色のカラーバリエーションで使用する液体等の区別ができます。
部品点数が少ないため故障しにくく、低コストで高い信頼性を実現している、
まさに機械設計の基本が詰まった製品です。
- 使用する液体等の区別のため、7色より選べます。
- 手動式の液体ポンプ（シュポシュポ型）です。
- 全長×ホース長（mm）：約541×538
- ホース外径×先端径（mm）：約φ20×φ15
② エーモン（amon） 給油ポンプ 8810
携行缶から自動車などへ燃料を移送するためのサイフォンポンプです。
一般的な灯油ポンプとは異なり、
低い位置の携行缶から高い位置へ一時的に液体を持ち上げられるよう設計されています。
全長約2.5mのホースを採用しており、車両への補給にも対応しています。
機械設計者の視点では、「ホース設計と逆止弁」がポイントです。
ホースの長さや柔軟性が適切に設計されているため、
狭い場所でも取り回しやすく、
逆止弁によって一度吸い上げた液体が戻りにくくなっています。
携帯性と使いやすさを重視した設計思想が感じられる製品です。
- ガソリンがなくなった時の緊急補給に
- 低いところから高いところへの補給に最適
- ホース全長：約2.5m
- ジャバラ部の厚み：約0.5mm
- ノズル部：約180mm
- 吐出(OUT)側：約1.2m
- 吸入(IN)側：約1.2m

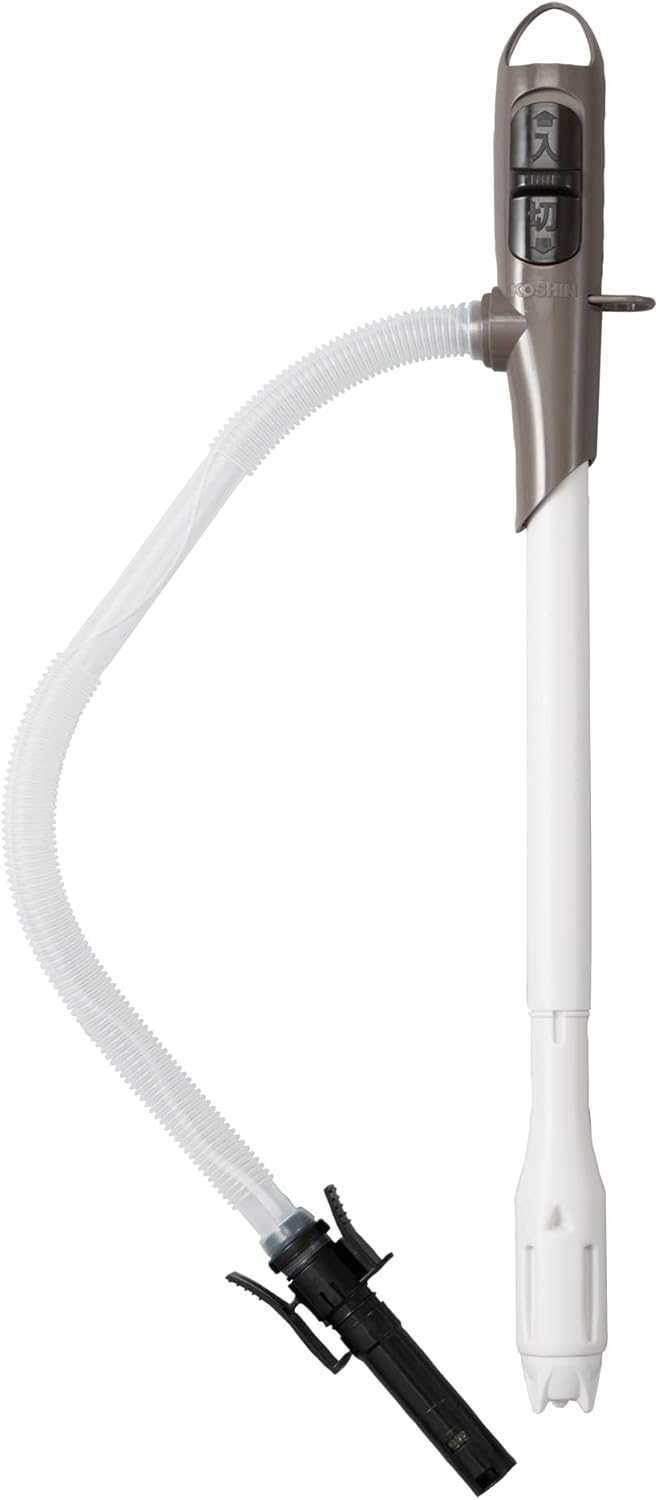

③ 工進（KOSHIN） 乾電池式灯油ポンプ EP-306
国内ポンプメーカー「工進」の定番モデルです。単3乾電池2本で動作し、
液面を検知すると自動で停止する機能を搭載しています。
また、吐出量は約12L/分とスピーディーな給油が可能です。
「安全性を高める自動停止機構」が最大の特徴です。
液面センサーが灯油の満タンを検知すると、自動的にモーターを停止させるため、
給油中のあふれを防止できます。
手動ポンプのようにサイフォンの原理へ頼る必要がなく、
設置条件に左右されにくい点も大きなメリットです。
- 暖房器具への灯油の給油に
- スイッチを入れるだけで簡単給油
- 満タンで自動停止、吐出量:12L/分
- 単三型乾電池2本使用(別売)。アルカリ専用
機械設計者目線で選ぶなら
用途によって最適なポンプは異なります。
- シンプルな構造やサイフォンの原理を学びたいなら
- アズワン サイフォンポンプ
- 携行缶から車両などへの給油を重視するなら
- エーモン 給油ポンプ 8810
- 安全性・作業性・給油スピードを重視するなら
- 工進 EP-306
どの製品にも共通しているのは、「液体を送る」という目的を達成するために、
逆止弁・シール構造・ホース設計・流体制御といった
機械設計の基本技術が活用されていることです。
設計者の視点で比較すると、それぞれの製品がどのような用途を想定し、
どの性能を優先しているのかという設計思想の違いが見えてきます。
まとめ
灯油ポンプの仕組みは、一見すると単純ですが、
その中には圧力差・逆止弁・サイフォンの原理・ゴムの弾性・シール構造など、
多くの機械設計や流体工学の技術が採用されています。
特に、灯油を吸い上げる理由は、ポンプが灯油を引っ張っているのではなく、
空気の圧力差を利用して大気圧が灯油を押し上げているためです。
また、逆止弁やサイフォンの原理によって、
少ない力でも効率よく灯油を移送できるよう設計されています。
普段何気なく使っている灯油ポンプも、設計者の視点で見ると、
多くの工夫や設計思想が詰まった優れたアイデア商品です。
「設計者が見るモノのしくみ」シリーズでは、
今後も身近な道具や製品を題材に、
その構造や設計思想をわかりやすく解説していきます。
