DIYや建築、機械設計の現場などで欠かせないメジャー（コンベックス）。
テープを引き出すと、細い金属製のテープなのに、ある程度の長さまでピンとまっすぐ伸びます。
しかし、
「なぜ薄い金属なのに折れずに伸びるの？」
「どうして自動で巻き戻るの？」と
疑問に思ったことはありませんか？
実はコンベックスには、断面形状・曲率・ばね鋼・巻ばねなど、
機械設計で重要となる技術が数多く採用されています。
この記事では、メジャー（コンベックス）の仕組みやまっすぐ伸びる理由を、
機械設計者の視点からわかりやすく解説します。身近な測定工具の中に隠された設計の工夫を見ていきましょう。
メジャー（コンベックス）とは？
コンベックスとは、金属製のテープを引き出して長さを測定する測定工具です。
一般的には「メジャー」と呼ばれることも多いですが、
機械設計や建築の現場では「コンベックス」という名称がよく使われています。

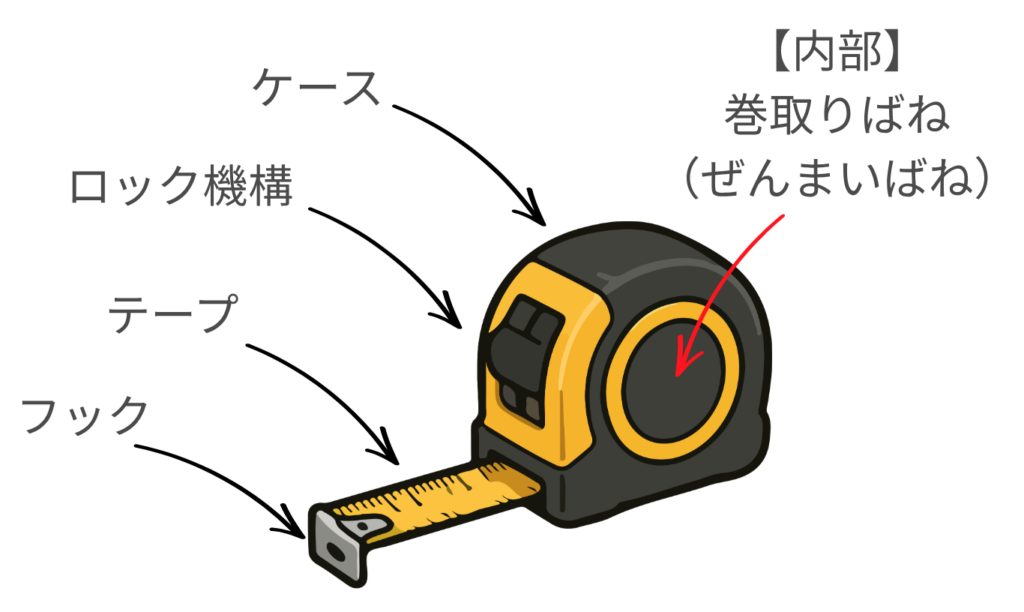

主な構造は、
- テープ
- 巻取りばね（ぜんまいばね）
- ケース
- ロック機構
- フック
で構成されています。
なぜ細いテープなのにまっすぐ伸びるの？
コンベックス最大の特徴は、細い金属テープが自立することです。
秘密は、テープに付けられたゆるやかなカーブ（曲率）にあります。
平らな金属板は、少し力を加えるだけでも簡単に曲がってしまいます。
しかし、コンベックスのテープは横方向にわずかに丸み（凸形状）が付けられています。
この曲率によって断面の剛性が大きく向上し、薄い鋼板でも長くまっすぐ伸ばすことができます。
実は、この「凸形状」こそが、「コンベックス」という名前の由来です。
「コンベックス（Convex）」は英語で「凸状・ふくらんだ形」という意味があり、
テープの断面がわずかに膨らんだ形状であることから、この名称が使われるようになりました。
一見すると何気ない丸みですが、このわずかな曲率によって曲げ剛性が大きく向上し、
長い距離まで自立して伸ばせるようになります。
これは、機械設計でいう断面形状を工夫して剛性を高める設計の代表例です。
橋や建築物にアーチ構造が採用されるのと同じように、
形状を工夫することで、材料を厚くしなくても強度や剛性を高められるのです。
曲率によって剛性が高くなる理由
もしテープが完全に平らなら、
少し引き出しただけで垂れ下がってしまいます。
しかし、横方向に丸みを付けることで、
断面形状がアーチ状になります。
このアーチ形状によって、曲げに強い断面となり、
長い距離でも自立できるようになります。
橋や屋根などでアーチ構造が強いのと同じ考え方です。
なぜ最後までスムーズに巻き戻るの？巻ばね（ぜんまいばね）の仕組み
コンベックスの中には、「巻ばね（ぜんまいばね）」と呼ばれるばねが入っています。
このばねは、腕時計やゼンマイ式のおもちゃにも使われている、
帯状の金属を渦巻き状に巻いたばねです。
テープを引き出すと、この巻ばねがさらに巻き込まれ、
元に戻ろうとする力（復元力）を蓄えます。
その力によって、手を離すとテープが自動的にケースの中へ巻き戻る仕組みになっています。
💡 ぜんまいばねのイメージ
コイルばねとの違いは「ばねの力の変化」
一般的な圧縮コイルばねや引張ばねは、押し込んだり引っ張ったりするほど荷重が大きくなります。
これは、ばねの基本式である
\( \displaystyle F=kx\)
で表されます。
- F：ばねの荷重（N）
- k：ばね定数（N/mm）
- x：変位量（mm）
例えば、ばね定数が10N/mmの場合、
- 10mm押すと100N
- 20mm押すと200N
というように、変位量に比例して荷重が増加します。
つまり、ばねを大きく変形させるほど、どんどん強い力が必要になります。
巻ばねは比較的一定の力を発生できる
一方、コンベックスで使われる巻ばねは少し性質が異なります。
巻ばねは回転しながらエネルギーを蓄えるため、
テープを引き出しても発生する力（正確にはトルク）の変化が比較的小さくなります。
そのため、
- 少しだけ引き出したとき
- 2m近く引き出したとき
でも、巻き戻す力は大きく変わりません。
もちろん完全に一定ではありませんが、
圧縮コイルばねのように大きく増減することはありません。
そのため、コンベックスは最後までほぼ同じ感覚で引き出したり巻き戻したりできるのです。
なぜ一定の力に近くなるの？
巻ばねは、帯状の鋼板全体が少しずつ曲げられることでエネルギーを蓄えています。
圧縮ばねのようにコイル一本一本が大きく縮むわけではなく、
ばね全体でねじれや曲げを分担しているため、
回転角度が変わっても発生するトルクの変化が比較的小さくなります。
その結果、
- 最初だけ強く巻き戻る
- 最後だけ弱くなる
という変化が少なく、一定に近い巻き戻し力が得られます。
なぜコンベックスには巻ばねが最適なの？
もしコンベックスに圧縮コイルばねを使った場合、
最初は弱く、
引き出すほど急激に強くなるため、
といった問題が発生します。
一方、巻ばねは巻き戻し力が比較的一定なので、
というメリットがあります。
このため、コンベックスだけでなく、
- シートベルト
- 掃除機の電源コードリール
- ホースリール
- ゼンマイ式タイマー
など、「長いものを巻き取る機構」には巻ばねが広く採用されています。
機械設計者目線で見るポイント
機械設計者は、単に「ばねを使う」のではなく、用途に応じて最適なばねを選定します。
例えば、
- 一定荷重で押したい → 定荷重ばね
- 距離に応じて荷重を変えたい → 圧縮コイルばね
- 回転運動でエネルギーを蓄えたい → 巻ばね（ぜんまいばね）
というように、それぞれ特性が異なります。
コンベックスでは、「長いテープを最後まで快適に巻き戻す」という目的に対して、
荷重変化が比較的小さい巻ばねを採用することで、使いやすさと耐久性を両立しています。
これは、「同じばねでも用途によって最適な種類を選ぶ」という、
機械設計における部品選定の考え方を学べる好例と言えるでしょう。
ロック機構の種類と特徴
コンベックスには、テープを好きな位置で止められるロック機構が搭載されています。
ロック機構には大きく分けて「手動ロック式」と「オートロック式」の2種類があります。
用途によって使いやすさが異なるため、それぞれの特徴を理解しておくと、
自分に合ったコンベックスを選びやすくなります。
手動ロック式
手動ロック式は、テープを引き出した後にロックボタンを操作して固定する、
昔から使われている一般的な方式です。
通常は巻ばねの力によってテープが巻き戻ろうとしていますが、
ロックボタンを押すことでテープを挟み込み、任意の位置で固定します。
測定が終わったらロックを解除し、巻ばねの力でテープを収納します。
- 巻き戻しがスムーズ
- シンプルな構造で故障しにくい
- 現場で素早く測定できる
- 毎回ロック操作が必要
- ロックを忘れるとテープが巻き戻る
オートロック式
オートロック式は、テープを引き出した時点で自動的にロックが掛かる構造です。
収納するときだけ解除ボタンを押すため、片手でも測定しやすく、安全性も高くなっています。
DIYや建築現場だけでなく、機械設計の現場でも人気が高まっている方式です。
- 引き出すだけで自動停止する
- 片手でも測定しやすい
- 急な巻き戻りを防げる
- 指を挟みにくく安全性が高い
- 手動ロック式より構造が複雑
- 摩耗部品が増えるためコストがやや高い
機械設計者目線で見るポイント
一見すると、ロック機構は単純なストッパに見えます。
しかし実際には、
という複数の性能を同時に満たす必要があります。
例えば、ロック力が弱すぎると測定中にテープが滑ってしまい、
正確な寸法を測ることができません。
逆にロック力が強すぎると、解除しにくくなるだけでなく、
テープ表面の目盛りや塗装を傷める原因にもなります。
そのため、ロック部にはゴムや樹脂など摩擦係数の高い材料が使用されることが多く、
適度な摩擦力でテープを保持するよう設計されています。
また、オートロック式では、
- 自動でロックする機構
- ボタンを押したときだけ解除する機構
- 巻ばねとの動作タイミング
をうまく組み合わせる必要があります。
つまり、「使いやすさ」と「安全性」を両立するために、
ばねやスライダー、樹脂部品などが精密に設計されているのです。
機械設計者の視点で見ると、ロック機構は単なるストッパではなく、
操作性・耐久性・安全性をバランスよく実現した小さな機械装置と言えるでしょう。
実はプロの職人でも、用途によって使い分けている
例えば、何度も測定を繰り返す大工作業では片手で使えるオートロック式が便利ですが、
テープを素早く出し入れする鉄骨や設備工事では、
巻き戻しがスムーズな手動ロック式を好む人も多くいます。
このように、ロック機構にも「どちらが優れているか」ではなく、
「用途に応じて最適な機構を選ぶ」という機械設計の考え方が活かされているのです。
先端のフックが少し動く理由
コンベックスの先端を見ると、フックが少しだけガタガタ動きます。
実はこれは、故障ではなく、意図的な設計です。
外寸を測る場合は、フックが引っ掛かり、板厚分だけ外側へ動きます。
内寸を測る場合は、フックが押され、板厚分だけ内側へ移動します。
つまり、フックの板厚を自動補正しているのです。
この小さな工夫によって、内寸でも外寸でも正確な測定ができます。
機械設計者目線で見るポイント
コンベックスは、シンプルな工具に見えますが、
機械設計の基本が数多く詰め込まれています。
特に注目したいのは、
- 曲率を利用した断面設計
- 断面二次モーメント
- 巻ばねによるエネルギー蓄積
- フックの自動補正機構
- ばね鋼の材料特性
- ロック機構
- 加工精度
です。
例えば、テープは非常に薄い鋼板ですが、横方向へわずかに湾曲させることで、
平らな板と比べて曲げ剛性が大きく向上しています。
また、巻ばねも重要な部品です。ばねが弱すぎるとテープが戻らず、
強すぎると勢いよく巻き戻って危険になります。
そのため、引き出しやすさと巻取り速度のバランスが細かく調整されています。
さらに、先端フックも加工精度が重要です。
ガタが大きすぎると測定誤差が増え、小さすぎると板厚補正ができません。
わずか数ミリ以下の遊びが、測定精度を支えているのです。
このようにコンベックスは、
を高いレベルでバランスさせています。
これは、産業機械や測定機器にも共通するトレードオフ設計であり、
「必要な性能を最小限の部品で実現する」という機械設計の考え方が凝縮された工具と言えるでしょう。
Amazonで人気のおすすめコンベックス
ここでは、Amazonで人気の高いコンベックスの中から、
機能性や耐久性に優れた3製品を紹介します。
機械設計者の視点から、それぞれの設計の工夫や注目ポイントも解説します。

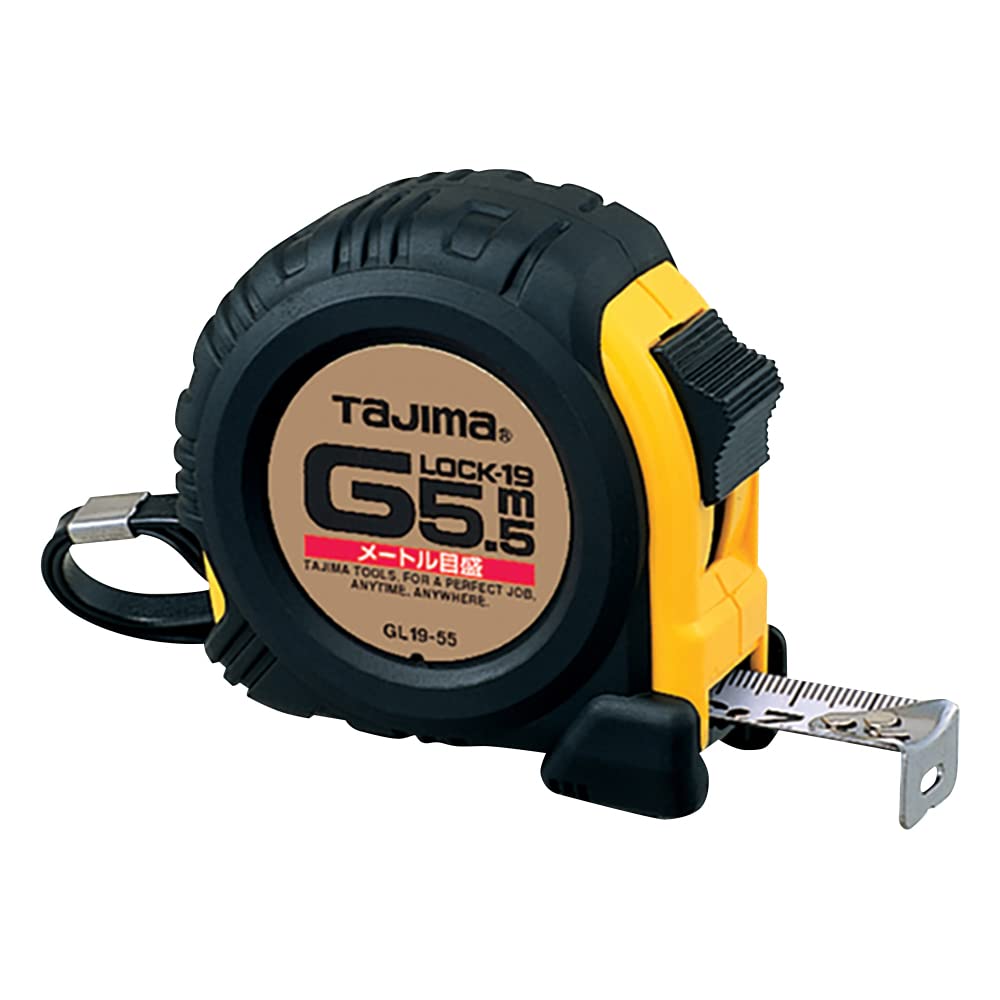

① タジマ Gロック（GL19-55BL）
建築・設備・機械組立など幅広い現場で支持されている、タジマの定番コンベックスです。
ケース全体をエラストマー樹脂で覆った耐衝撃設計を採用しており、
現場での落下にも強い構造になっています。
また、JIS1級の高い測定精度を備え、
日常の測定から本格的な現場作業まで安心して使用できます。
機械設計者の視点では、ケース剛性・巻ばね・ロック機構のバランスが非常に優れている点が魅力です。
必要十分な剛性を確保しながらも重量を抑えており、耐久性と携帯性を両立した設計となっています。
- 目盛仕様：メートル目盛、JIS1級
- テープ幅：19mm
- テープ長さ：5.5ｍ
- ヨンゴーゴーピッチ表示付
- ストラップ付
- 大型ベルトクリップ付
- 爪飛び防止用プロテクター付

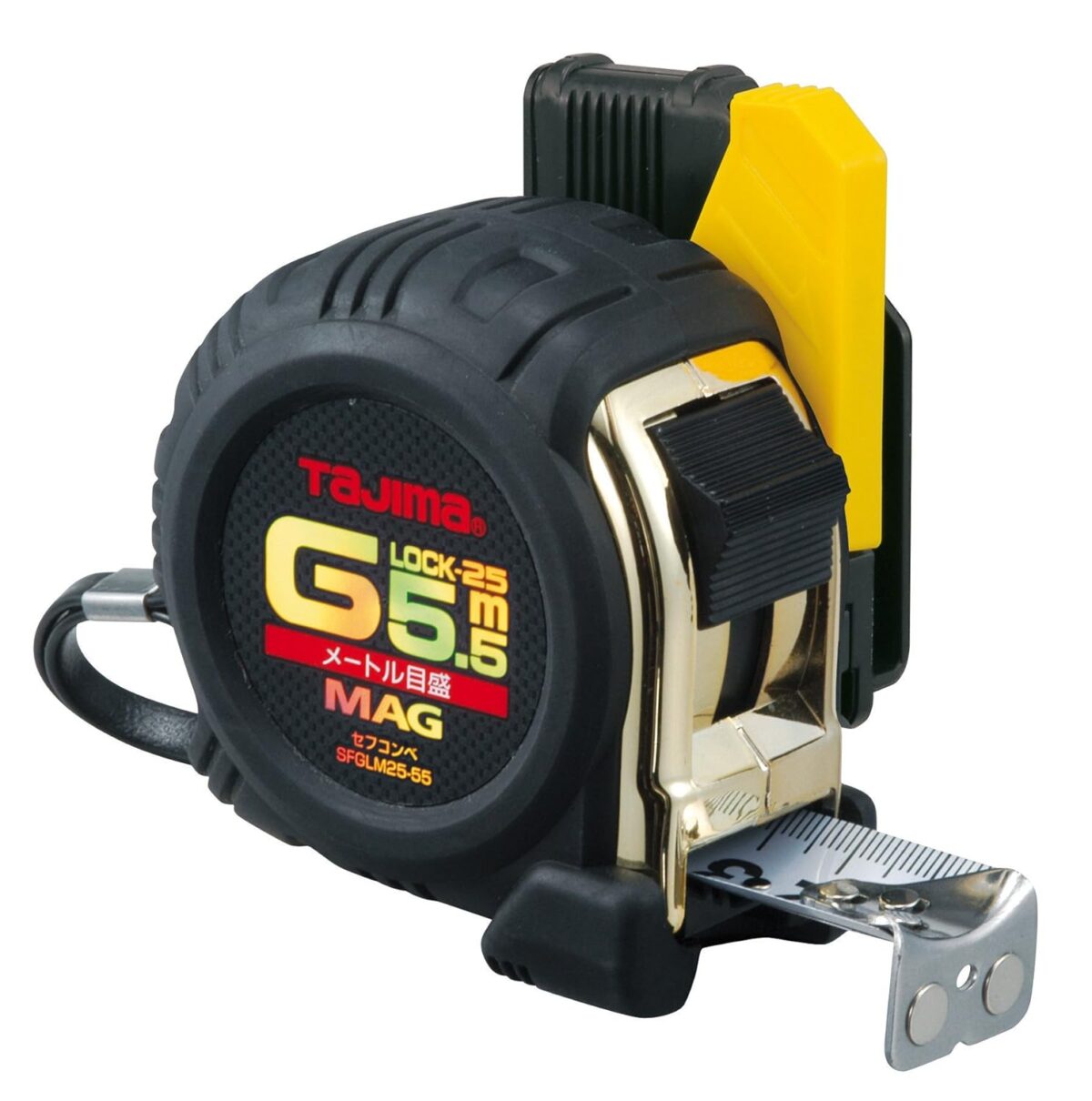

② タジマ セフGロック（SFGLM2555BL）
プロユーザーから高い人気を集めるハイグレードモデルです。
セフホルダーにワンタッチで着脱できるため、
腰道具への収納・取り出しがスムーズに行えます。
また、25mm幅の剛厚テープを採用しており、
長く引き出しても折れにくく、測定作業を快適に行えます。
設計者の視点では、「剛厚テープ」と「着脱機構」が見どころです。
テープ断面の曲率や板厚を最適化することで自立性を高める一方、
セフ機構によって作業効率まで向上させています。
測定性能だけでなく、作業者の動線まで考えられた設計思想が感じられる製品です。
- 目盛仕様：メートル目盛、JIS1級、両面目盛
- テープ幅：25mm
- テープ長さ：5.5ｍ
- ヨンゴーゴーピッチ表示付
- ストラップ付
- 磁石付爪仕様
- 落下防止ベルトホルダー付
- 取り付け可能ベルトサイズ
幅60mm以内/厚み5.5mm以内
- 取り付け可能ベルトサイズ

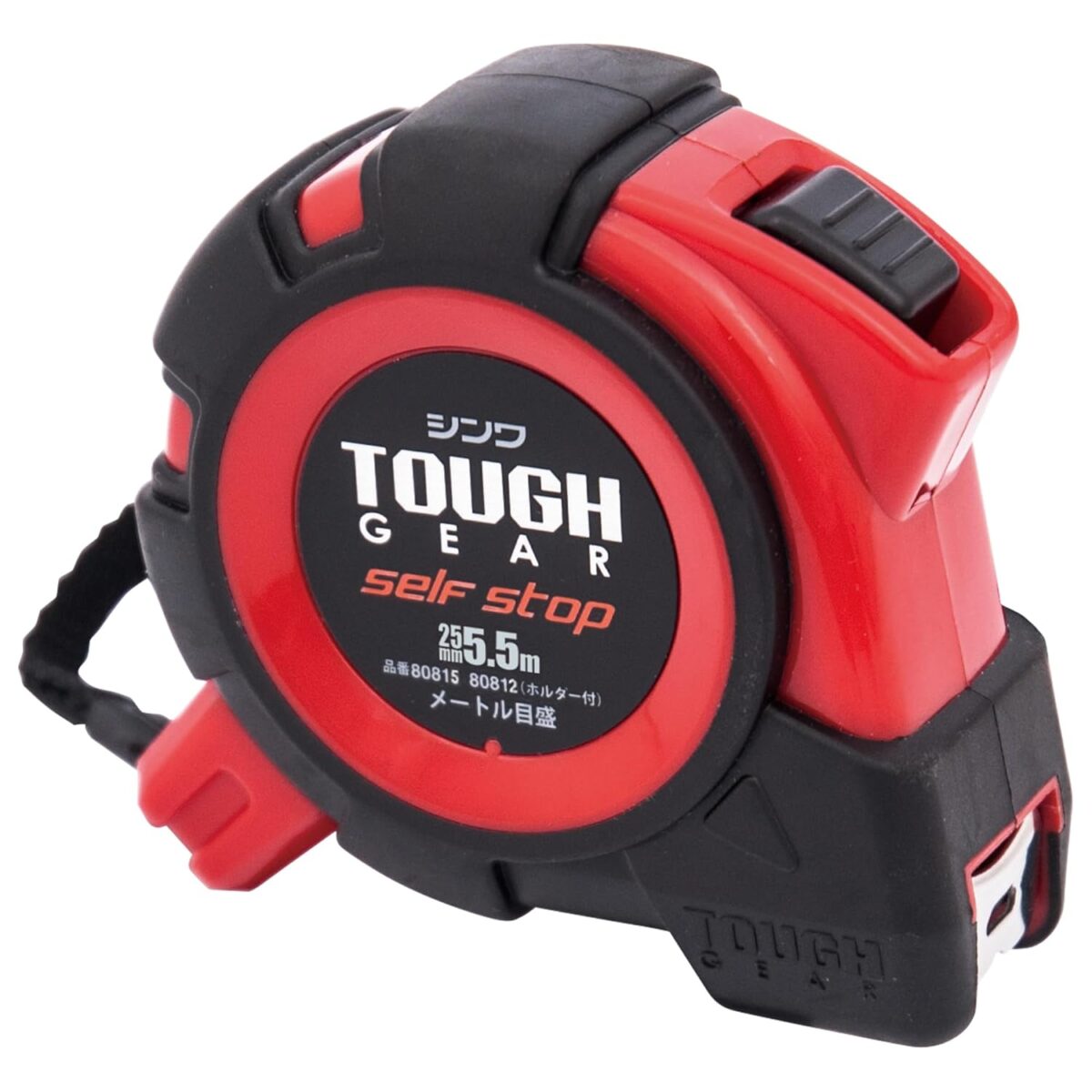

③ シンワ測定 コンベックス タフギア セルフストップ
DIYからプロの現場まで幅広く支持されている、
オートロック（セルフストップ）機構を搭載した人気のコンベックスです。
テープを引き出すと自動的にロックが掛かるため、
測定中にテープが勝手に巻き戻ることがなく、片手でも安定して寸法を測定できます。
必要なときだけロックを解除できるため、安全性と作業性を両立した設計となっています。
機械設計者の視点では、「セルフストップ機構」の完成度に注目です。
テープを確実に保持しながらも、解除時にはスムーズに巻き戻るよう、
ロック部のばね力や摩擦力が最適に設計されています。
また、ラバー付きケースは落下時の衝撃を吸収するだけでなく、
滑りにくく握りやすい形状となっており、人間工学（エルゴノミクス）も考慮されています。
「測る」という基本性能だけでなく、
安全性・操作性・耐久性をバランス良く実現したコンベックスとして、
DIYユーザーから機械設計・製造現場まで幅広くおすすめできるモデルです。
シンワ測定 コンベックス タフギア セルフストップ 80815
- 目盛仕様：メートル目盛、JIS1級
- テープ幅：25mm
- テープ長さ：5.5ｍ
- ベルトクリップとストラップが標準装備
- 引き出した位置で止まるセルフストップ機能付
コンベックス選びで注目したいポイント
コンベックスを選ぶ際は、価格だけでなく次のポイントを確認すると、
用途に合った製品を選びやすくなります。
機械設計者の視点で見ると、コンベックスは単なる測定工具ではありません。
曲率によるテープの剛性設計、巻ばね、ロック機構、
フックの補正機構、人間工学に基づくグリップ形状など、
多くの設計技術が詰め込まれています。
用途に合わせて最適な一本を選ぶことで、
測定精度だけでなく作業効率や安全性も大きく向上するでしょう。
まとめ
メジャー（コンベックス）の仕組みは、一見シンプルですが、
その中には曲率を利用した断面設計・巻ばね・フック補正機構・材料選定・加工精度など、
多くの機械設計技術が採用されています。
特に、まっすぐ伸びる理由は、テープを横方向にわずかに
湾曲させることで曲げ剛性を高めているためです。
また、先端フックの遊びや巻ばねの力も、
測定精度や使いやすさを支える重要な設計要素となっています。
普段何気なく使っているコンベックスも、
設計者の視点で見ると、多くの工夫が詰まった精密な測定工具です。
「設計者が見るモノのしくみ」シリーズでは、
今後も身近な道具や機械を題材に、その構造や設計思想をわかりやすく解説していきます。
