ボルトやナットを締めたり緩めたりするときによく使われるラチェットレンチ。
一方向へは回るのに、逆方向へ動かすと空転する不思議な仕組みに、
「どうして逆転できるの？」と疑問に思ったことはありませんか？
実はラチェットレンチには、歯車・爪（ラチェットポール）・ばね・切替機構など、
機械設計でよく使われる機械要素が数多く採用されています。
この記事では、ラチェットレンチの仕組みや逆転できる理由を、
機械設計者の視点からわかりやすく解説します。
普段使っている工具の中に、どのような設計の工夫があるのか見ていきましょう。
ラチェットレンチとは？
ラチェットレンチとは、ボルトやナットを連続して締めたり緩めたりできる工具です。
通常のスパナでは、
- 回す
- 持ち替える
- また回す
という動作が必要ですが、ラチェットレンチなら工具を外すことなく、
「カチカチ」と往復させるだけで作業を続けられます。
狭い場所でも効率よく作業できるため、
自動車整備や機械組立、設備保全など幅広い現場で使用されています。
ラチェットレンチの仕組み
ラチェットレンチの内部には、主に次の部品があります。
- ラチェットギヤ（歯車）
- 爪（ラチェットポール）
- ばね
- 切替レバー
この4つが組み合わさることで、一方向だけ力を伝え、
反対方向は空転する仕組みになっています。
なぜ逆転できるの？
ラチェットギヤの歯には、片側がなだらかで、反対側が急な形状になっています。
ボルトを締める方向では、爪が歯にしっかり引っ掛かるため、
ハンドルの力がそのままボルトへ伝わります。
一方、反対方向へ動かすと、歯の傾斜面に沿って爪が押し上げられ、
ばねが縮みながら歯を乗り越えていきます。
このとき、「カチカチ」という音が発生し、工具は空転します。
つまり、爪が歯を乗り越えられる方向と、乗り越えられない方向を作ることで、
一方向だけ力を伝える仕組みになっているのです。
切替レバーで締める・緩めるを変更できる理由
ラチェットレンチには、小さな切替レバーが付いています。
このレバーを切り替えると、爪の向きが反転し、
- 締める方向
- 緩める方向
を簡単に変更できます。
設計としては非常にシンプルですが、
一つの工具で二つの役割を持たせる優れたアイデアです。
「カチカチ」という音の正体
ラチェットレンチの特徴ともいえる「カチカチ」という音。
これは、爪が歯を一つずつ乗り越えるたびに発生しています。
つまり、音が細かいラチェットほど、歯数が多いことが多く、
少ない振り角でも作業できるようになります。
例えば、
- 36枚歯
- 72枚歯
- 90枚歯
などが代表的です。
歯数が多いほど狭い場所で使いやすくなります。
歯数が多いほど良いの？
一般的には、歯数が多いほど使いやすくなります。
理由は、ハンドルを少し動かしただけでも、
次の歯へ掛かるためです。
狭い場所では大きなメリットになります。
しかし、歯が細かくなるほど、
- 加工精度
- 熱処理
- 強度設計
がより重要になります。
単純に歯数を増やせばよいわけではなく、
耐久性とのバランスを考えた選定が必要です。
よくできたラチェットレンチの特徴
高品質なラチェットレンチには、次のような特徴があります。
これらの工夫によって、軽い操作でも確実にトルクを伝えられるようになっています。
機械設計者目線で見るポイント
ラチェットレンチは、一見するとシンプルな工具ですが、
内部には機械設計で使われる基本要素が数多く詰め込まれています。
特に注目したいのは、
です。
例えば、ばねの押付け力一つをとっても、設計ではバランスが重要になります。
ばねの力が弱すぎると、爪が歯から外れやすくなり、
大きな力を加えたときに空回りする原因になります。
一方で、ばねの力を強くしすぎると、空転時の抵抗が増えて操作が重くなり、
「カチカチ」という動きも滑らかではなくなってしまいます。
そのため、確実に噛み合うことと軽い操作で空転できることの
両方を満たすように、ばねの強さが細かく調整されています。
また、ラチェットギヤの歯形も重要です。
歯が浅すぎると爪が外れやすくなり、
逆に深すぎると空転時にスムーズに乗り越えられません。
歯の角度や高さは、「トルクを確実に伝えること」と「滑らかな操作性」を両立できるよう設計されています。
さらに、高品質なラチェットレンチでは、
ギヤや爪に焼入れ・焼戻しなどの熱処理が施されています。
これにより、何万回と繰り返し使用しても歯が摩耗しにくく、
長期間にわたって安定した性能を維持できます。
そして意外と重要なのが加工精度です。
ギヤと爪のすき間が大きすぎるとガタつきが発生し、
小さすぎると動きが渋くなります。
わずか数百分の1mm～数十分の1mmレベルの加工精度や組立精度が、
滑らかな操作感や耐久性に大きく影響しています。
このようにラチェットレンチは、
- 強度
- 操作性
- 耐久性
- 加工性
- コスト
といった複数の性能をバランス良く成立させることで完成しています。
これは機械設計でよく使われる「トレードオフ設計」そのものであり、
産業機械やFA設備の設計でも日常的に考えられている重要な設計思想です。
Amazonで人気のおすすめラチェットレンチ
ここでは、Amazonで人気の高いラチェットレンチの中から、
性能や使いやすさに優れた製品を紹介します。
機械設計者の視点から、それぞれの特徴や設計の工夫にも注目してみます。

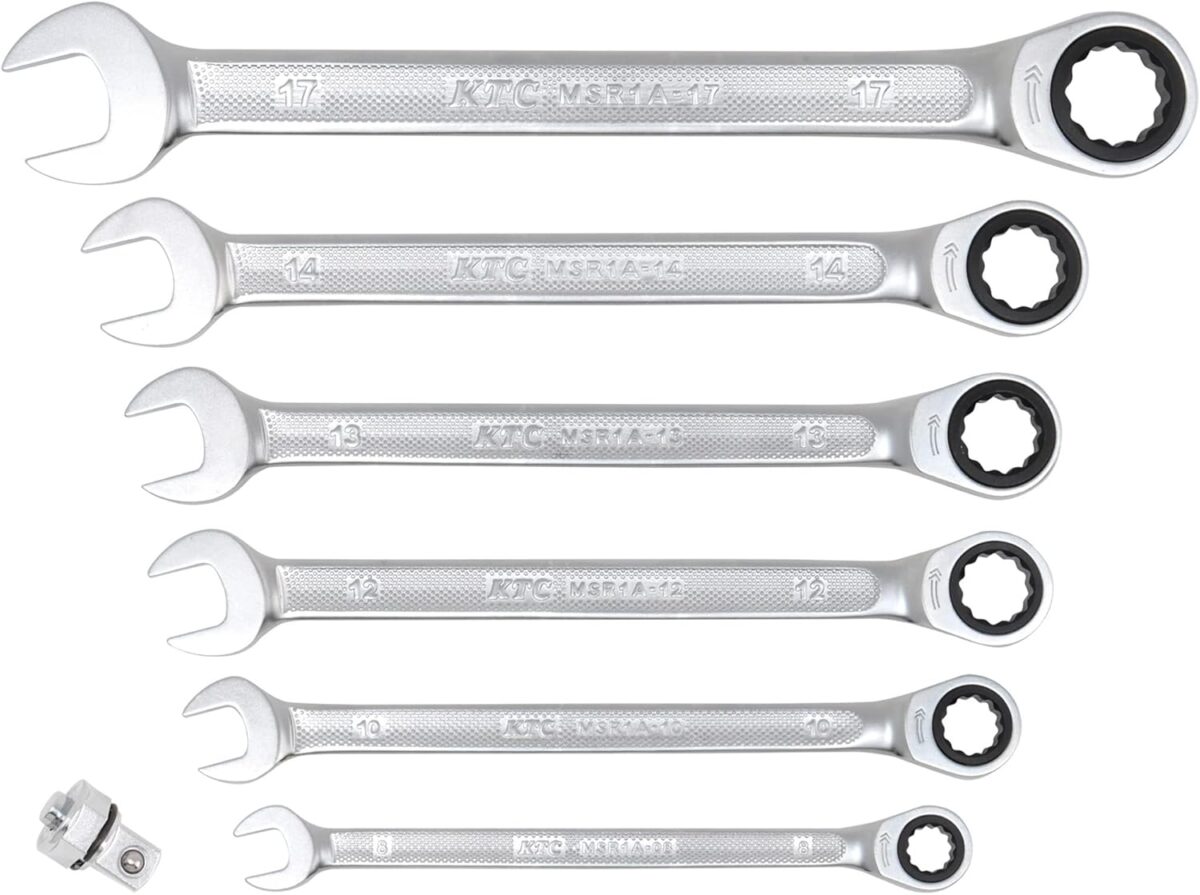

KTC ラチェットコンビネーションレンチ
KTC（京都機械工具）は、自動車整備工場や製造現場でも広く使用されている日本を代表する工具メーカーです。
このラチェットコンビネーションレンチは、片側がスパナ、もう片側がラチェットになっており、
一本でさまざまな作業に対応できます。
機械設計者の視点では、歯車や爪の加工精度が高く、バックラッシ（ガタ）が少ない点が魅力です。
力をしっかり伝えながらも滑らかな操作感を実現しており、
長期間使用しても性能が安定しやすい設計になっています。
- 型式：MSR1A-7PHB
- ラチェット部は本締め可能
- スパナ、ラチェット部共に薄型ヘッドを採用
- ドライブ角アダプターを14mmのレンチにセットして頂ければ、
9.5sq.ラチェットハンドルのようにご使用頂くことも可能です

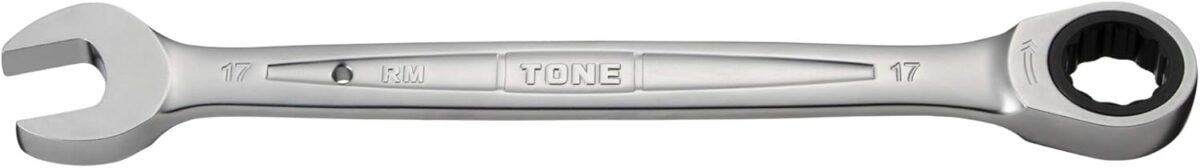

トネ(TONE) ラチェットめがねレンチ
TONEは、国内の整備工場や機械メーカーでも高い評価を受けている工具メーカーです。
ラチェット機構により、ボルトやナットを工具から外すことなく
連続して回せるため、作業効率が大幅に向上します。
設計者の視点では、歯数・強度・耐久性のバランスが優れている点に注目です。
コンパクトなヘッド形状により狭い場所でも使いやすく、
限られたスペースで最大限の性能を引き出す設計思想が感じられます。
- ストレート形状により本体が薄いため、深く奥まった狭い箇所での作業に威力を発揮します。
- 美しい梨地仕上げで手に馴染む柔らかい曲線デザイン
- 安全ロープ取り付け穴付

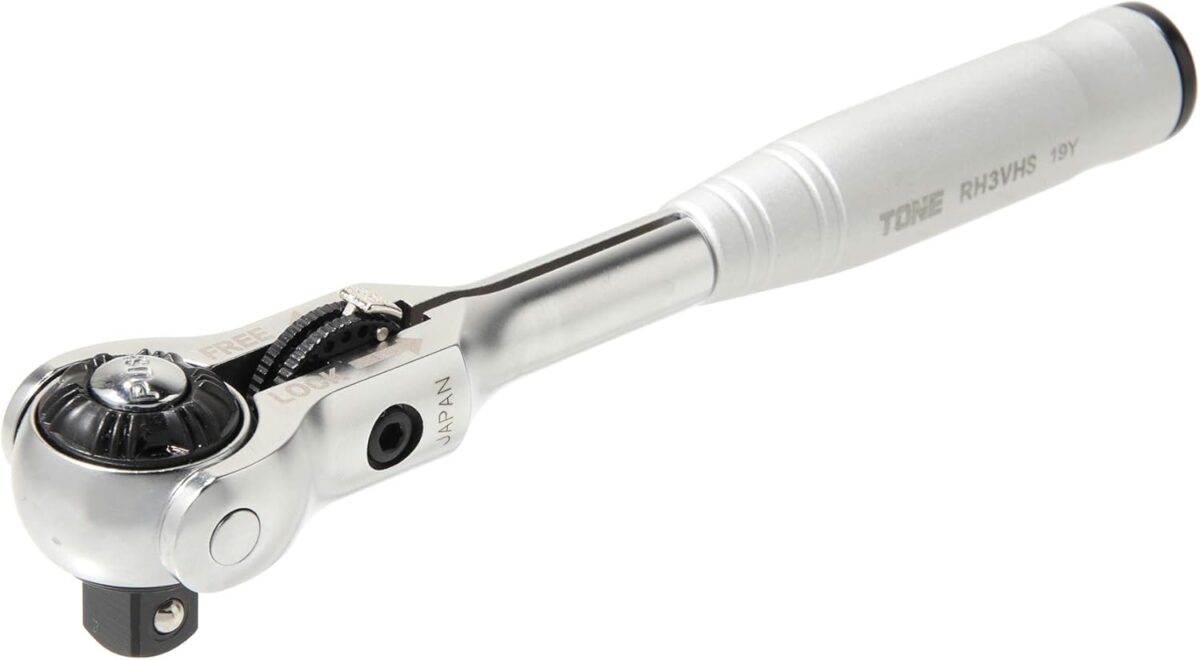

TONE RH3VHS ショートスイベルラチェットハンドル
ヘッド部分が自在に角度を変えられるスイベルタイプのラチェットハンドルです。
エンジンルームや装置内部など、工具を真っすぐ差し込めない場所でも作業しやすく、
多くの整備士から支持されています。
機械設計者の視点では、「首振り機構」を追加しながらも
十分な剛性を確保している点が見どころです。
可動部を増やすと強度が低下しやすくなりますが、
必要な強度と操作性を両立させている点は、
まさに機械設計におけるトレードオフ設計の好例と言えるでしょう。
トネ(TONE) ショートスイベルラチェットハンドル RH3VHS
- ヘッド部は180°自由に回転します（ロック機構付）
- 軽量アルミグリップ採用のため作業性が良好
- 歯数は144枚相当で送り角2.5°
- 差込角9.5mm
ラチェットレンチ選びで注目したいポイント
ラチェットレンチを選ぶ際は、価格だけでなく次のポイントを確認すると失敗しにくくなります。
高品質なラチェットレンチは、単に「回せる工具」ではなく、
加工精度・材料・熱処理・機構設計が高いレベルでバランスしているため、
操作性や耐久性に大きな違いが生まれます。
工具を選ぶ際には、こうした設計面にも注目してみると、
より自分に合った一本を見つけやすくなるでしょう。
まとめ
ラチェットレンチの仕組みは、歯車・爪・ばね・切替機構を組み合わせることで、
一方向だけ力を伝え、反対方向は空転するように設計されています。
このシンプルな構造によって、狭い場所でも効率よくボルトやナットを
締め付けられるため、整備や機械組立には欠かせない工具となっています。
また、機械設計者の視点で見ると、ラチェットレンチには
歯形設計・ばねの押付け力・熱処理・加工精度・耐摩耗性など、
多くの設計技術が詰め込まれています。
普段何気なく使っている工具も、
その仕組みを知ることで設計の工夫や面白さが見えてきます。
「設計者が見るモノのしくみ」シリーズでは、
今後も身近な道具や機械を題材に、
その構造や設計思想をわかりやすく解説していきます。
