配線を束ねたり、部品を固定したりするときによく使われる
結束バンド（インシュロック・ケーブルタイ）。
一度締めると緩まず、工具がなくても簡単に固定できることから、
電気工事や機械設備、自動車整備、DIYなど幅広い場面で活躍しています。
しかし、
「なぜ一方向にしか動かないの？」
「どうしてこんなに強く固定できるの？」
と疑問に思ったことはありませんか？
実は結束バンドには、ラチェット機構・樹脂の弾性・材料選定・応力設計など、
機械設計で重要となる技術が数多く採用されています。
この記事では、結束バンド（インシュロック）の仕組みや、
一度締めると戻らない理由を、機械設計者の視点からわかりやすく解説します。
結束バンド（インシュロック）とは？
結束バンドとは、配線やホースなどを束ねて固定するための締結部品です。
一般的には「インシュロック」という名前で呼ばれることもありますが、
「インシュロック」はヘラマンタイトン株式会社の登録商標です。
現在では、
- 結束バンド
- ケーブルタイ
- インシュロック（通称）
など、さまざまな呼び方で親しまれています。

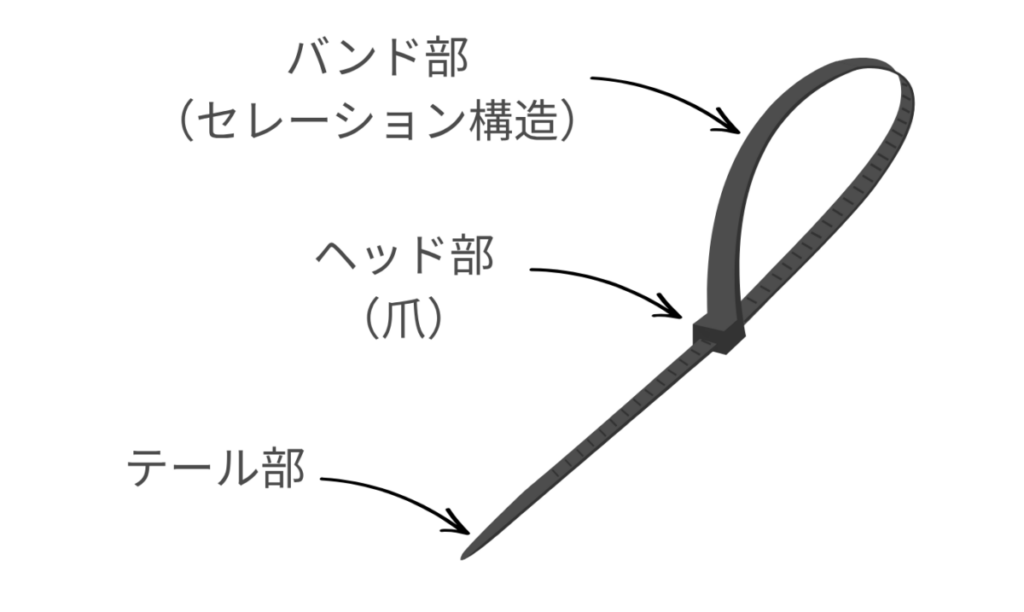

構造は非常にシンプルで、
- ヘッド部 (爪）
- バンド部（セレーション構造）
- テール部
の3つで構成されています。
なぜ一度締めると戻らないの？
結束バンド最大の特徴は、一方向には進みますが、逆方向には戻らないことです。
その秘密は、ヘッド部にあるラチェット機構です。
バンド表面には細かなギザギザ（セレーション）が並んでおり、
ヘッド内部には小さな樹脂製の爪があります。
締める方向へ引っ張ると、爪がしなって歯を乗り越えながら進みます。
しかし逆方向へ引っ張ると、爪が歯に引っ掛かり、それ以上戻れなくなります。
つまり、「進むことはできても、戻ることはできない」という仕組みになっているのです。
ラチェットレンチと同じ仕組み
この構造は、以前紹介したラチェットレンチとほぼ同じ考え方です。
どちらも
- 歯
- 爪
- 一方向だけ動く
というラチェット機構を利用しています。
ただし、ラチェットレンチは金属製で何度も繰り返し動作しますが、
結束バンドは一度締めることを前提としているため、
樹脂製のシンプルな構造になっています。
なぜ強く締めても壊れにくいの？
結束バンドは、細い樹脂製にもかかわらず、
想像以上に大きな力で締め付けられます。
その理由は、ナイロン66など、
強度と粘り強さに優れた樹脂が使用されているためです。
また、バンド全体がわずかに伸びることで、
締付け力を均一に保っています。
これにより、振動があっても緩みにくく、
長期間安定して固定できます。
ナイロン66とは？結束バンドによく使われる理由
結束バンドの多くには、ナイロン66（PA66）という樹脂が使用されています。
ナイロン66は、機械部品にも多く採用されている
エンジニアリングプラスチック（エンプラ）の一種で、
一般的なプラスチックよりも強度や耐久性に優れているのが特徴です。
結束バンドには、
といった性能が求められます。
ナイロン66は、これらの条件を満たすため、結束バンドの材料として広く採用されています。
なぜナイロン66が選ばれるの？
機械設計者の視点で見ると、ナイロン66には次のようなメリットがあります。
- 引張強度が高く、切れにくい
- 適度なしなやかさがあり、折れにくい
- 摩耗しにくく、ラチェット爪が長持ちする
- 耐熱性が高く、機械設備や自動車にも使用できる
- 射出成形しやすく、大量生産に向いている
特に結束バンドでは、ヘッド内部のラチェット爪が締め付け時に何度もたわみます。
もし材料が硬すぎると爪が折れてしまい、
逆に柔らかすぎると歯にしっかり引っ掛からず、固定力が不足してしまいます。
ナイロン66は、この「適度な硬さ」と「粘り強さ」を兼ね備えているため、
結束バンドに最適な材料と言えるのです。
屋外や日光があたる場所なら耐候グレードの選定が重要
結束バンドを屋外で使用する場合は、耐候グレードを選ぶことが非常に重要です。
一般的なナイロン66製の結束バンドは、屋内で使用する分には十分な耐久性があります。
しかし、屋外で長期間使用すると、紫外線（UV）の影響によって樹脂が徐々に劣化していきます。
樹脂が劣化すると、
といった現象が起こります。
このため、屋外で使用する結束バンドには、
紫外線に強い「耐候グレード」を選定することが不可欠です。
耐候グレードには、カーボンブラック（黒色顔料）や
紫外線劣化を抑える添加剤が配合されており、
一般品と比べて長期間性能を維持できます。
機械設計者の視点では、樹脂部品の寿命は「材料強度」だけで決まるわけではありません。
特に屋外では、紫外線による劣化が樹脂部品の寿命を左右する大きな要因となるため、
使用環境に応じた材料選定が重要になります。
そのため、設備設計や屋外配線では、「ナイロン66だから大丈夫」と考えるのではなく、
耐候グレードかどうかを確認して選定することが、長期間安心して使用するためのポイントです。
実際の設備では、
「屋外＝耐候グレード」
「屋内＝標準グレード」
というように使い分けるケースが多く、
材料選定は部品寿命を左右する重要な設計要素の一つです。
機械設計者目線で見るポイント
機械設計では、「強い材料」を選ぶことが必ずしも正解ではありません。
結束バンドの場合は、
- 強度
- しなやかさ
- 耐摩耗性
- 耐熱性
- 成形性
- コスト
など、多くの性能をバランス良く満たす必要があります。
ナイロン66は、これらの性能を高いレベルで両立しているため、結束バンドだけでなく、
- 歯車
- 軸受（ブッシュ）
- ファン
- 電気コネクタ
- 自動車部品
など、さまざまな機械部品にも使用されています。
このように、材料選定も機械設計の重要な仕事の一つであり、
ナイロン66は「強度・耐久性・加工性・コスト」のバランスに優れた
代表的なエンジニアリングプラスチックと言えるでしょう。
なぜ爪は折れないの？～樹脂の弾性とヤング率の関係～
結束バンドのラチェット爪は、締め付けるたびに何度も曲がっています。
それでも簡単に折れない理由は、樹脂が持つ「弾性」と「分子構造」にあります。
一般的な結束バンドには、ナイロン66（PA66）という
エンジニアリングプラスチックが使用されています。
ナイロン66は金属ほど硬くはありませんが、適度なしなやかさを持っており、
小さく曲げても元の形へ戻ろうとする性質があります。
ヤング率が低いから「しなる」
材料の曲がりやすさを表す指標にヤング率があります。
ヤング率とは、「材料の変形しにくさ」を示す値で、
数値が大きいほど硬く、小さいほどしなやかになります。
例えば、
- 鋼（鉄）：約 210GPa
- アルミニウム：約 70GPa
- ナイロン66：約 2～3GPa
となっており、ナイロン66のヤング率は鋼の約100分の1です。
つまり、同じ力を加えた場合でも、ナイロン66は鋼より大きくしなることができます。
この「適度なしなやかさ」があるため、
ラチェット爪は歯を乗り越えるたびに弾性的に変形し、
力を抜くと元の形へ戻ることができるのです。
なぜ元の形へ戻るの？
その理由は、樹脂の分子構造にあります。
ナイロン66は、非常に長い分子（高分子）が糸のようにつながった構造をしています。
イメージすると、たくさんの細いゴムひもが絡み合っているような状態です。
爪が曲がると、内部の分子が少し引き伸ばされます。
しかし、完全に切れたり壊れたりするわけではなく、
分子同士が元の安定した状態へ戻ろうとするため、爪も元の形状に復元します。
このように、分子レベルで元に戻ろうとする力が、樹脂の弾性の正体です。
「しなる」と「折れない」は違う
ここで重要なのは、「柔らかい材料ほど良い」というわけではないことです。
もし樹脂が柔らかすぎると、
- 爪が大きく変形して歯に引っ掛からない
- 締め付けても固定力が不足する
といった問題が発生します。
逆に、硬すぎる材料では、
- 爪がほとんど変形できず、
- 歯を乗り越えるたびに応力が集中して、
- 繰り返し使用すると割れやすくなります。
そのため、結束バンドには「適度にしなり、確実に元へ戻る」という絶妙な材料特性が求められます。
ナイロン66は、このバランスに優れているため、世界中の結束バンドで広く採用されているのです。
機械設計者目線で見るポイント
機械設計では、「強い材料を使えば良い」とは限りません。
結束バンドのラチェット爪では、
- 歯を乗り越えられる柔軟性
- 元の位置へ戻る弾性
- 折れにくい耐久性
という、一見相反する性能を同時に満たす必要があります。
そのため、設計者はヤング率・引張強度・疲労特性・成形性・コストなどを
総合的に評価し、最適な材料を選定します。
わずか数ミリしかないラチェット爪ですが、
その中には材料力学・高分子材料・機械設計の考え方が凝縮されています。
だからこそ、結束バンドは小さな部品でありながら、
産業機械や自動車、電気設備など、
幅広い分野で安心して使用できる高い信頼性を実現しているのです。
使い捨てだから実現できるシンプルな設計
一般的な結束バンドは、一度締めると基本的に元へ戻すことはできません。
取り外す際は、ニッパーなどで切断して取り外します。
一見すると「不便な仕組み」のようにも思えますが、
実はこれは意図的に採用された合理的な設計です。
もし、簡単に解除できるレバーやボタンを追加すると、
といった問題が発生します。
一方、使い捨てを前提とした結束バンドは、
「締めること」だけに機能を特化しているため、
ラチェット機構だけの非常にシンプルな構造で高い固定力を実現できます。
部品は樹脂一体成形で製造できるため、大量生産にも適しており、
低コストでありながら高い信頼性を確保できるのです。
さらに、使い捨てであることにはもう一つ大きなメリットがあります。
結束後は余ったバンド部分をニッパーで切り落とせるため、
配線やホースまわりをすっきりと仕上げることができます。
もし再利用を前提とした構造であれば、解除レバーや余分な機構を残す必要があり、
ヘッド部が大きくなったり、長いバンド部を残さなければならなかったりする場合があります。
一方、使い捨てタイプは余分な部分を切り落とせるため、
見た目が美しくなるだけでなく、引っ掛かりの防止や省スペース化にもつながります。
実際の機械設備でも、配線が整然とまとめられていると、
- メンテナンスしやすい
- 配線経路が確認しやすい
- 誤配線を発見しやすい
- 品質の高い設備という印象を与える
など、多くのメリットがあります。
機械設計では、「機能を増やすこと」が必ずしも良い設計とは限りません。
用途を明確にし、本当に必要な機能だけを持たせることで、
といった多くのメリットが得られます。
結束バンドはまさにその代表例であり、
「シンプルだからこそ壊れにくく、安く、美しく仕上がる」
という機械設計の基本原則を体現したアイデア商品と言えるでしょう。
機械設計者目線で見るポイント
機械設計には、「Design for Cost（コストを考慮した設計）」や
「Design for Reliability（信頼性を考慮した設計）」という考え方があります。
結束バンドは、解除機構をあえて持たないことで、
部品点数を最小限に抑えながら、高い固定力と信頼性を実現しています。
「機能を増やす」のではなく、「不要な機能をあえて削る」ことも優れた設計の一つです。
結束バンドは、その設計思想を学ぶことができる身近なアイデア商品の代表例と言えるでしょう。
機械設計者目線で見るポイント
結束バンドは、小さな樹脂部品ですが、
機械設計の基本となる考え方が数多く詰め込まれています。
特に注目したいのは、
- ラチェット機構
- 樹脂の弾性
- 爪の形状
- ナイロン66の材料特性
- 応力集中を防ぐ形状設計
- 射出成形による高精度な量産技術
です。
例えば、爪は細く設計されていますが、
角ばった形状ではなく、根元には適度なR（丸み）が付けられています。
これは、応力集中を防ぎ、何度曲がっても折れにくくするためです。
また、バンドにも細かな工夫があります。薄すぎると切れやすくなり、
厚すぎると柔軟性が失われて締めにくくなります。
そのため、十分な引張強度を確保しながら、
配線へ自然に巻き付く厚さへ最適化されています。
さらに、ヘッド内部の爪も、歯へ確実に掛かる角度と、
スムーズに乗り越えられる角度を両立するよう設計されています。
わずか数ミリの部品ですが、この角度が少し違うだけで、
締めやすさや保持力が大きく変わります。
このように結束バンドは、
を高いレベルでバランスさせています。
これは産業機械の設計でも重要となるトレードオフ設計そのものであり、
「最小限の部品で最大限の機能を実現する」という
機械設計の考え方が凝縮されたアイデア商品と言えるでしょう。
再利用できる結束バンドもある

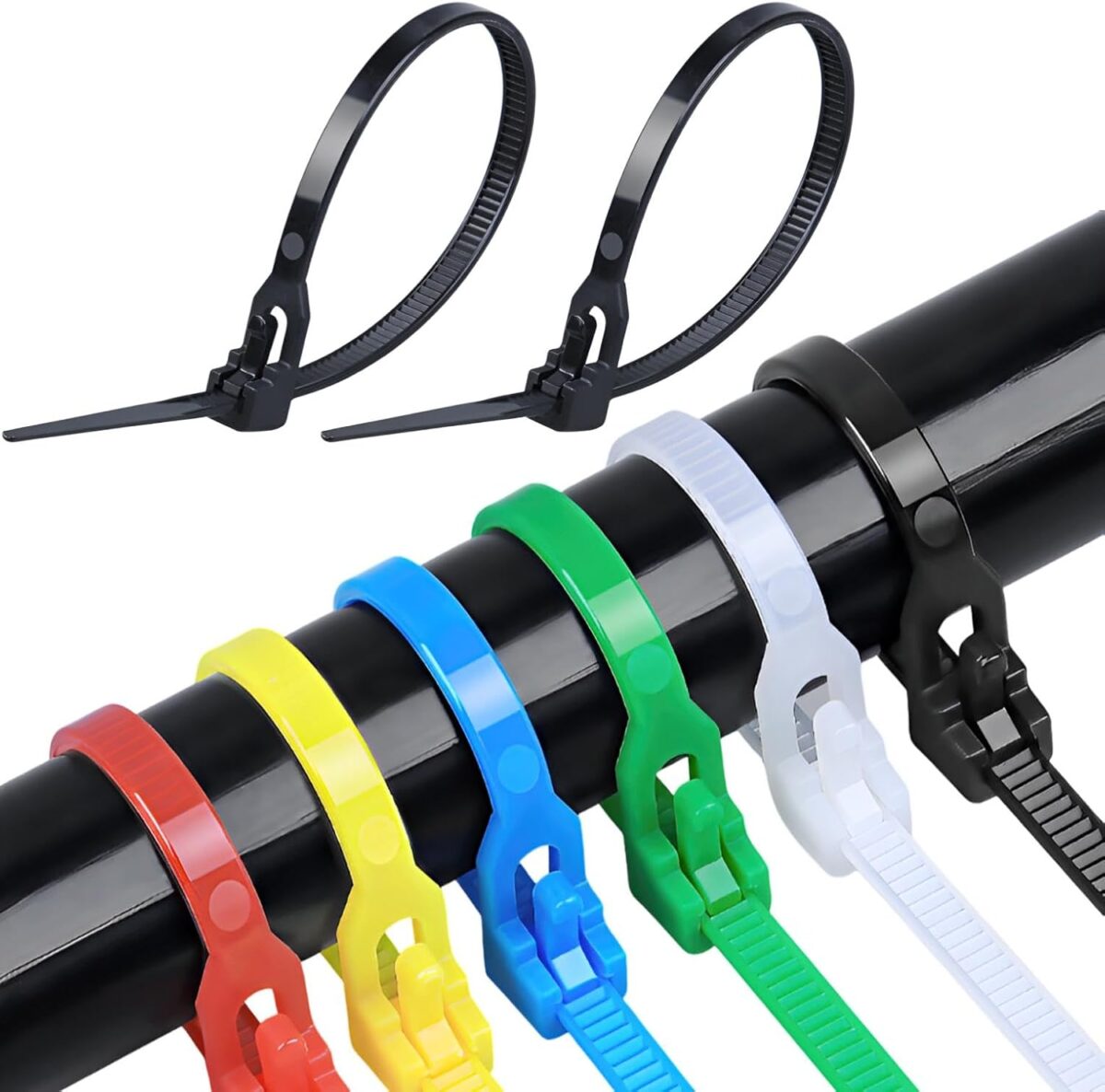

最近では、一度締めてもレバーを押すだけで解除できる再利用可能な結束バンドも販売されています。
これはヘッド内部に解除レバーを追加し、
爪を持ち上げることで、逆方向にも動かせる仕組みになっています。
使い捨てタイプとは異なり、メンテナンスや仮固定など、何度も取り外す用途で活躍しています。
- 押すだけで何度も使える”リピートタイ”式
- -25〜85℃対応・劣化しにくい高耐久ナイロン
- リブ加工でしっかり固定・滑りにくい設計
- 選べる6色×4サイズ・嬉しい100本大容量
Amazonで人気のおすすめ結束バンド
ここでは、Amazonで人気の高い結束バンドの中から、
信頼性や使いやすさに優れた製品を紹介します。
機械設計者の視点から、それぞれの設計の工夫にも注目してみましょう。
ヘラマンタイトン インシュロック
結束バンドの代名詞とも言える「インシュロック」。
電気設備やFA設備、自動車業界など、プロの現場でも広く採用されている定番製品です。
ヘラマンタイトンは結束バンドのトップメーカーとして長年の実績があり、
豊富なサイズや耐候グレードなど用途に応じたラインアップも魅力です。
機械設計者の視点では、ラチェット爪の精度と材料品質に注目です。
爪の角度や歯形が最適化されているため、
スムーズに締め付けられ、逆方向には確実にロックします。
また、屋外で使用する場合は、紫外線に強い
耐候グレード（黒色タイプ）を選ぶことで、長期間安心して使用できます。

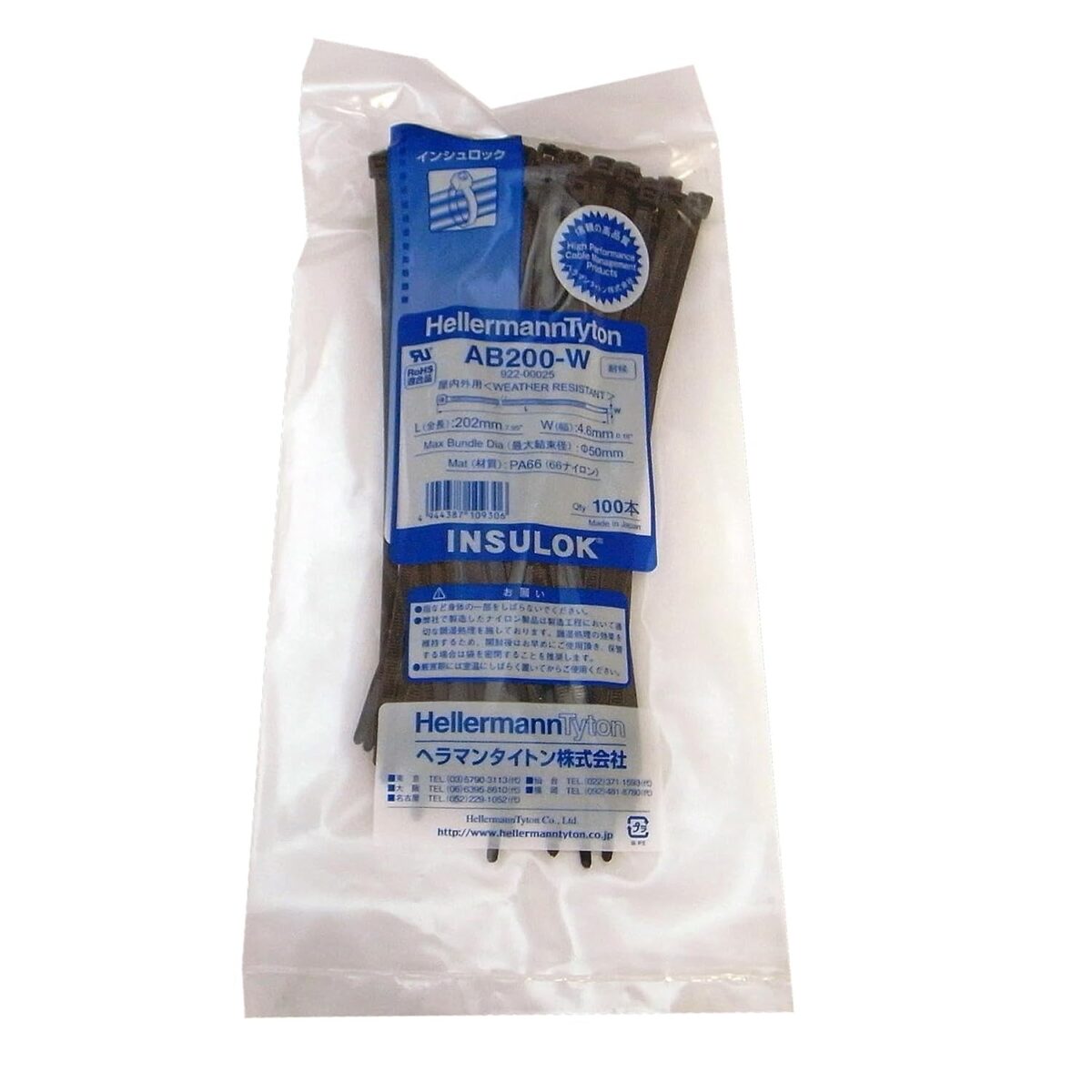

ヘラマンタイトン インシュロック 耐候・屋内外用グレード 黒
- 耐候グレード屋内外使用
- 色:黒
- 材質:66ナイロンul難燃
- グレード(主原料):ul94v-2
- 常時使用温度範囲:-40℃~+85℃
結束バンド選びで注目したいポイント
結束バンドを選ぶ際は、価格だけでなく次のポイントも確認すると、
用途に合った製品を選びやすくなります。
機械設計者の視点で見ると、結束バンドは単なる消耗品ではありません。
ラチェット機構・材料工学・樹脂設計・射出成形・コスト設計など、
多くの技術が凝縮された部品です。
用途に応じて最適な製品を選ぶことで、
設備の信頼性やメンテナンス性をさらに高めることができます。
まとめ
結束バンド（インシュロック）の仕組みは、一見すると単純ですが、
その中にはラチェット機構・樹脂の弾性・材料選定・応力設計・射出成形技術など、
多くの機械設計の技術が採用されています。
特に、一度締めると戻らない理由は、
ヘッド内部のラチェット爪が歯に引っ掛かることで、
一方向だけ動く仕組みになっているためです。
また、爪の形状や材料、バンドの厚みまで細かく設計されていることで、
高い保持力と耐久性を実現しています。
普段何気なく使っている結束バンドも、
設計者の視点で見ると、多くの工夫が詰まった優れたアイデア商品です。
「設計者が見るモノのしくみ」シリーズでは、
今後も身近な道具や機械を題材に、
その構造や設計思想をわかりやすく解説していきます。
