機械設計の図面では、正面図・平面図・側面図だけでは
形状や加工内容が十分に伝わらないことがあります。
そんなときに重要になるのが、
必要な方向のビュー（投影図・部分図・断面図など）を追加することです。
ビューが不足している図面は、
『 形状がわかりにくい 』
『 寸法の解釈が人によって変わる 』
『 加工ミスや問い合わせが増える 』
といったトラブルの原因になります。
この記事では、機械設計において必要な方向のビューを追加するコツや、
わかりやすい図面を作るポイントについて解説します。
なぜビューを追加する必要があるのか？
図面の目的は、「形状を正確に伝えること」です。
正面図だけでは、
- 穴の位置
- 溝の形状
- 段差
- 内部構造
などがわからないことがあります。
そのため、「見ればわかる図面」にするためには、
必要に応じて別方向からのビューを追加することが重要です。

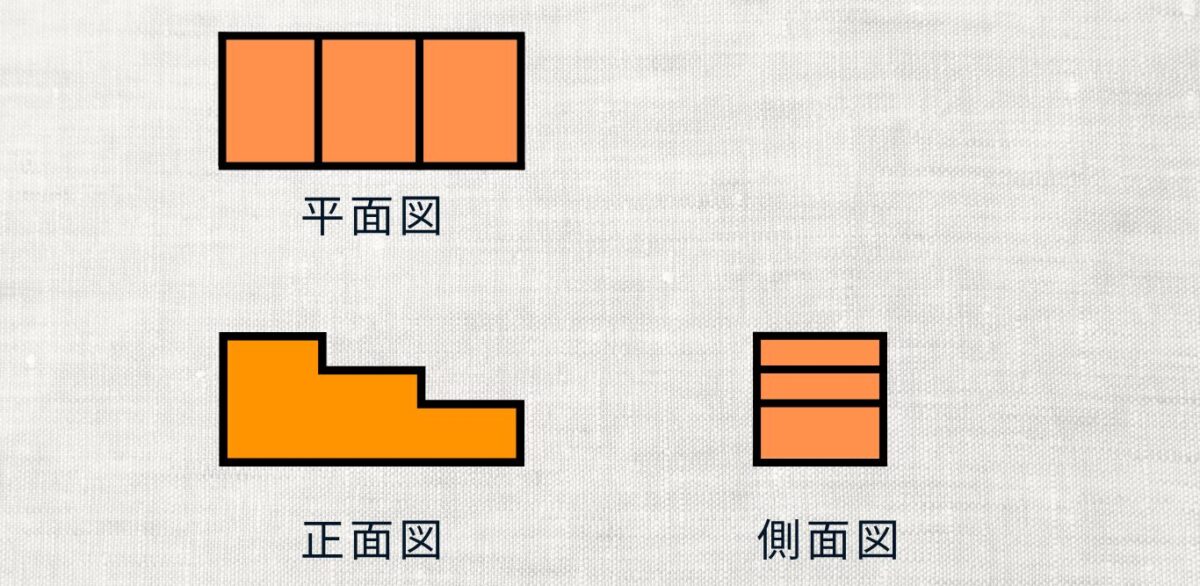

まずは正面図・平面図・側面図（三面図）を理解しよう
機械図面では、まず基本となるのが
正面図・平面図・側面図の「三面図」です。
一方向から見ただけでは立体形状を正確に表現できないため、
複数の方向から見た図を組み合わせて形状を表現します。
正面図（主投影図）
正面図は、部品や製品の特徴が最もよくわかる方向から見た図です。
一般的には、
- 加工基準となる面
- 使用状態で正面になる方向
- 最も形状がわかりやすい方向
を正面図として選びます。
🔍 例
- モータなら軸が見える方向
- ブラケットなら取付面が見える方向
- コンベアなら搬送方向がわかる方向
正面図は図面全体の基準になるため、最も重要なビューといえます。
平面図
平面図は、部品を上から見た図です。
正面図だけではわからない、
- 穴の配置
- 溝の位置
- 幅方向の寸法
などを表現するために使用します。
🔍 例
ベースプレートであれば、
「穴位置」
「長穴の向き」
「部品の配置」
などは平面図を見ることで一目でわかります。
側面図
側面図は、部品を横から見た図です。
正面図や平面図だけではわからない、
- 高さ方向の形状
- 段差
- 厚み
- ザグリや面取り
などを表現できます。
🔍 例
L字ブラケットの場合、
正面図だけでは厚みや曲げ形状がわかりにくいため、
側面図を追加することで立体形状を正確に伝えることができます。
三面図だけで十分な部品も多い
単純な形状の部品であれば、
- 正面図
- 平面図
- 側面図
の三面図だけで十分に形状を表現できます。
しかし、
- 内部構造が複雑
- 穴が斜めに開いている
- 小さい溝や特殊形状がある
といった場合は、三面図だけでは情報が不足することがあります。
そのような場合に、
- 断面図
- 部分図
- 詳細図
- 補助投影図
などのビューを追加することで、「見ればわかる図面」に近づけることができます。
💡ポイント
優れた図面とは、「ビューが多い図面」ではなく、
「必要な方向から見た情報が過不足なく伝わる図面」です。
まずは正面図・平面図・側面図の三面図を基本とし、
必要に応じて追加ビューを活用することが、わかりやすい図面を作るコツです。
図面で必要なビューを追加するコツ｜「見ればわかる図面」を作るための考え方
機械設計の図面では、正面図・平面図・側面図だけで形状を表現できるとは限りません。
図面の目的は、「設計者が理解できること」ではなく、
「加工者や組立者が正しく理解できること」です。
そのため、必要に応じて断面図や詳細図などを追加し、
誰が見てもわかりやすい図面にすることが重要です。
ここでは、実務で役立つビュー追加のコツを紹介します。
コツ① 「寸法が入れにくい面」はビューを追加する
図面を作成していると、
「この寸法、どこに入れよう…」と悩むことがあります。
例えば、
などです。
正面図だけで無理に寸法を入れようとすると、
寸法線が交差したり、文字が密集したりして、
非常に見づらい図面になってしまいます。
📌 こんな時はビューを追加
- 側面図を追加する
- 補助投影図を追加する
- 部分図を追加する
ことで寸法を整理できます。
📌 ビューは寸法を入れるためにも使う
ビューというと、
「形状を見せるためのもの」と思われがちですが、
実際には「寸法を見やすく記入するためのもの」でもあります。
図面が見やすくなるなら、積極的にビューを追加しましょう。
コツ② 隠れ線だらけなら断面図を使う
内部構造を持つ部品では、
隠れ線（破線）が大量に発生することがあります。
例えば、
- ベアリングハウジング
- シリンダブロック
- マニホールド
- ギヤボックス
などです。
❌ 隠れ線が多い図面
破線だらけになり、
どこが穴で、
どこが段差で、
どこが肉厚なのか
非常にわかりにくくなります。
✅ 断面図を追加する
A-A断面図
B-B断面図
などを追加すると、内部構造を一目で理解できます。
📌 「見えない部分」は切って見せる
隠れ線が多くなったら、断面図を検討するのが基本です。
加工者や組立者にも親切な図面になります。
コツ③ 小さい部分は詳細図を追加する
図面全体では問題なく見えていても、
小さな部分は見えにくいことがあります。
例えば、
- Oリング溝
- キー溝
- C面
- R面
- 逃げ加工
- 面取り部
などです。
❌ 無理に図面へ詰め込む
縮小された状態で寸法を入れると、
文字が重なったり、線が見えなくなったりします。
✅ 詳細図（拡大図）を使う
部分的に拡大することで、寸法や形状を明確に表現できます。
📌 拡大した方が早い
図面を見る人にとっては、細かい図を無理に読むより、
拡大図を見る方が圧倒的にわかりやすいです。
コツ④ 加工者が迷いそうならビューを追加する
設計者は3Dモデルや図面を見慣れているため、
形状を頭の中で簡単にイメージできます。
しかし、加工者は図面から形状を読み取るしかありません。
「これくらい見ればわかるだろう」
「この段差どうなってる？」
「この穴は貫通？」
「どこ基準で加工するの？」
📌 少しでも不安なら追加する
もし、「初めて見る人が迷うかも？」と思ったら、
ビューを追加する価値があります。
コツ⑤ 組立図では組立状態がわかる方向を選ぶ
組立図では、単品図とは考え方が少し異なります。
重要なのは、部品単体の形状ではなく、部品同士の関係性です。
例えば…
- ベアリングの向き
- シリンダの取付方向
- 配管経路
- モータ位置
- センサ配置
など
📌 組立者目線で考える
組立図は、組立作業を行う人が理解しやすい方向を正面図に選ぶと効果的です。
コツ⑥ ビューを増やしすぎない
ビューを追加することは大切ですが、
増やせば良いというものではありません。
❌ ビューが多すぎると
- 同じ情報が複数ある
- 寸法が重複する
- 修正漏れが発生する
- 図面が読みにくくなる
などの問題が発生します。
📌 必要最小限が基本
理想は、「最小のビュー数で最大の情報を伝えること」です。
実務で意識したい考え方
良い図面とは、ビューが多い図面ではありません。
また、ビューが少ない図面でもありません。
本当に重要なのは、
- 加工者が迷わない
- 組立者が理解できる
- 検査しやすい
- 品質が安定する
ことです。
そのため、
「このビューは本当に必要か？」
「このビューがあった方が伝わりやすいか？」
を常に考えながら図面を作成することが大切です。
実務で覚えておきたいポイント
ビューを追加する目的は図面を豪華にすることではない。
「見ればわかる図面」にするために必要なビューを追加するのである。
この考え方を意識するだけでも、図面の伝わりやすさは大きく向上します。
基本は「必要最小限で最もわかりやすく」です。
実務でよく使う追加ビュー
| ビュー | 用途 |
|---|---|
| 側面図 | 段差や穴位置を明確にする |
| 平面図 | 穴配置や溝形状を示す |
| 断面図 | 内部構造を見せる |
| 詳細図 | 小さな形状を拡大する |
| 部分断面図 | 一部だけ内部を見せる |
| 補助投影図 | 傾斜面や斜め穴を表現する |
| 組立断面図 | 部品の組付け状態を示す |
まとめ
機械設計の図面では、必要な方向のビューを適切に追加することで、
『 形状が伝わりやすくなる 』
『 寸法を整理しやすくなる 』
『 加工ミスや問い合わせを減らせる 』
といったメリットがあります。
正面図・平面図・側面図だけにこだわらず、
▶ 断面図
▶ 詳細図
▶ 部分図
▶ 補助投影図
などを活用し、「見ればわかる図面」を目指すことが大切です。
優れた図面とは、ビューの数が多い図面ではなく、
必要な情報が過不足なく伝わる図面なのです。
